Interrupteur à cames type SK

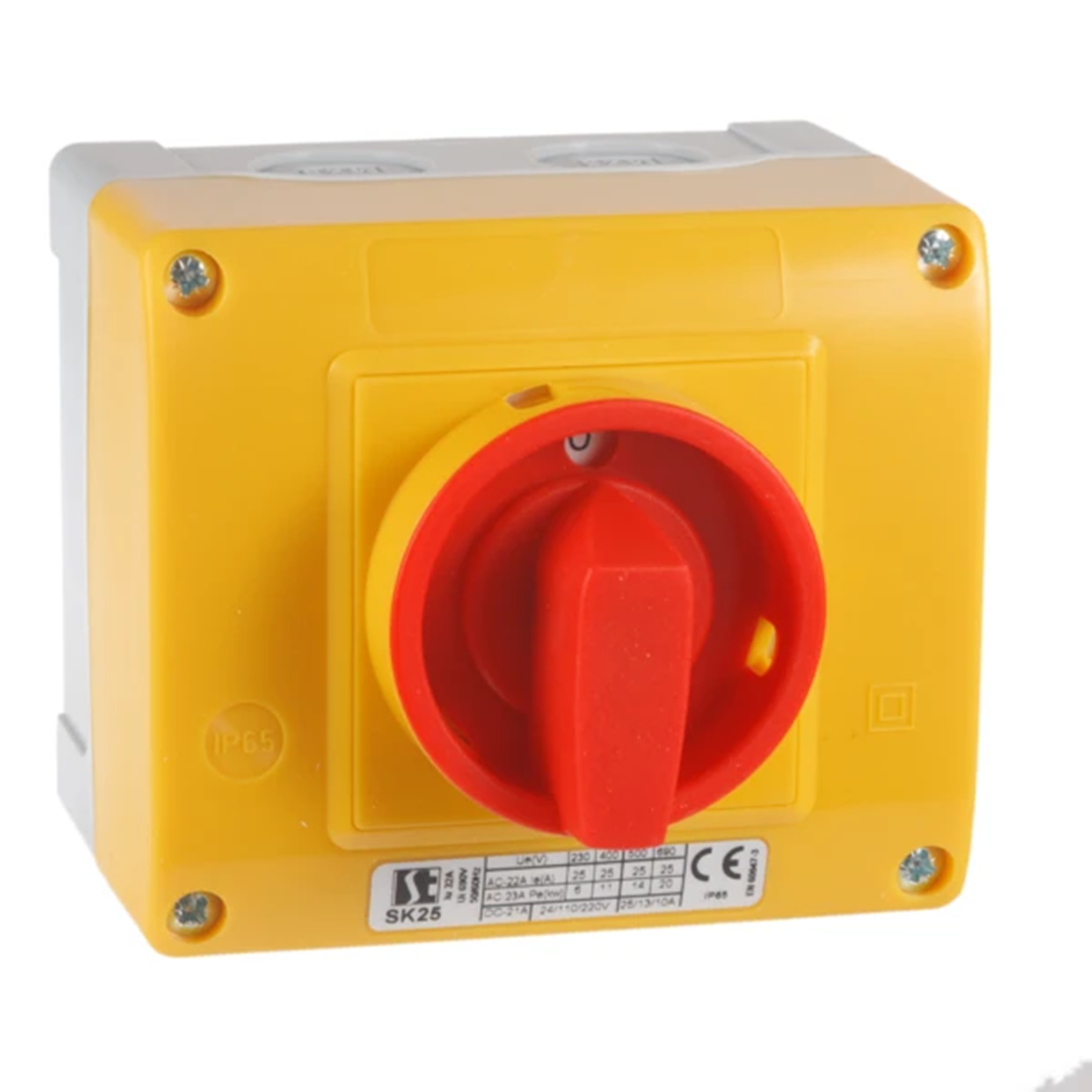

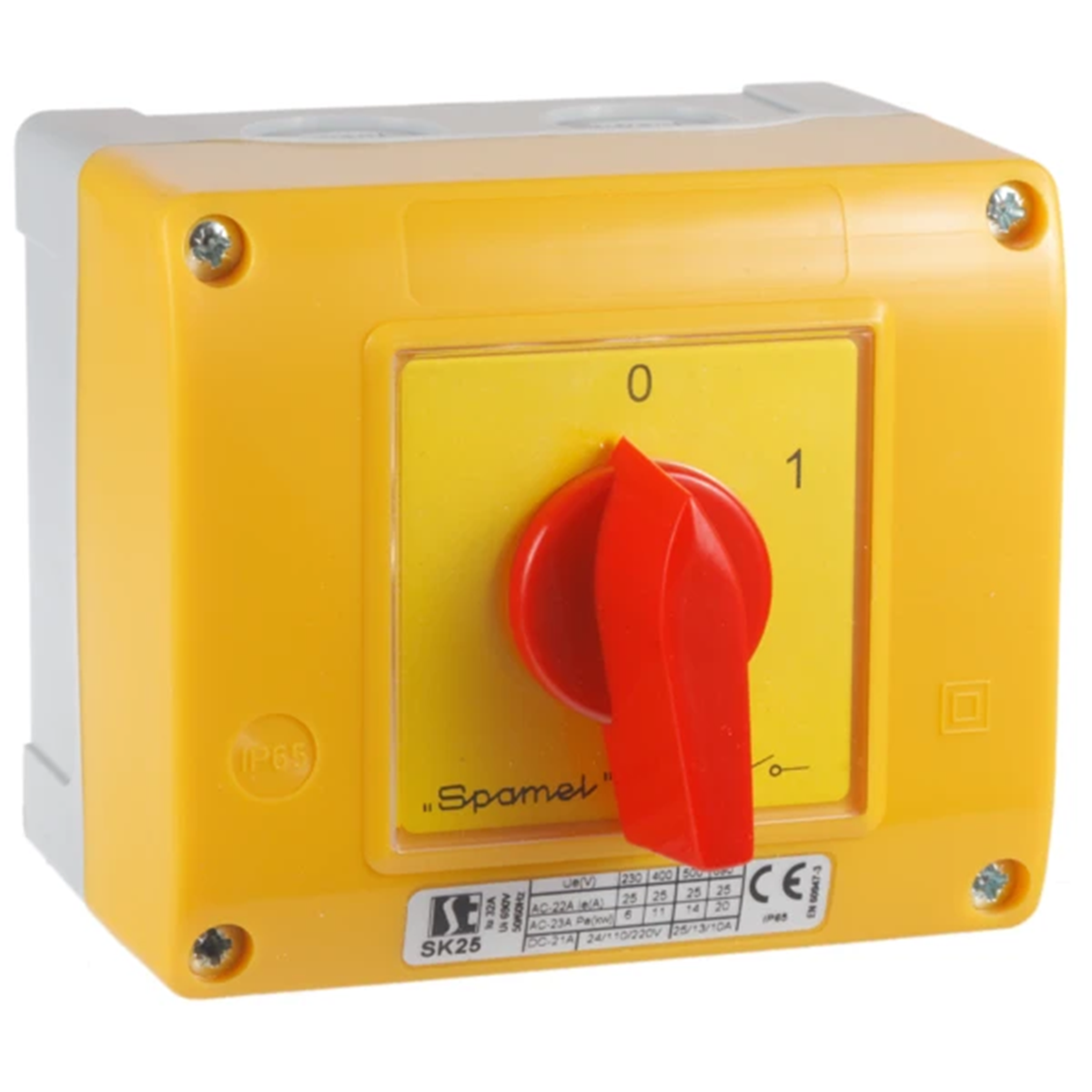

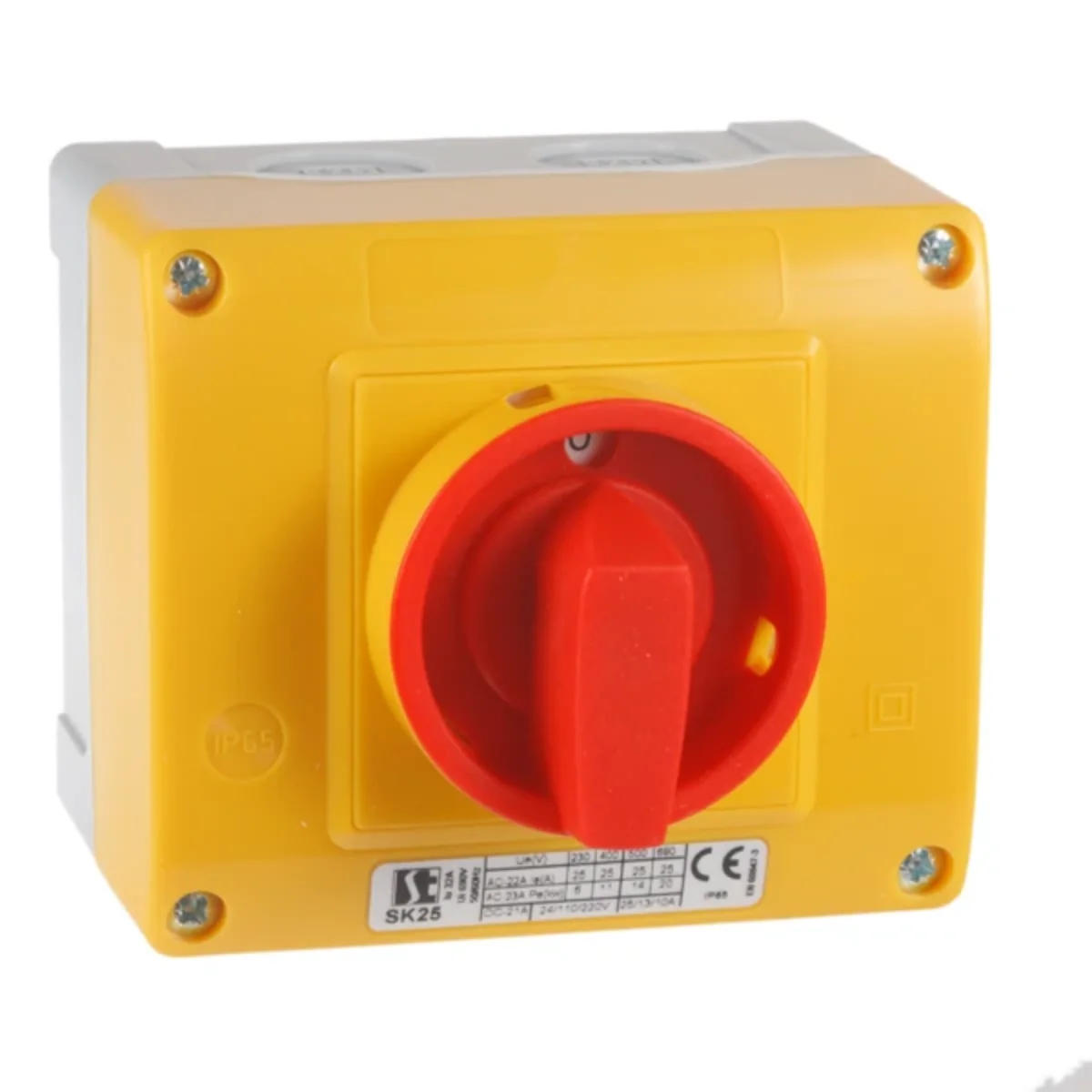

Interrupteur 0-1 (bipolaire) en boîtier OB13 avec façade de fermeture jaune-rouge

Les interrupteurs à cames sont à rotation électrique interrupteurs multi-circuits adaptés pour allumer et éteindre des courants. Les interrupteurs à cames sont utilisés dans les circuits des installations électriques basse tension, notamment comme disjoncteurs, sectionneurs, interrupteurs et interrupteurs de commande. Les interrupteurs à cames peuvent être installés à l'intérieur (degré de pollution 3 - usage industriel) à -40...+70°C.

Tension assignée d'isolement Ue	690 V
Puissance assignée de commutation Pe in cat. AC- 23A	6KW (230V) 11KW (400V) 14KW (500V) 20KW (690V)
Puissance de commutation nominale Pe ;AC-3	4,5 kW (230 V) 8 kW (400 V) 10 kW (500 V) 14 kW (690 V)
Courant assigné d'emploi Ie à DC-21A	25 A (24V) 13A (110V) 10A (220V)
Courant assigné de courte durée admissible Icw(1s)	0,5 kA
Fermeture assignée sur court-circuit capacité Icm	0,7 kA
Courant de court-circuit nominal	10 kA

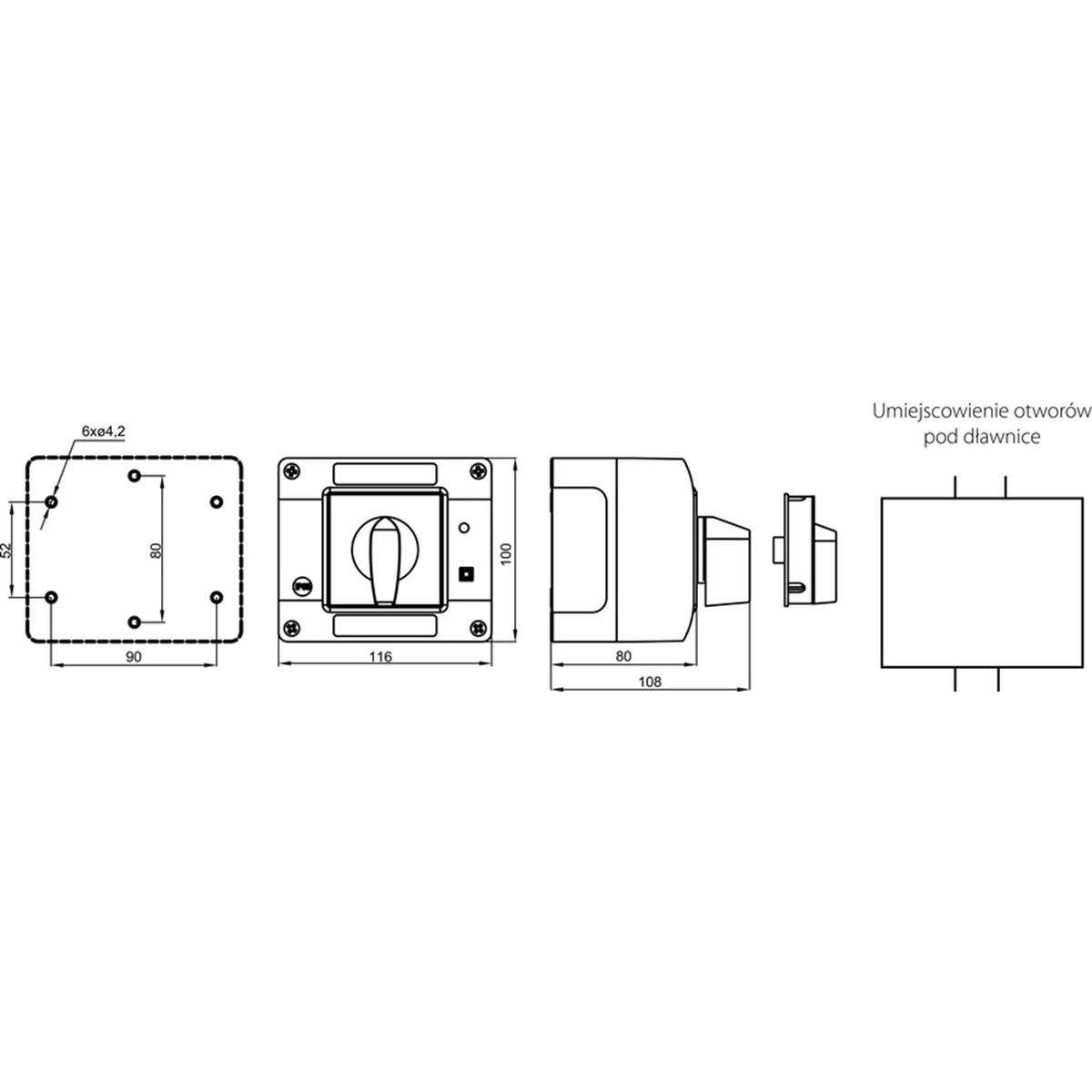

Montage de l'interrupteur sur le panneau	□48
Durabilité mécanique	3,0 millions (cycles de fonctionnement)
Température ambiante	-40 . .. +70°C (fonctionnement) -40 ... +70°C (stockage)
Résistance aux vibrations (selon IEC 60068-2- 6)	2...13, 2...100 Hz (fréquence) ± 1 mm (amplitude de déplacement) ± 0,7 g (amplitude d'accélération)
Résistance aux chocs (selon IEC 60068-2-27)	15 g (accélération maximale) 11 ms (durée d'impulsion)
Résistance cyclique à la chaleur humide (IEC 60068-2-30)	55°C (température ambiante) 95 % (humidité relative)
Résistance au brouillard salin cyclique (selon IEC 60068-2-52)	netteté netteté par 1
