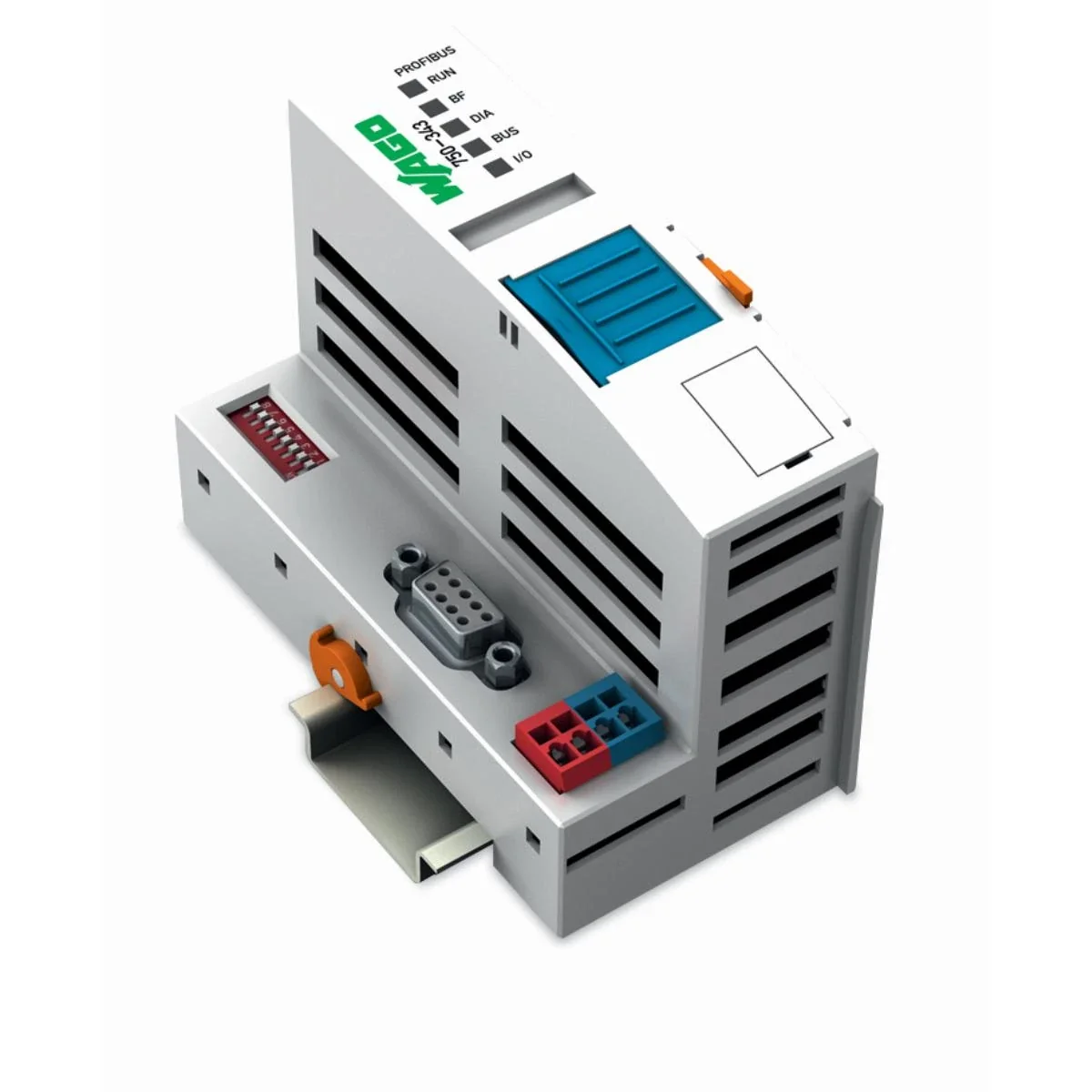

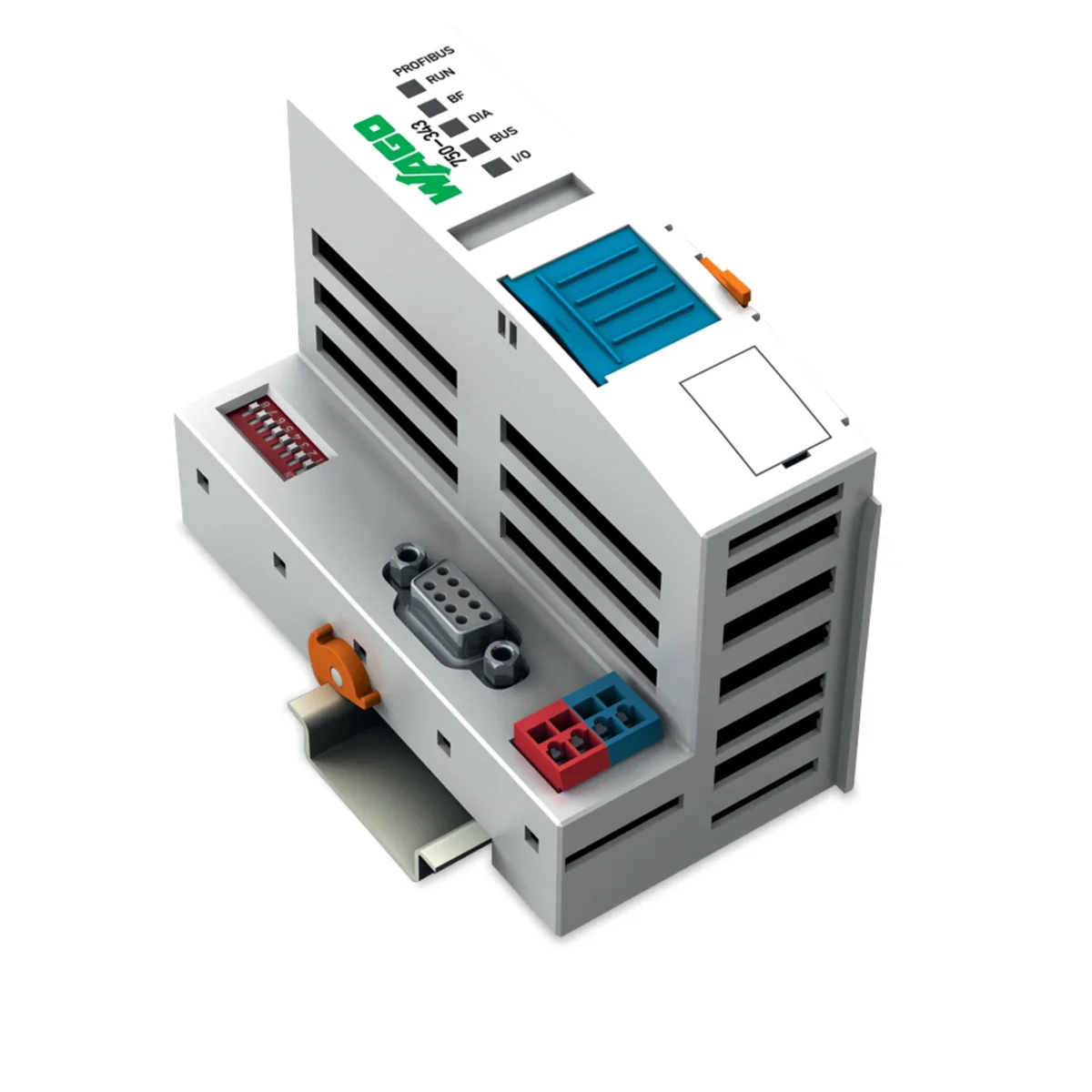

Interface ECO PROFIBUS DP 12MBd 750-343

Index local:
APE008WAGO
Numéro de catalogue:
750-343
Code EAN:
4045454422554
Producteur: WAGO ELWAG
Profondeur [mm]: 97
Couleur: Gris
Installation: Sur le rail TH-35
Prix:
302,56 €
brut / pcs.
(y compris la TVA 23%)
Livraison en 3h
jusqu'à 2 semaines (jours ouvrables)
Ramassage en 1h
Quantité pcs.
(plusieurs:
1
)
Ajouter au presse-papiers
Imprimer

Description du produit

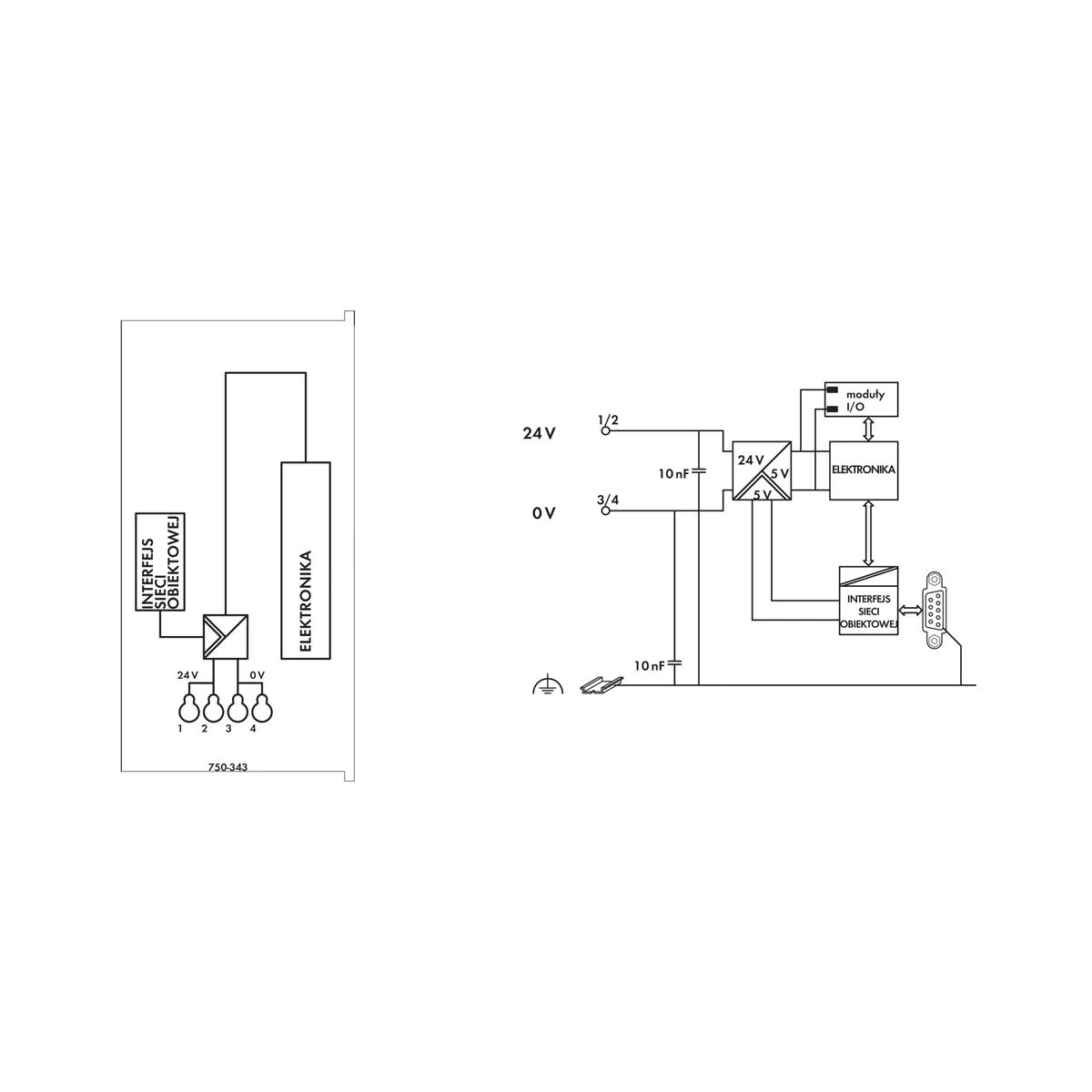

L'interface Web ECO a été développée pour les applications avec une taille d'image de processus limitée. Les applications de ce genre utilisent généralement de nombreux signaux binaires avec un nombre limité de signaux analogiques.Le bus système est alimenté directement à partir de l'interface. L'alimentation du bus de terrain nécessite un module de puissance séparé Pendant la phase d'initialisation, l'interface PROFIBUS analyse la structure du nœud et, en fonction de l'état des entrées et des sorties, crée une image du processus. Afin d'optimiser l'utilisation de l'espace d'adressage, les modules occupant moins de 8 bits sont regroupés en octets complets, il est possible de configurer des modules comme inactifs. Grâce à cela, vous pouvez modifier librement la construction du nœud en raison des signaux périphériques, sans interférer avec le programme de contrôleur précédemment écrit.Le diagnostic des modules connectés est effectué conformément à la norme EN 50170, il n'est donc pas nécessaire d'interpréter par logiciel états diagnostiques.

Données techniques

  • Profondeur [mm]
    97
  • Installation
    Sur le rail TH-35
  • Courant total pour les modules (5 V) [mA]
    650
  • Série
    750
  • Niveau de sécurité
    IP20
  • Hauteur [mm]
    65
  • L'image maximale du processus d'entrée [B]
    32
  • Couleur
    Gris
  • Consommation de courant du bus système (5 V) [mA]
    350
  • Calibre [AWG]
    28
  • Efficacité du bloc d'alimentation [%]
    24
  • Largeur [mm]
    50
  • Couleur précise
    gris clair

Autres données techniques

  • Z wbudowanym zasilaczem
    Oui
  • Rodzaj napięcia wejściowego
    DC
  • Liczba złączy sprzętowych Industrial Ethernet
    0
  • Liczba złączy sprzętowych RS-232
    0
  • Liczba złączy sprzętowych RS-485
    1
  • Liczba złączy sprzętowych USB
    0
  • Liczba interfejsów sprzętowych bezprzewodowych
    0
  • Z interfejsem optycznym
    Non
  • Obsługa protokołu PROFIBUS
    Oui
  • Obsługa protokołu INTERBUS
    Non
  • Obsługa protokołu KNX
    Non
  • Obsługa protokołu Data-Highway
    Non
  • Obsługa protokołu SUCONET
    Non
  • Obsługa protokołu SERCOS
    Non
  • Obsługa protokołu PROFINET CBA
    Non
  • Obsługa protokołu EtherNet/IP
    Non
  • Obsługa protokołu DeviceNet Safety
    Non
  • Obsługa protokołu PROFIsafe
    Non
  • Obsługa innych protokołów
    Non
  • Standard komunikacji bezprzewodowej WLAN 802.11
    Non
  • Standard komunikacji bezprzewodowej GSM
    Non
  • IO link master
    Non
  • Stopień ochrony (IP)
    IP20
  • Z wtykowymi modułami wejść/wyjść cyfrowych
    Oui
  • Z wtykowymi modułami komunikacyjnymi
    Oui
  • Z wtykowymi modułami centralnymi
    Oui
  • Rodzaj połączenia elektrycznego
    Zacisk sprężynowy
  • Połączenie magistrali możliwe przez oddzielny łącznik
    Non
  • Możliwość montażu na szynie
    Oui
  • Możliwy montaż panelowy
    Non
  • Do układów bezpieczeństwa
    Non
  • Wyposażenie eksploatacyjne (Ex ib)
    Non
  • Kategoria ochrony przeciwwybuchowej dla pyłów
    ATEX - ochrona przeciwwybuchowa dla pyłów, kat. 3D
  • Wysokość
    65 mm
  • Napięcie wejściowe dla DC
    24 ... 24 V
  • Maks. prąd wejściowy DC
    0.26 A
  • Liczba złączy PROFINET
    0
  • Liczba złączy sprzętowych RS-422
    0
  • Liczba złączy sprzętowych szeregowych TTY
    0
  • Liczba złączy sprzętowych równoległych
    0
  • Liczba złączy sprzętowych innych
    0
  • Obsługa protokołu TCP/IP
    Non
  • Obsługa protokołu CAN
    Non
  • Obsługa protokołu ASI
    Non
  • Obsługa protokołu Modbus
    Non
  • Obsługa protokołu DeviceNet
    Non
  • Obsługa protokołu LON
    Non
  • Obsługa protokołu PROFINET IO
    Non
  • Obsługa protokołu Foundation Fieldbus
    Non
  • Obsługa protokołu AS-Interface Safety at Work
    Non
  • Obsługa protokołu INTERBUS-Safety
    Non
  • Obsługa protokołu SafetyBUS p
    Non
  • Standard komunikacji bezprzewodowej Bluetooth
    Non
  • Standard komunikacji bezprzewodowej GPRS
    Non
  • Standard komunikacji bezprzewodowej UMTS
    Non
  • Akcesoria systemowe
    Oui
  • Liczba gniazd/slotów
    1
  • Z wtykowymi modułami wejść/wyjść analogowych
    Oui
  • Z wtykowymi modułami funkcyjnymi i technologicznymi
    Oui
  • Z innymi modułami wtykowymi
    Oui
  • Z separacją galwaniczną
    Oui
  • Z łącznikiem magistrali do dołączenia stacji modułowej
    Oui
  • Montaż ścienny / montaż bezpośredni
    Non
  • Możliwy montaż stelażowy (rack)
    Non
  • Wyposażenie eksploatacyjne (Ex ia)
    Non
  • Kategoria ochrony przeciwwybuchowej dla gazów
    ATEX - ochrona przeciwwybuchowa dla gazów, kat. 3G
  • Szerokość
    50 mm
  • Głębokość
    97 mm

Détails du fabricant

  • Producteur
    WAGO ELWAG SP. Z O.O.
  • Adresse
    50-506 UL.PIĘKNA 58A
  • Numéro identifiant TVA
    8961025689

Emballage en vrac

Une sorte de paquet Karton
Quantité 1 pcs.
poids (kg) 0,135
Volume (m3) 0,000
Largeur (m) 0,056
Longueur (m) 0,104
Profondeur (m) 0,074
