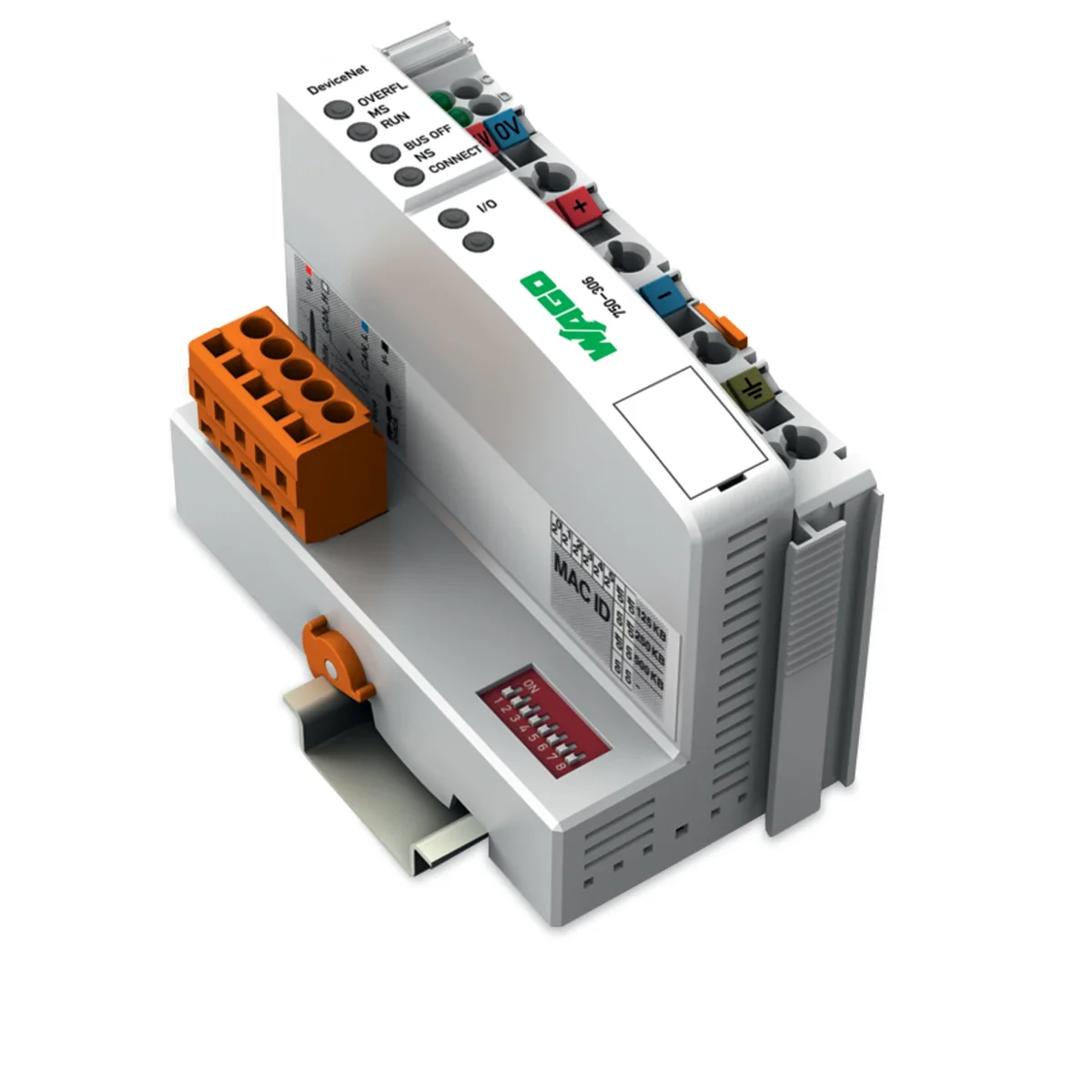

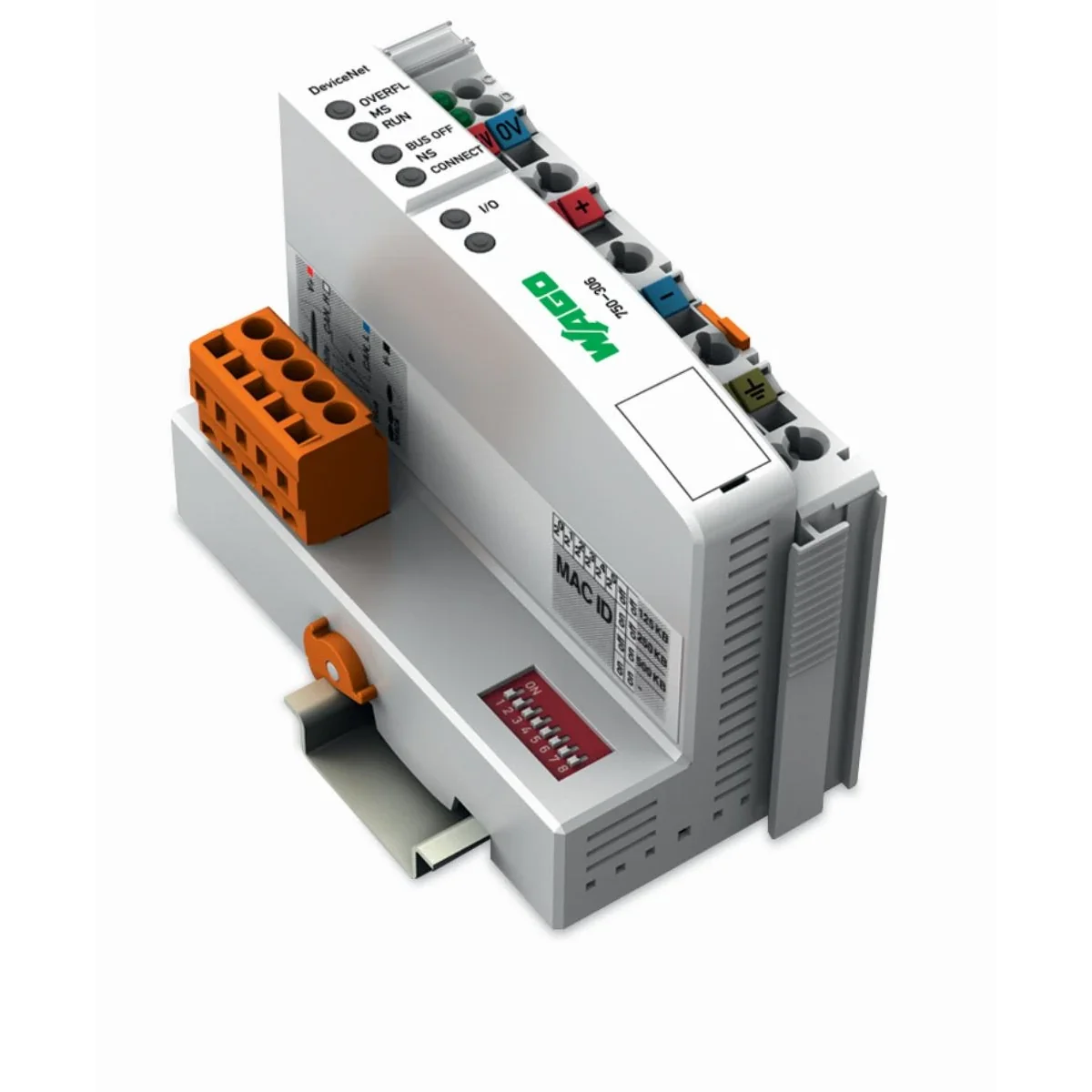

Interface DeviceNet 750-306

L'interface réseau permet aux modules WAGO-I/O-SYSTEM d'être connectés au bus de terrain DeviceNetTM en tant qu'esclaves.L'interface reconnaît tous les modules d'E/S connectés et crée une image de processus locale. Dans chaque nœud, les modules d'entrées et de sorties peuvent être agencés au choix, aussi bien pour les signaux analogiques (échange de données sous forme de mots) que pour les signaux numériques (échange de données sous forme de bits).Via le réseau DeviceNetTM, l'image du processus est reproduit dans la mémoire de l'appareil de commande L'image du processus local est divisée en sous-zones d'entrée et de sortie. Les données de processus sont lues via DeviceNetTM et traitées ultérieurement dans le système de contrôle. Les données de sortie sont transférées via le réseau DeviceNetTM Les données des modules analogiques sont automatiquement stockées dans l'image de processus locale, dans l'ordre dans lequel les modules sont disposés dans le nœud. Les bits individuels des signaux des modules binaires sont pliés en octets, qui sont placés dans l'image de processus derrière les données des modules analogiques. Si le nombre de bits de signaux binaires consécutifs dépasse 8, l'octet suivant est généré automatiquement
