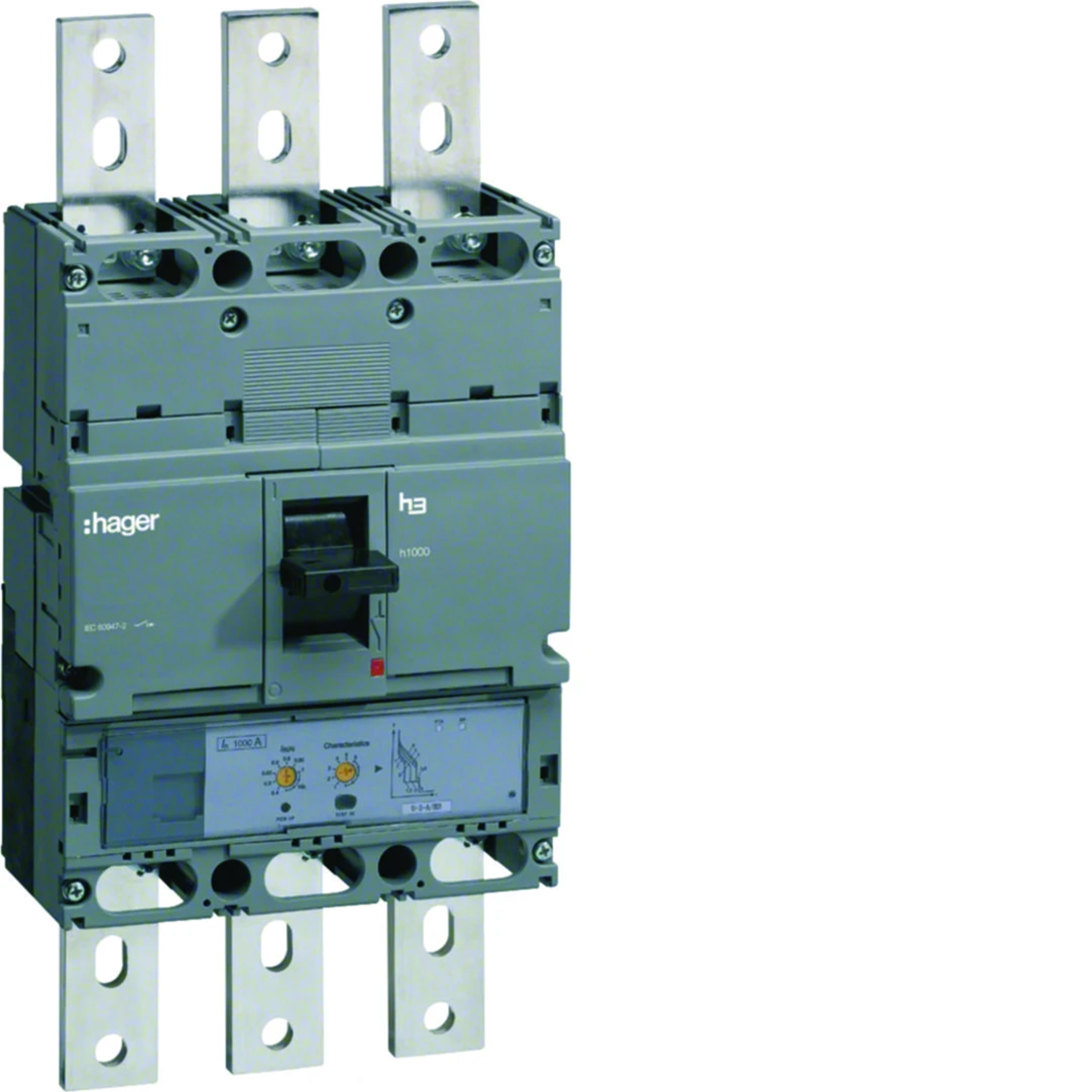

Disjoncteur de puissance h1000 3P 70kA 1000A LSI HEE970H
local index:
ALM074HAGE
Catalog No:
HEE970H
EAN code:
3250613349783
Price:
16669,58 zł
brut / pcs.
(including VAT 23%)
Delivery in 3h
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to inquiry
Add to clipboard
Print
Ask about the product
Product description
L'interrupteur de puissance est un appareil parfaitement adapté pour répondre aux exigences actuelles résultant de la pratique courante de l'installation électrique. Diverses possibilités de connexion et une large gamme d'équipements permettent la mise en œuvre de solutions non standard sur les objets mis en œuvre sans trop d'effort.
- taille h1000,
- l'unité de déclenchement est LSI, < li>1000A.
Technical data
-
Fréquence nominale [Hz]60
-
Couple de serrage [Nm]65
-
Courant nominal [A]1000
-
perte de puissance [W]186
-
Type de connexionVice
-
Durabilité mécanique (nombre de cycles)4000
-
Tension de commutation nominale [V]220/690
-
Temps de réaction à l'ouverture [ms]10
-
Pouvoir de coupure ultime en court-circuit Icu pour 230V [kA]100
-
Pouvoir de coupure ultime en court-circuit Icu pour 400V [kA]70
-
Pouvoir de coupure ultime en court-circuit Icu pour 440V [kA]65
-
Pouvoir ultime de coupure en court-circuit par pôle pour 400V [kA]9
-
Réglage du déclencheur électromagnétique2,5/5/8
-
mode de déclenchementLSI
-
Facteur de correction du courant nominal pour 3 appareils installés côte à côte1
-
Section de câble (cordon) [mm²]2 x 240
-
PKWIU27.12.22.0
-
Nombre de pôles3
-
Tension d'isolation nominale [V]800
-
Niveau de sécuritéIP4X
-
Puissance dissipée par pôle [W]62
-
Endurance électrique (nombre de cycles)1000
-
Plage de température de fonctionnement [°C]de -25 à 70
-
Nombre de modules12
-
La consigne déclenche le thermique0,4/0,5/0,63/0,8/0,9/0,95/1
-
Pouvoir de coupure ultime en court-circuit Icu pour 240V [kA]100
-
Pouvoir de coupure ultime en court-circuit Icu pour 415V [kA]70
-
Limite du pouvoir de coupure en court-circuit par pôle pour 230V [kA]60
-
Pouvoir de coupure en court-circuit de service Ics [%]71
-
température de stockage [°C]de -35 à 70
-
Facteur de correction du courant nominal pour 2 appareils installés côte à côte1
-
Tension de surtension nominale [V]8000
-
Section de conducteur (fil) [mm²]2 x 240
Other technical data
-
Znamionowy prąd ciągły Iu1000 A
-
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz70 kA
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego0 ... 0 A
-
Zintegrowane zabezpieczenie przed zwarciem doziemnymNon
-
Budowa urządzeniaUrządzenie mocowane na stałe
-
Opcjonalny montaż na szynie DIN THNon
-
Liczba styków pomocniczych zwiernych0
-
Ze wskaźnikiem wyłączeniaNon
-
Umiejscowienie przyłączy obwodów głównychStrona przednia
-
W komplecie z zabezpieczeniemOui
-
Opcjonalny napęd silnikowyOui
-
Zakres napięcia znamionowego220 ... 690 V
-
Zakres nastawy wyzwalacza przeciążeniowego400 ... 1000 A
-
Zakres nastawy wyzwalacza zwarciowego5600 ... 10000 A
-
Rodzaj podłączenia styków głównychPołączenie śrubowe
-
Do montażu na szynie THNon
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych przełącznych0
-
Liczba biegunów3
-
Rodzaj elementu wykonawczegoPrzełącznik
-
Wbudowany napęd silnikowyNon
-
Stopień ochrony (IP)IP40
Manufacturer details
-
ManufacturerHager Electro S.A.S.
-
AddressFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Bulk packaging
| A kind of package | Karton | Paleta |
| Quantity | 1 pcs. | 24 pcs. |
| Weight (kg) | 14,000 | 336,000 |
| Width (m) | 0,310 | 0,800 |
| Length (m) | 0,200 | 1,050 |
| Depth (m) | 0,530 | 1,200 |
