Descrizione del prodotto

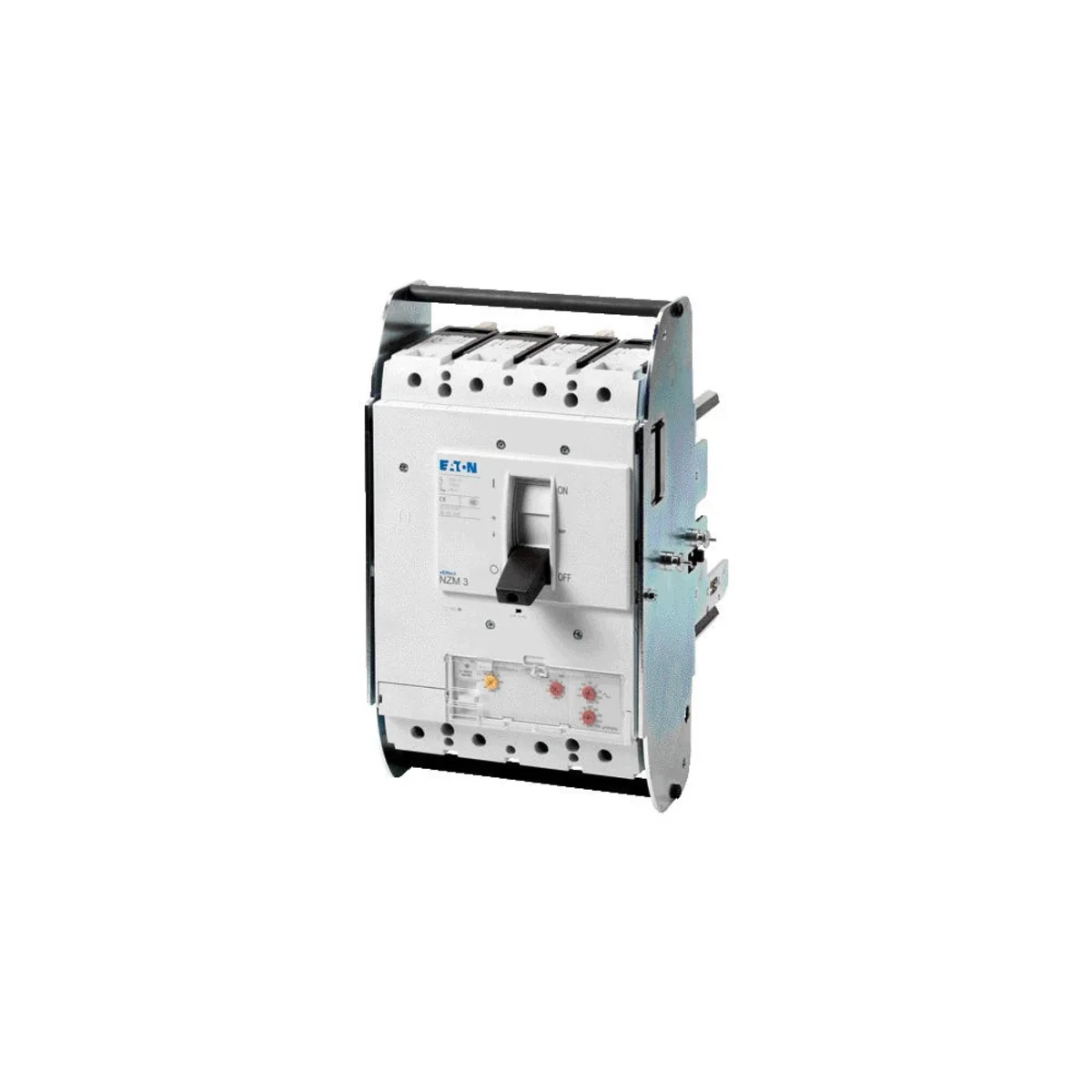

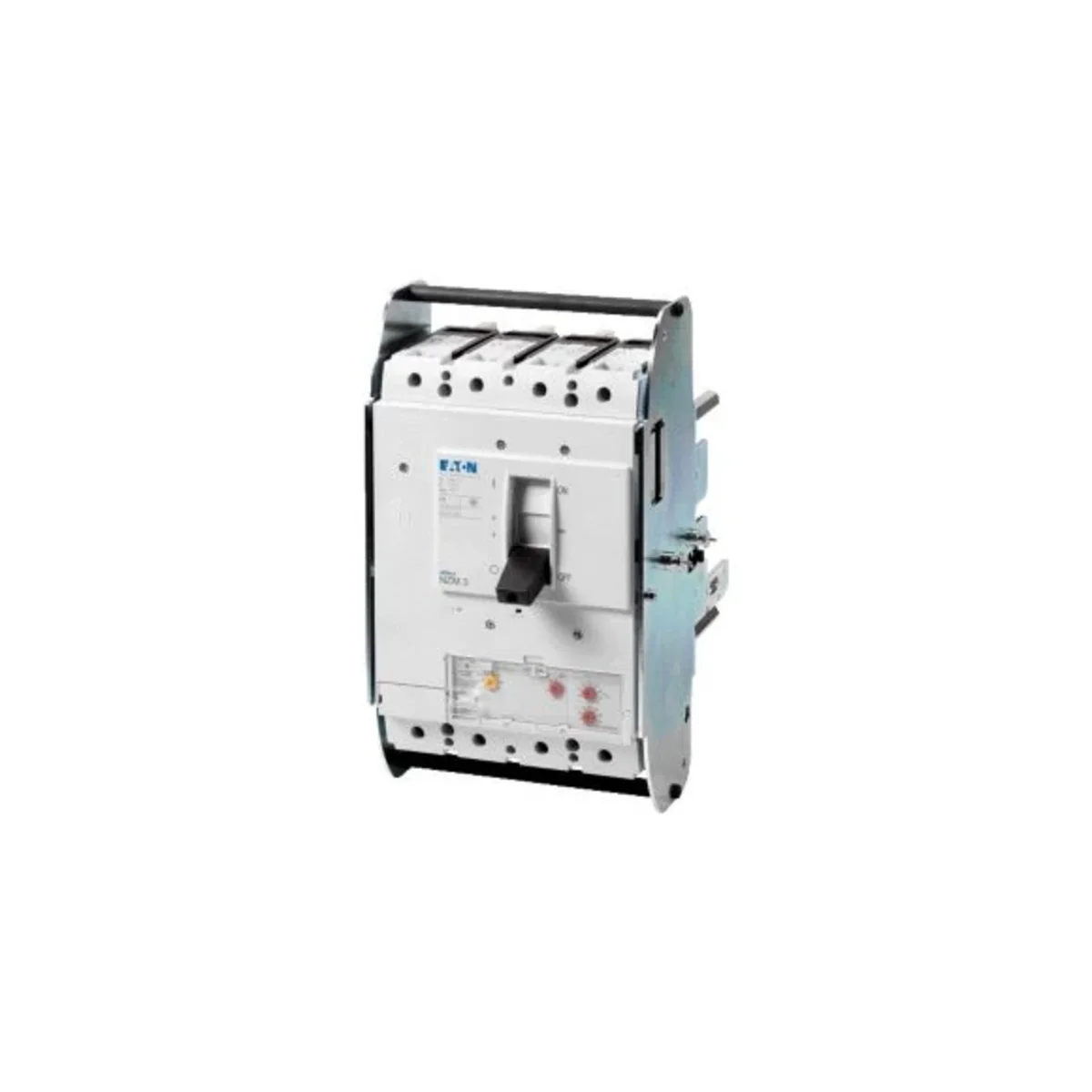

Les disjoncteurs de la série NZM..-A conviennent à toutes les applications du marché CEI avec seulement quatre tailles compactes. L'assemblage est toujours flexible avec des groupes fonctionnels modulaires. Avec déclencheur thermomagnétique pour protéger les installations et les câbles. Conseils : La valeur de réglage dans le conducteur neutre est réglée de manière synchrone avec la valeur de réglage du conducteur externe lr.

Nombre de pôles

4
Courant nominal [A]

400
Pouvoir de coupure [kA]

50

Installation

Technique d'éjection
Série

Protection des installations et des câbles

Altri dati tecnici

Znamionowy prąd ciągły Iu

400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

50 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

Oui
Budowa urządzenia

Wykonanie wysuwne
Opcjonalny montaż na szynie DIN TH

Non
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

Non
Liczba biegunów

4
Rodzaj elementu wykonawczego

Dźwignia
Wbudowany napęd silnikowy

Non
Stopień ochrony (IP)

IP20

Zakres napięcia znamionowego

690 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

200 ... 400 A
Zakres nastawy wyzwalacza zwarciowego

800 ... 4400 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

Non
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Ze zintegrowanym wyzwalaczem podnapięciowym

Non
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Oui
Opcjonalny napęd silnikowy

Oui

Dettagli del produttore

Produttore

EATON Electric Sp. z o.o.
Indirizzo

80-299 Gdańsk ul. Galaktyczna 30
NIP

5841022327

Una specie di pacchetto		Skrzynia
Quantità	1 pezzi	1 pezzi
Peso (kg)	14,563	14,563
Volume (m3)	0,021	0,021
Larghezza (m)	0,230	0,230
Lunghezza (m)	0,346	0,346
Profondità (m)	0,260	0,260
