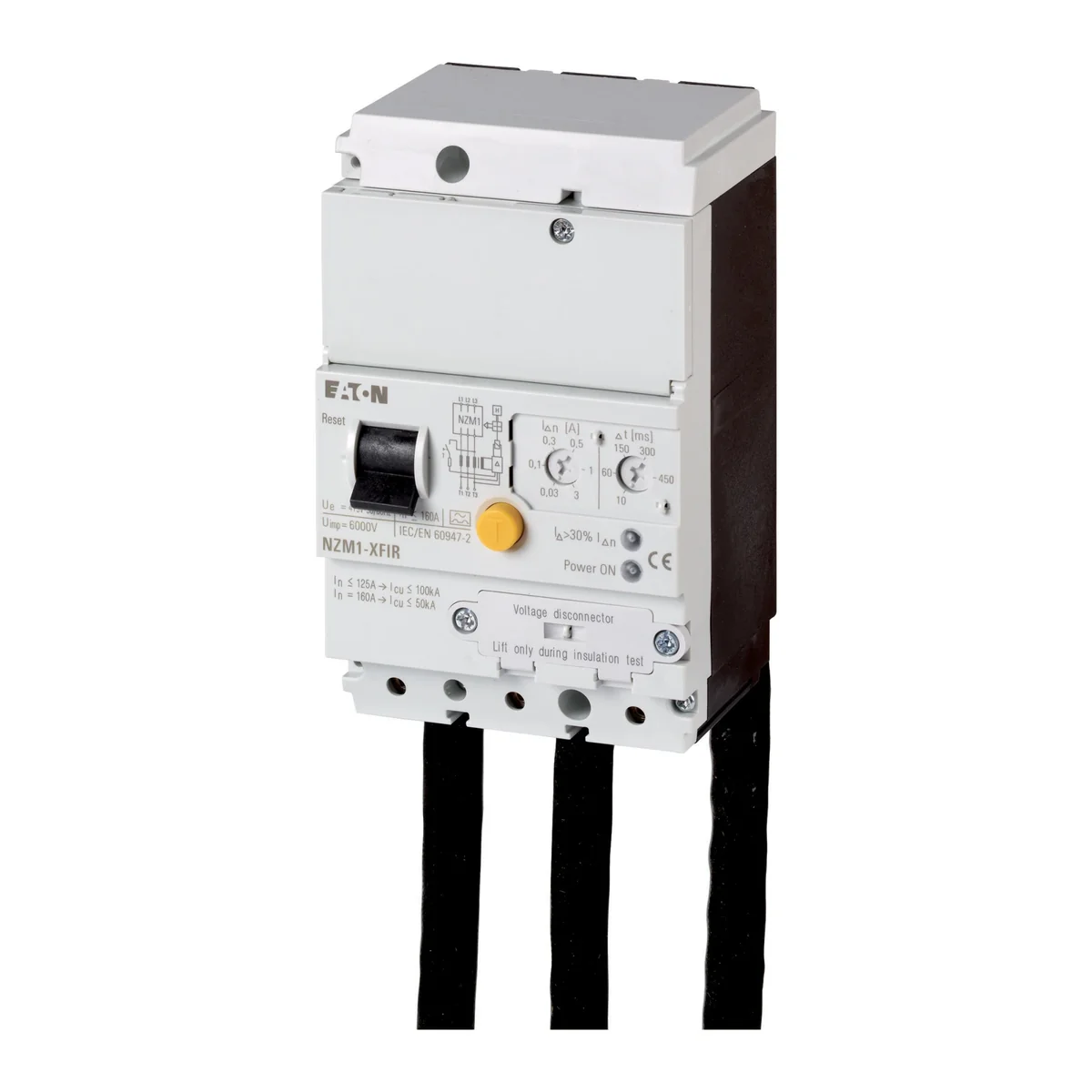

Déclencheur différentiel, 0,03-3A, 3b, droite 104605

Les accessoires en option pour la gamme de disjoncteurs NZM comprennent une large gamme d'appareils adaptés à une utilisation internationale. L'installation est flexible et facile grâce aux groupes fonctionnels modulaires.

Remarques : Conforme à la norme IEC/EN 60947-2 sans approbation UL/CSA. Peut être utilisé dans des installations triphasées et monophasées. Sensibilité au courant d'impulsion selon le principe des courants de sommation. Pour ACB NZM1(-4) 3 et 4 pôles et disjoncteurs N1(-4). En fonction de la tension secteur Ue = 200 .. 415 V 50/60 Hz. A I △n = 0,03 A : Temps de retard t v toujours réglé sur 10 ms. Message d'avertissement > 30 % I △n via LED jaune. Message de déclenchement via jusqu'à 2 interrupteurs auxiliaires amovibles (HIAFI) : S = M22-K01, ZR = M22-K10 est réinitialisé à l'aide de la bascule de réinitialisation. Lors de l'utilisation d'interrupteurs auxiliaires de déclenchement dans le bloc FI, le contact NF fonctionne comme un contact NO et le contact NO comme un contact NF. Le double contact n'est pas autorisé. Non combinable avec un boîtier isolant ou un kit de montage interrupteur principal pour montage sur paroi latérale avec équerre de fixation. NZM1-XFI..R ne doit pas être utilisé en combinaison avec le couvercle inférieur NZM1-XUSA. NZM1-XFI..U ne doit pas être associé à des déclencheurs de manœuvre ou à minimum de tension, contacts auxiliaires avancés. Le pouvoir assigné de coupure ultime en court-circuit est défini par NZM1, NS1 . Dans le cas de l'interrupteur-sectionneur N1, par la préprotection appliquée. Applicable à : NZM1, N(S)1
