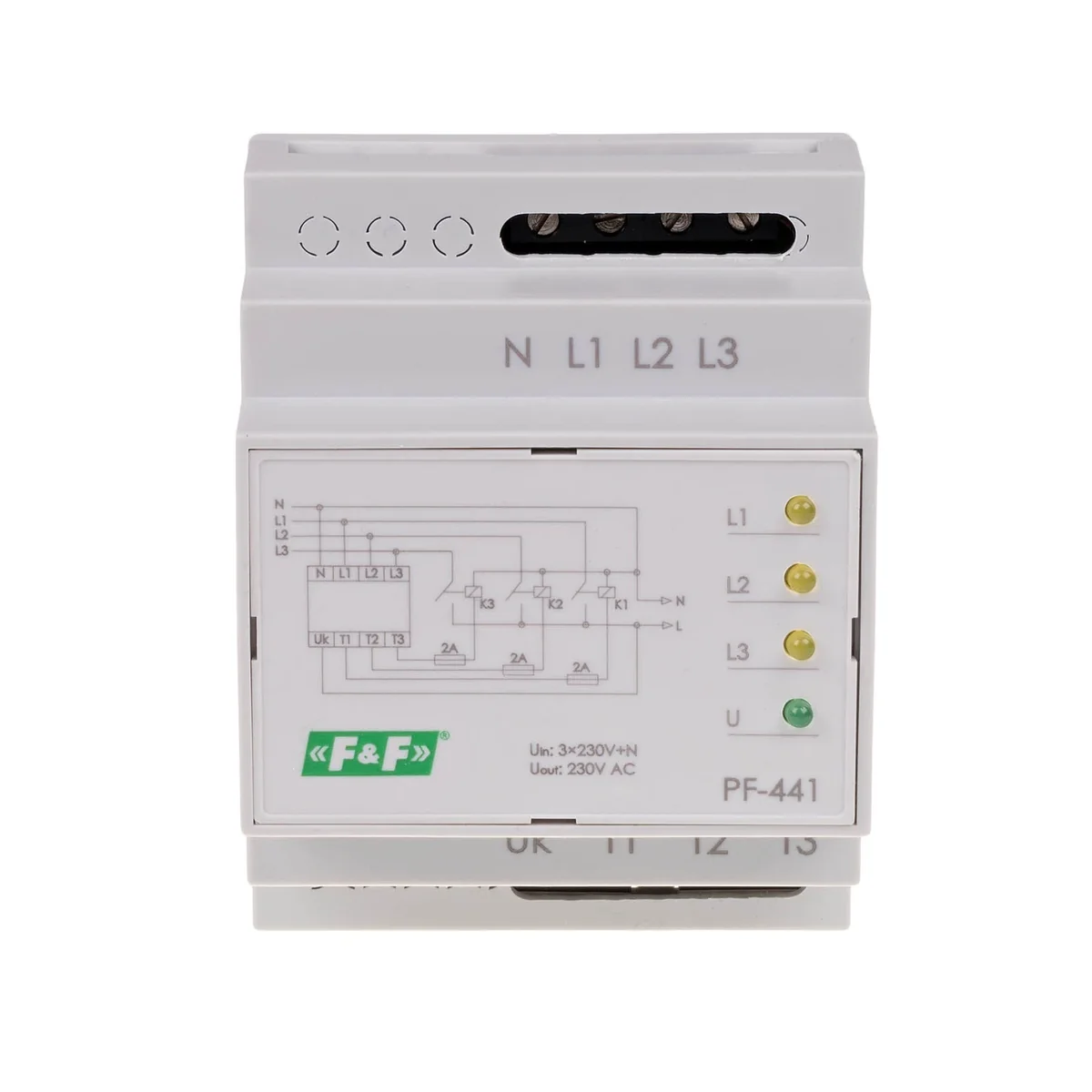

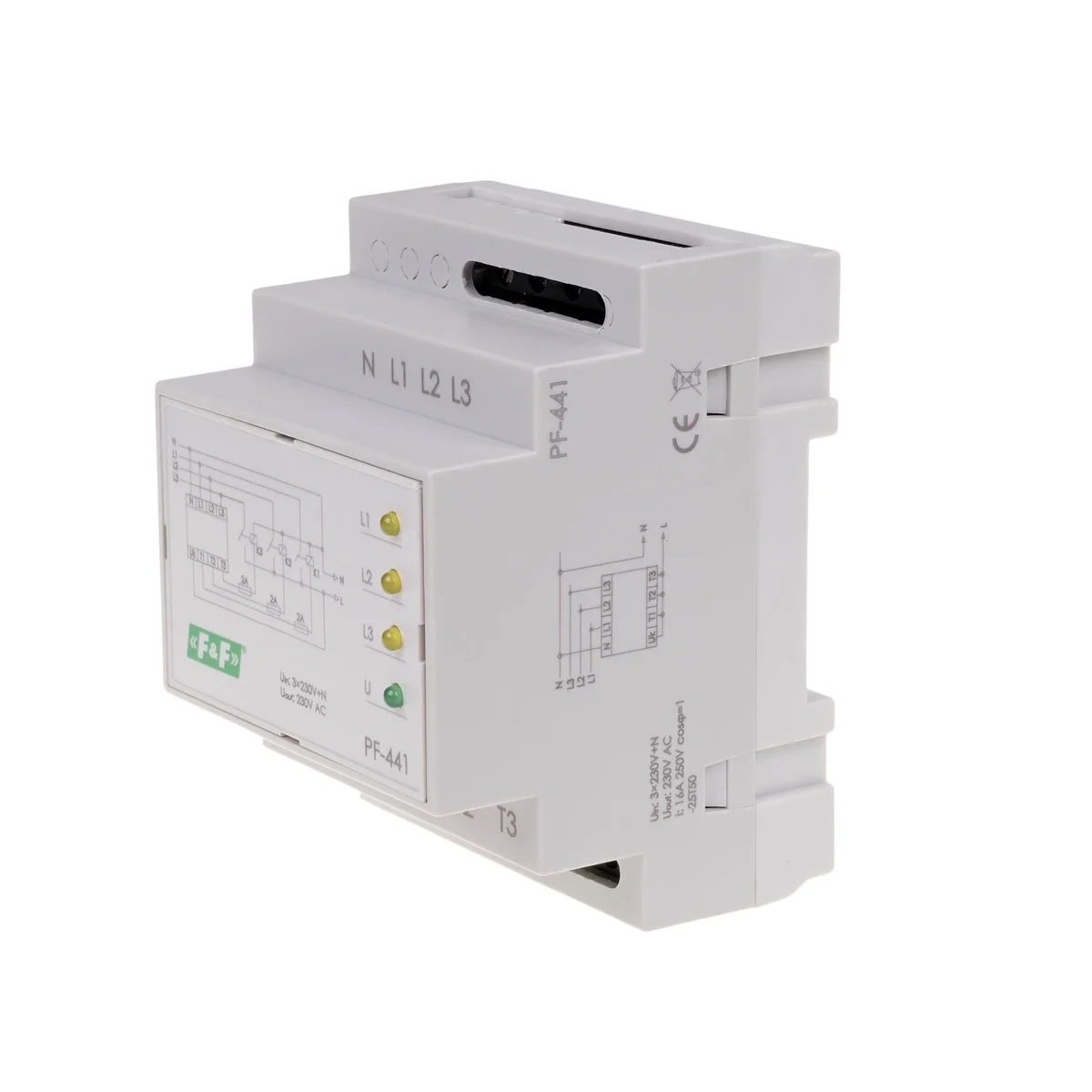

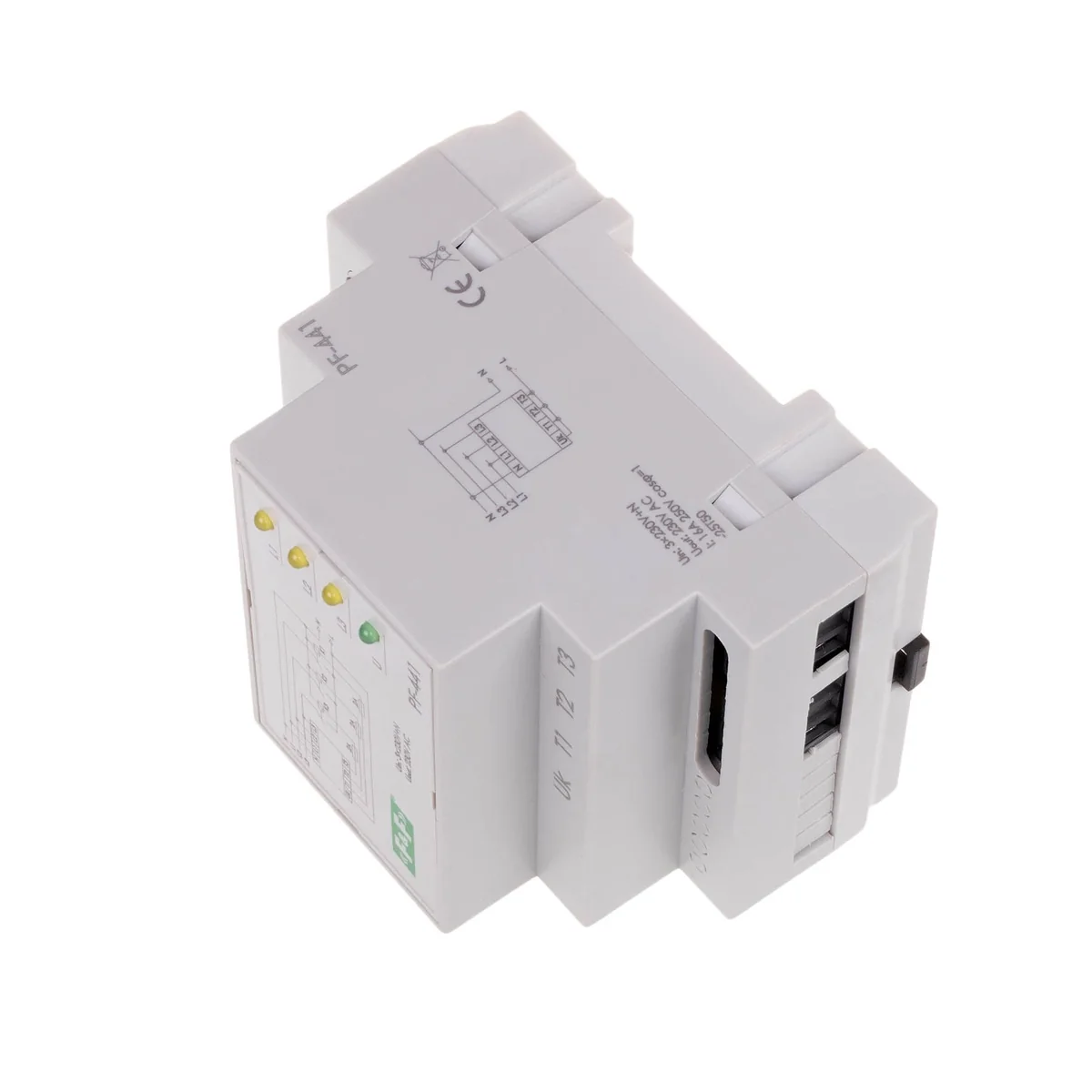

Commutateur de phase automatique PF-441 PF-441

Utilisation prévue
Le commutateur de phase automatique est utilisé pour maintenir la continuité de l'alimentation d'un récepteur monophasé en cas de panne de phase d'alimentation ou de ses paramètres ci-dessous la norme.
 Fonctionnement< br />L'interrupteur en connexion directe permet d'alimenter un circuit monophasé dont la charge ne dépasse pas 16A. Pour les circuits avec une charge supérieure à 16A, nous utilisons un système d'un interrupteur et de trois contacteurs avec une capacité de charge correctement sélectionnée.
L'entrée de l'interrupteur (L1, L2, L3, N) est alimentée en tension triphasée (3×230V+N). La tension monophasée (230VAC) est dirigée vers la sortie du commutateur (T1, T2, T3), c'est-à-dire la tension de phase de l'une des phases. Le système électronique de l'interrupteur contrôle les valeurs de tension des phases alimentées. La phase avec les paramètres corrects est dirigée vers la sortie. La phase L1 est la phase prioritaire, c'est-à-dire que si ses paramètres sont corrects, cette phase sera toujours connectée à la sortie. En l'absence de paramètres de tension corrects dans la phase L1 ou de sa décroissance, le système électronique basculera la phase L2 vers la sortie (à condition que ses paramètres soient corrects). Si les tensions correctes dans les phases L1 et L2 sont absentes en même temps, la phase L3 sera activée à la sortie. Si la tension d'alimentation correcte est rétablie dans la phase L1, le système activera cette phase à la sortie. Le temps de commutation (apparition de tension en sortie) après la décroissance de la phase actuellement enclenchée est de 0,5 à 0,8 secondes (pendant ce temps les récepteurs ne sont pas alimentés). L'entrée Uk est utilisée pour contrôler les tensions connectées. Le système ne permet d'enclencher qu'une seule phase. Cela empêche l'application simultanée de tensions de deux phases à la sortie, ce qui pourrait provoquer un court-circuit entre phases. De plus, en cas d'endommagement du contacteur (par exemple, une rupture du circuit de la bobine, une suspension ou un grillage du contact de travail), il commutera le récepteur sur une autre phase, même si la tension dans une phase donnée est correcte. En cas de court-circuit permanent des contacts du contacteur, le système ne basculera pas sur un autre contacteur malgré la mauvaise tension dans cette phase. Après avoir allumé la tension d'alimentation (au moins une phase), le système vérifie l'exactitude des tensions connectées pendant 2 secondes et ce n'est qu'après ce temps qu'il commutera la phase vers la sortie. Les LED sont utilisées pour la signalisation optique : vert - alimentation électrique ; jaune - phase active sur la sortie.
