Descrizione del prodotto

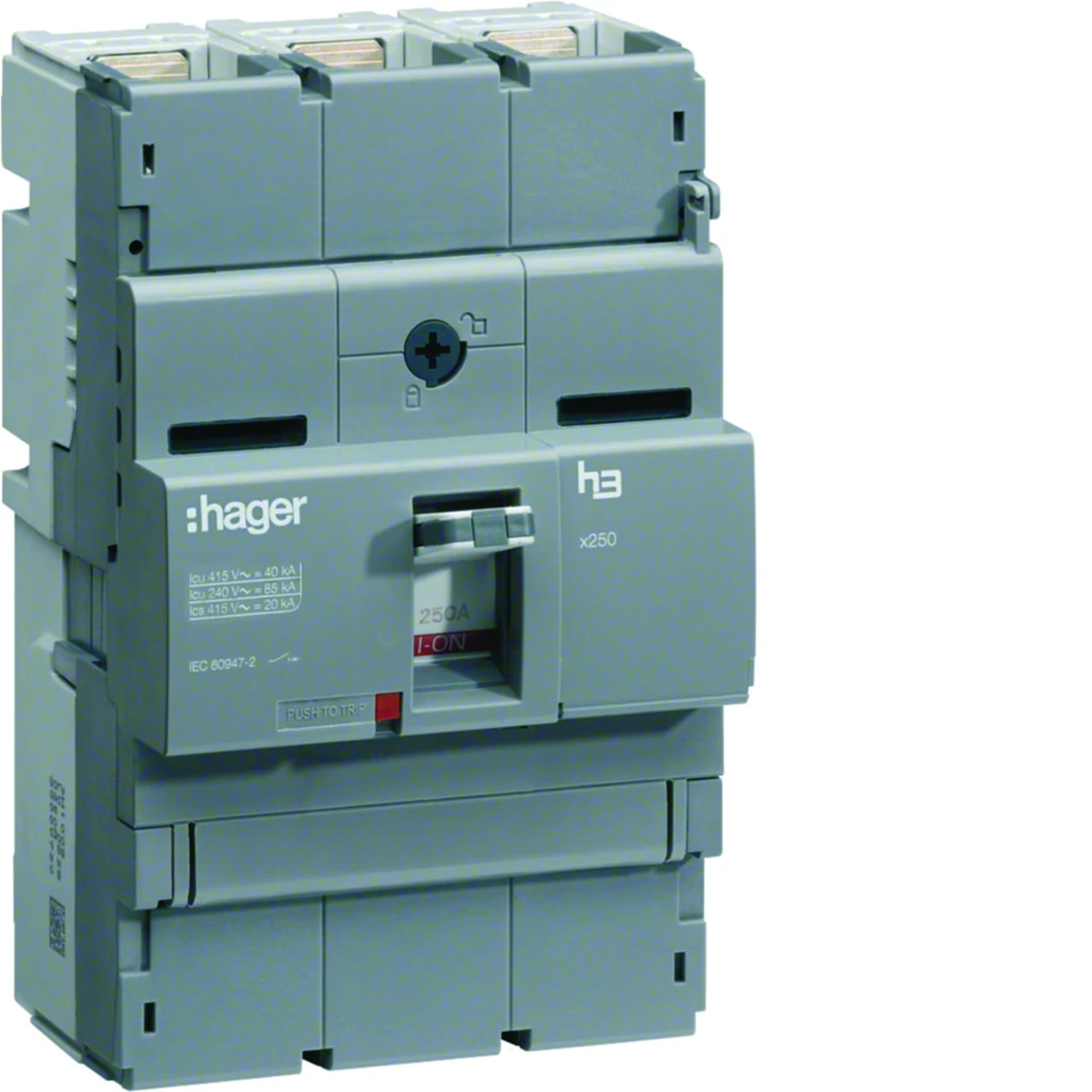

Interrupteurs-sectionneurs pour l'activation et la désactivation des courants de service, non équipés de déclencheurs
• accessoires comme pour les interrupteursów
• Icw (1s) = 3,6 kA
• conforme à la norme IEC 60947-3, cat.AC22/23A Caractéristiques :
• montage sur plaque de montage
• pinces à cage pour conducteurs en cuivre et aluminium disponibles en accessoires
• bouton mécanique TEST
• serrure à levier intégrée sous le cadenas max. &vide; 4mm
• connexion standard avec cosses de câble avec trou &vide; 8 mm, largeur max. 25mm, fil 50-185mm2, brin 35-150mm2

Nombre de pôles

3
Tension d'isolation nominale [V]

800
perte de puissance [W]

44

Surtension [kV]

8000
Courant nominal [A]

250
PKWIU

27.12.22.0

Altri dati tecnici

Jako rozłącznik główny

Oui
Jako rozłącznik bezpieczeństwa

Oui
Jako przełącznik nawrotny

Non
Maksymalne znamionowe napięcie pracy Ue AC

415 V
Znamionowy prąd ciągły Iu

250 A
Znamionowy wytrzymywany prąd krótkotrwały Icw

3 kA
Zdolność łączeniowa przy 400 V

164 kW
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Wbudowany napęd silnikowy

Non
Budowa urządzenia

Urządzenie mocowane na stałe
Do montażu tablicowego 4-otworowego

Non
Do instalacji w tablicach rozdzielczych

Oui
Kolor elementu sterowniczego

Czarny
Z mechanizmem ryglującym

Oui
Stopień ochrony (IP) części czołowej

IP40

Jako rozłącznik remontowy

Oui
Jako wyłącznik awaryjny

Non
Liczba łączników

1
Znamionowe napięcie pracy

220 ... 415 V
Znamionowy prąd ciągły dla AC-21, 400 V

250 A
Znamionowa moc pracy dla AC-23, 400 V

112 kW
Liczba biegunów

3
Liczba styków pomocniczych zwiernych

0
Opcjonalny napęd silnikowy

Oui
Opcjonalny wyzwalacz napięciowy

Oui
Do montażu na płycie

Oui
Do montażu czołowego centralnie

Non
Do montażu pośredniego

Non
Rodzaj elementu wykonawczego

Przełącznik
Rodzaj podłączenia styków głównych

Zacisk kablowy
Stopień ochrony (NEMA)

Inne

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	1 pezzi	8 pezzi	192 pezzi
Peso (kg)	1,450	1,530	12,640	318,760
Larghezza (m)	0,105	0,120	0,315	0,750
Lunghezza (m)	0,096	0,115	0,215	1,050
Profondità (m)	0,165	0,190	0,365	0,950
