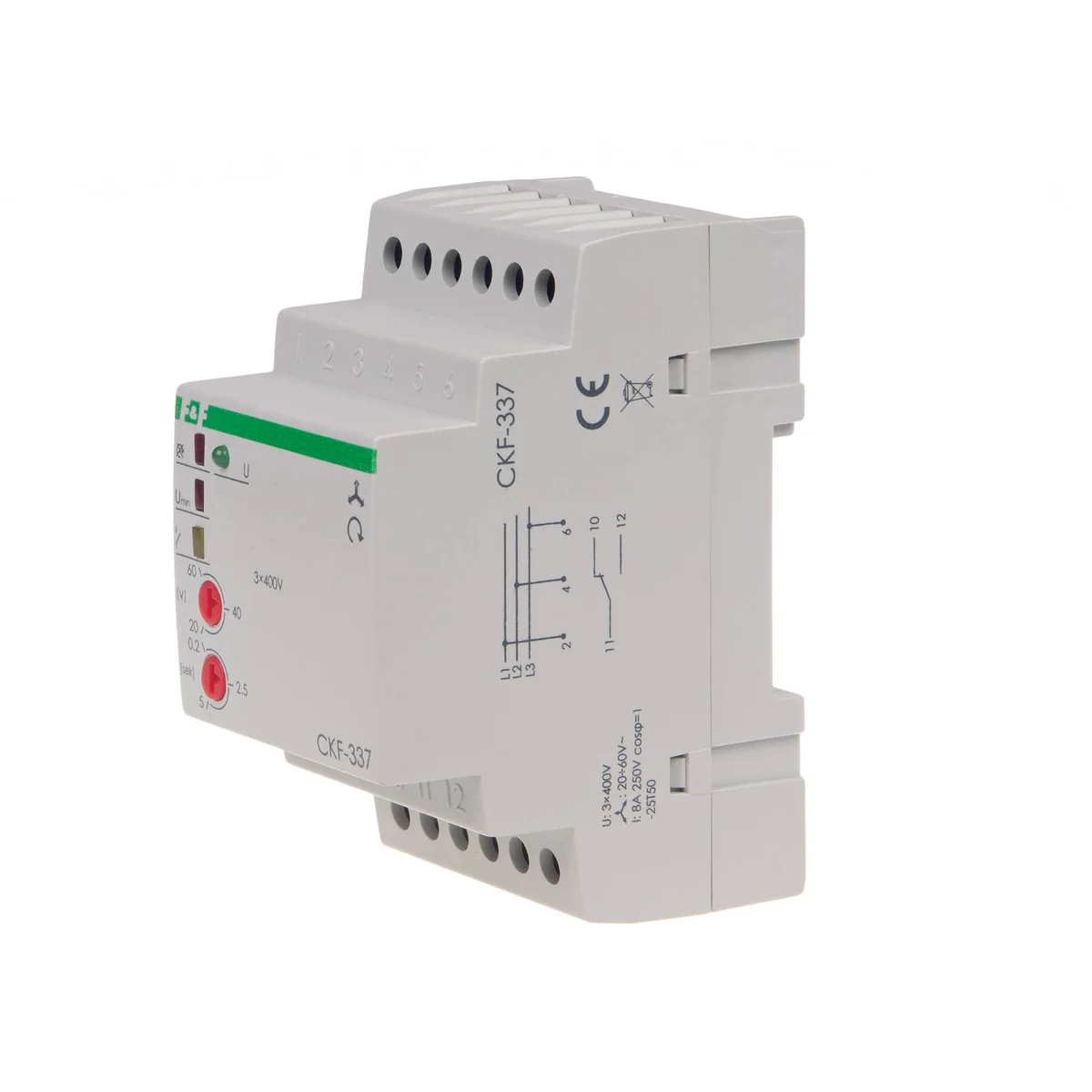

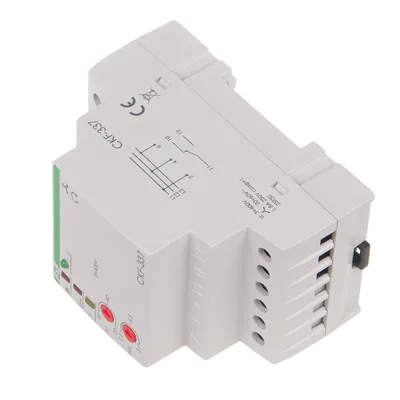

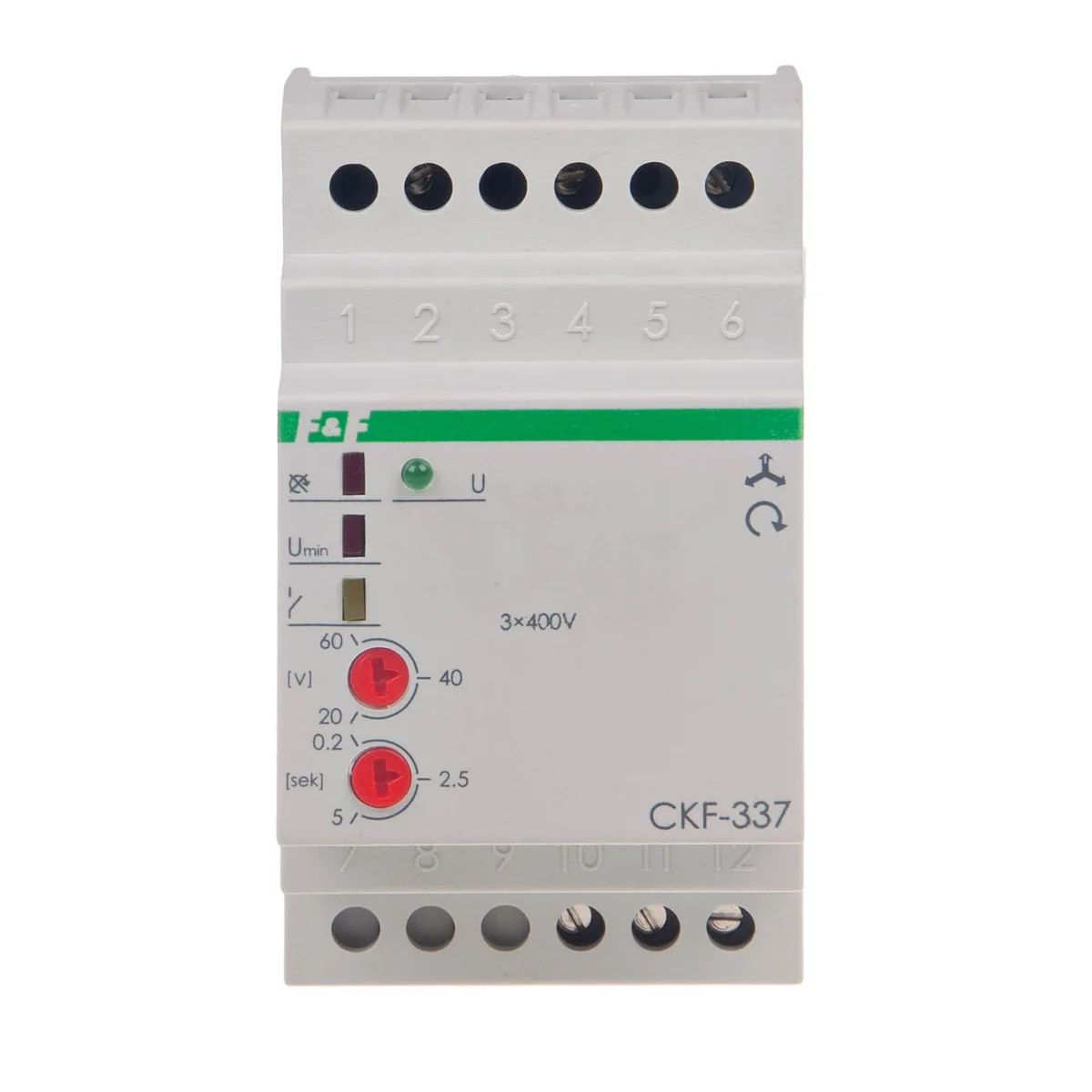

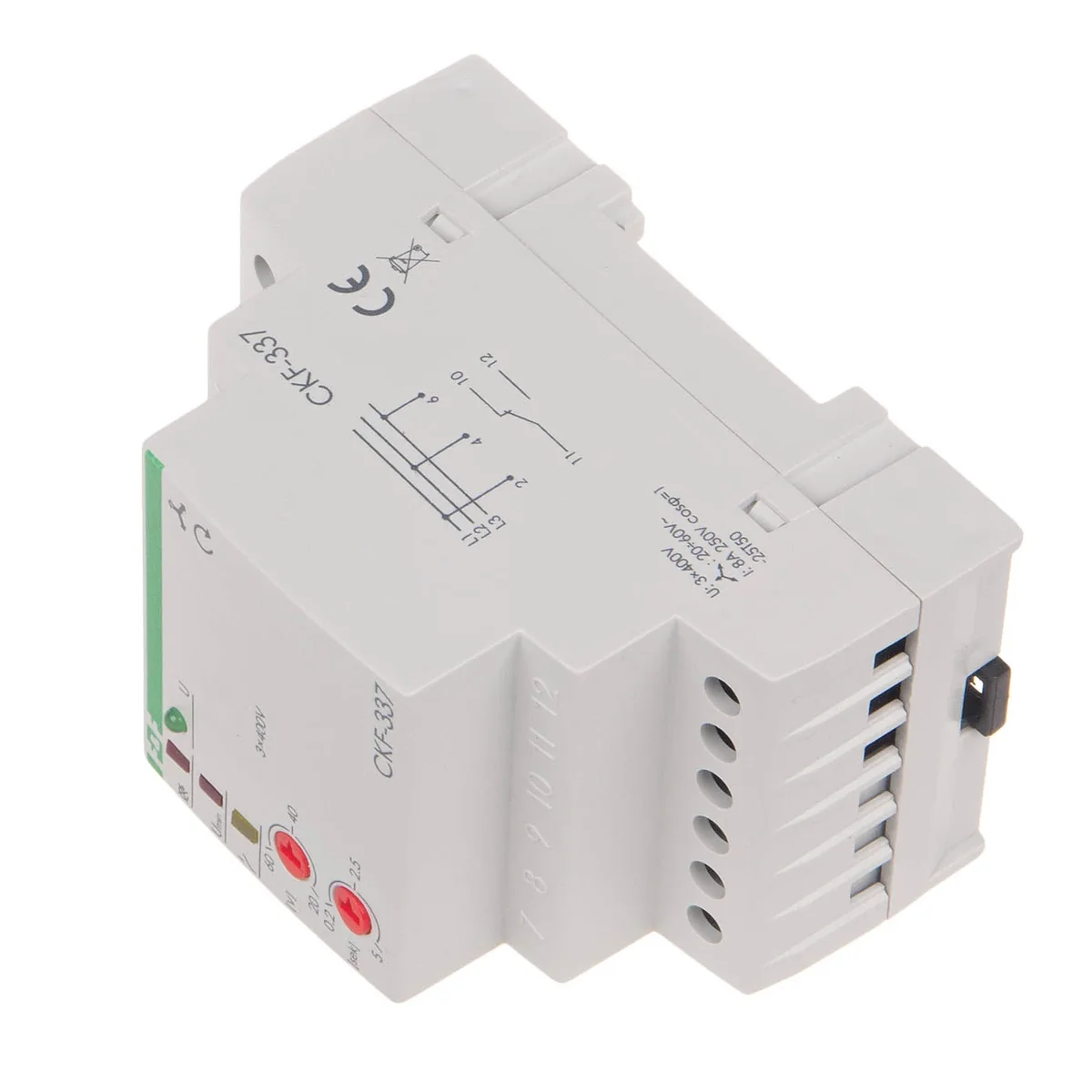

Capteur de séquence et de perte de phase CKF-337 CKF-337

Utilisation prévue
Le capteur de perte de phase est conçu pour protéger le moteur  alimentation à partir d'un réseau triphasé en cas de coupure de tension sur au moins une phase, de chute de tension symétrique sur trois phases ou de dissymétrie de tension entre phases, pouvant endommager le moteur, et protection du sens de rotation en cas de un changement dans l'ordre des phases devant le capteur.
Action
La décroissance de la tension dans au moins une, n'importe quelle phase ou l'asymétrie de la tension de déclenchement [V] entre les phases au-dessus du seuil défini entraînera la commutation du moteur désactivé. Le moteur sera également arrêté en cas de baisse symétrique de la tension entre phases sur les trois phases en dessous de 320V. L'arrêt aura lieu avec un délai défini par l'utilisateur (0, 2÷5sec). La réactivation se fera automatiquement lorsque l'asymétrie descendra de 5V en dessous du seuil réglé (c'est-à-dire de la valeur de l'hystérésis de tension). Avec les anomalies ci-dessus, le démarrage du moteur est impossible. En cas de changement dans l'ordre des phases avant le capteur, provoquant un changement indésirable du sens de rotation du moteur, le capteur ne permettra pas le démarrage du moteur. La réactivation est possible après le retour de la séquence de phase correcte.
