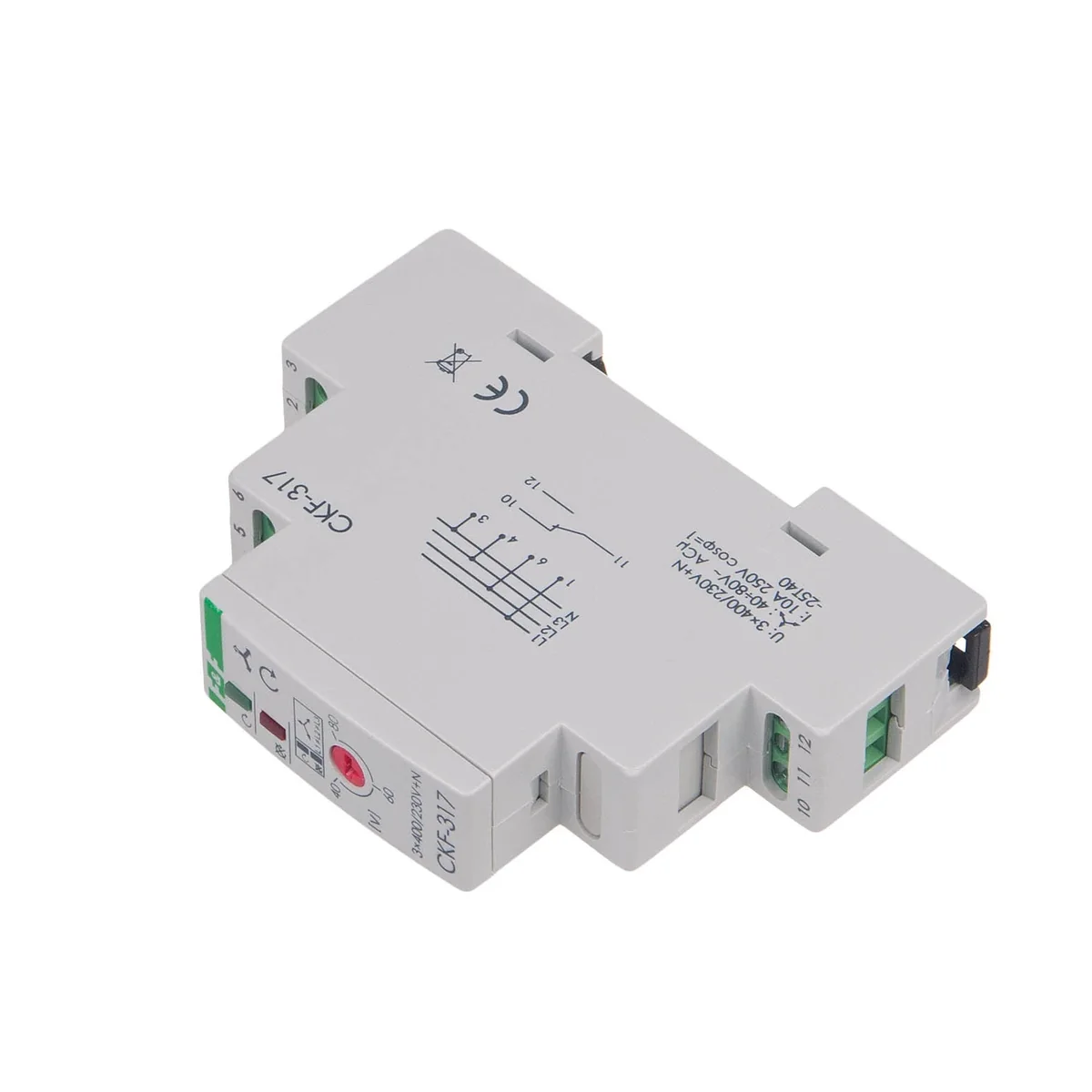

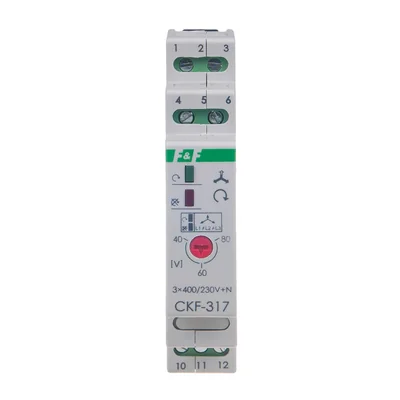

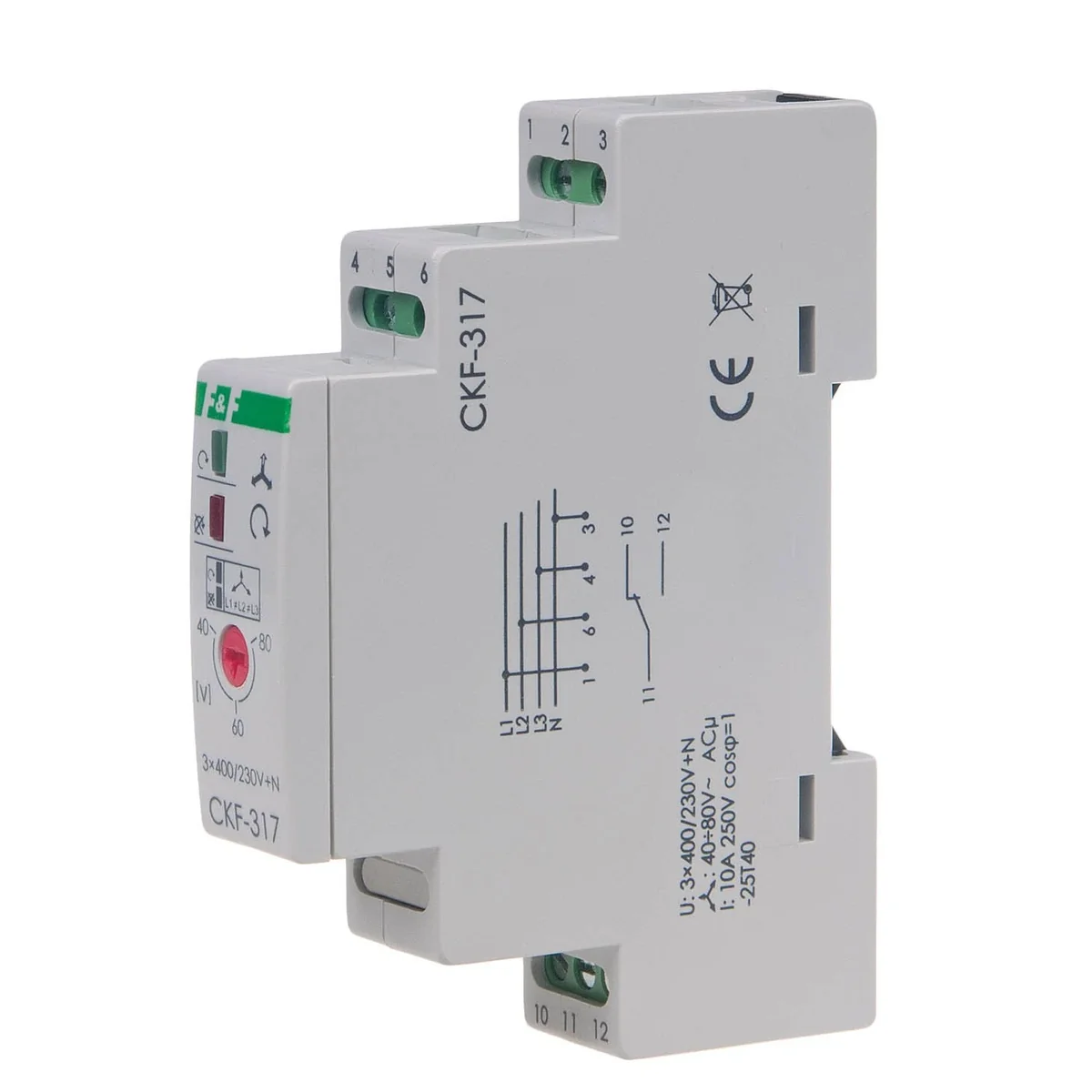

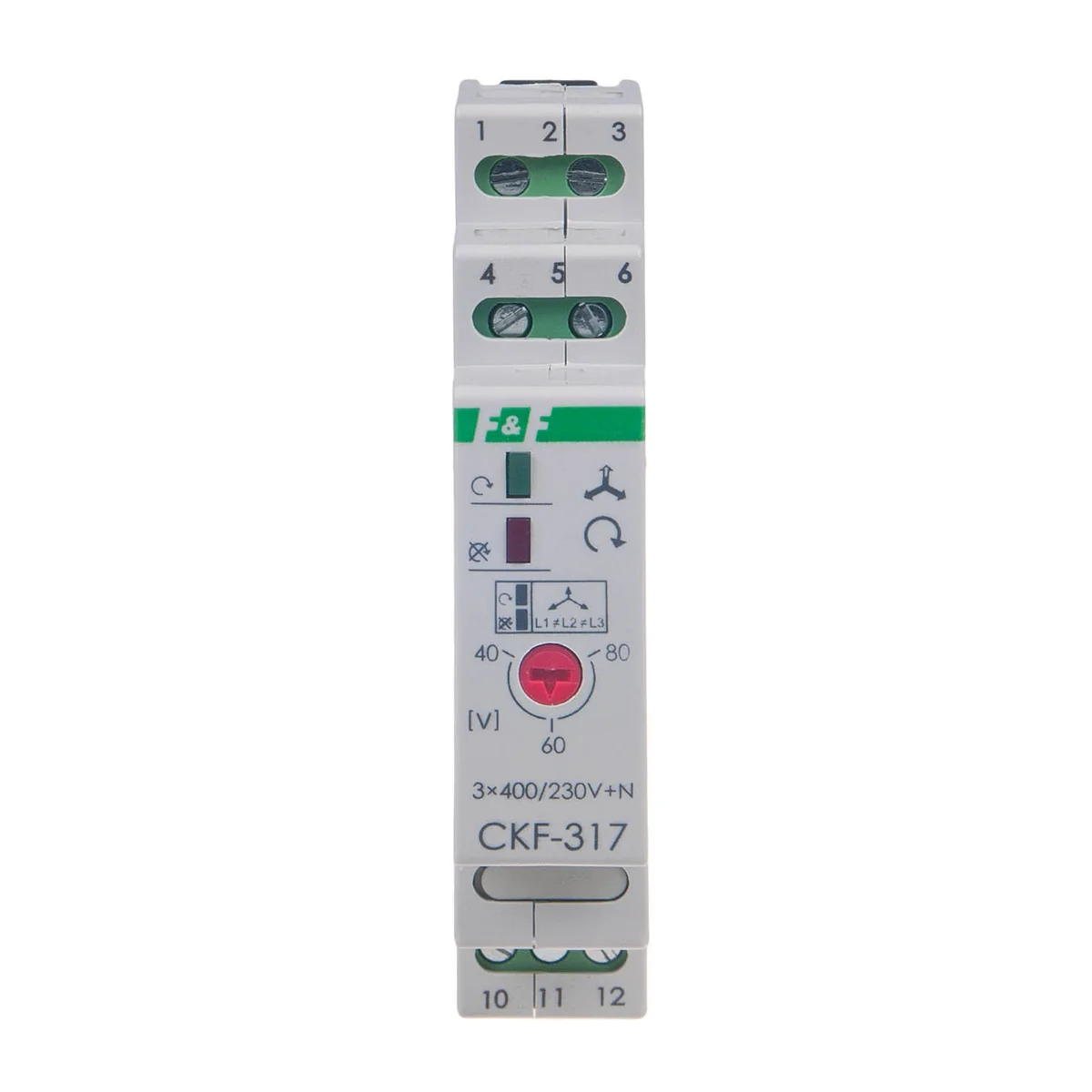

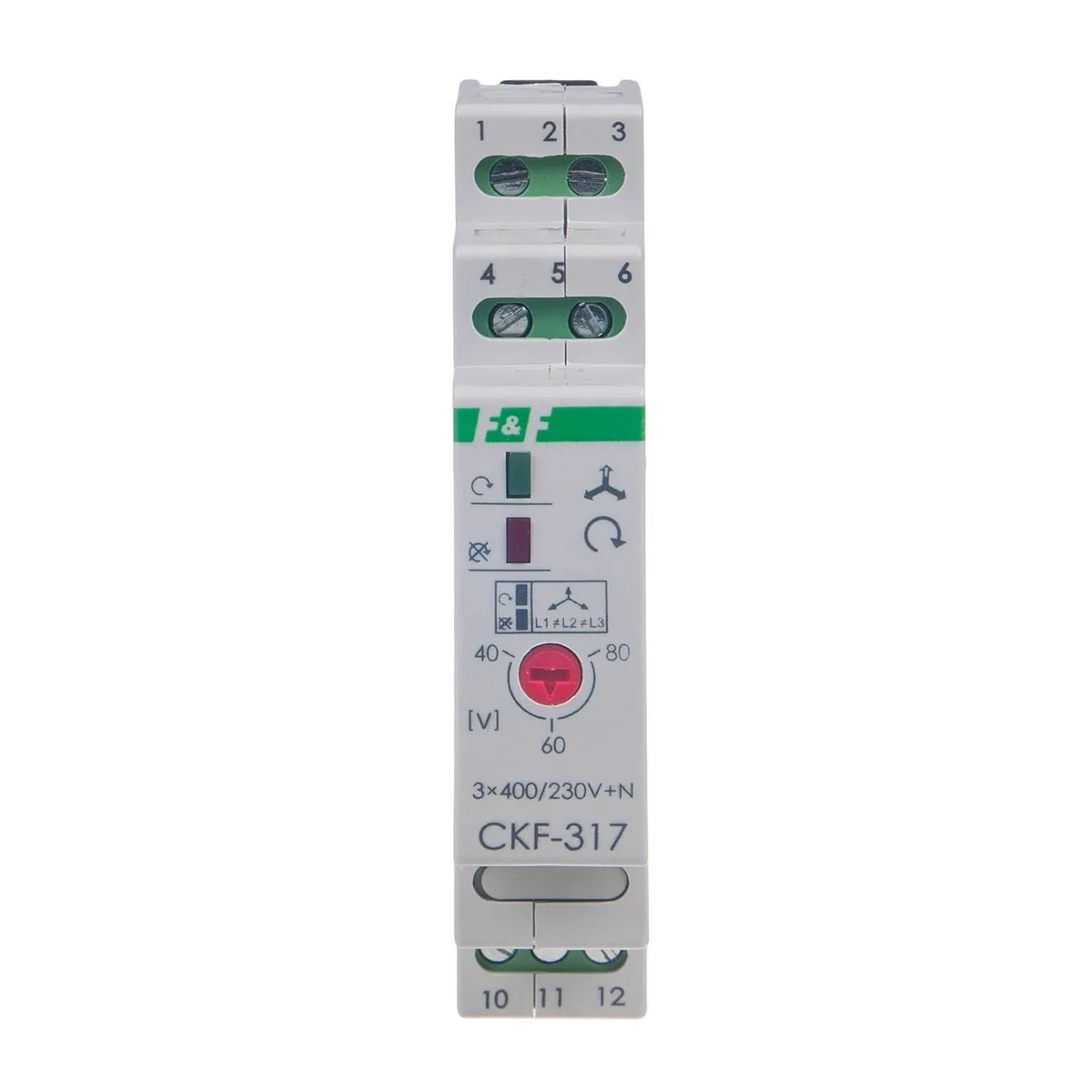

Capteur de séquence et de perte de phase CKF-317 CKF-317

Utilisation prévue
Le capteur de séquence et de perte de phase est conçu pour protéger les moteurs électriques alimentés à partir d'un réseau triphasé en cas de perte de tension dans au moins une phase ou dissymétrie de tension entre phases, menaçant la destruction du moteur, et protection du sens de rotation du moteur en cas de changement de phase devant le capteur.
Action
Panne de tension dans au moins une, n'importe quelle phase  ou Un déséquilibre de tension [V] entre les phases au-dessus du seuil d'activation entraînera l'arrêt du moteur. L'extinction s'effectuera avec un retard de 4 secondes, ce qui évite une déconnexion accidentelle du moteur en cas de chute de tension momentanée. La réactivation se produira automatiquement lorsque  augmentation de la tension de 5 V au-dessus de la tension de fonctionnement  ; (c'est-à-dire la valeur de l'hystérésis de tension). Avec les anomalies ci-dessus, le démarrage du moteur est impossible. En cas de changement dans l'ordre des phases avant le capteur, provoquant un changement indésirable du sens de rotation du moteur, le capteur ne permettra pas le démarrage du moteur. La réactivation est possible après le retour de la séquence de phase correcte.
