Descrizione del prodotto

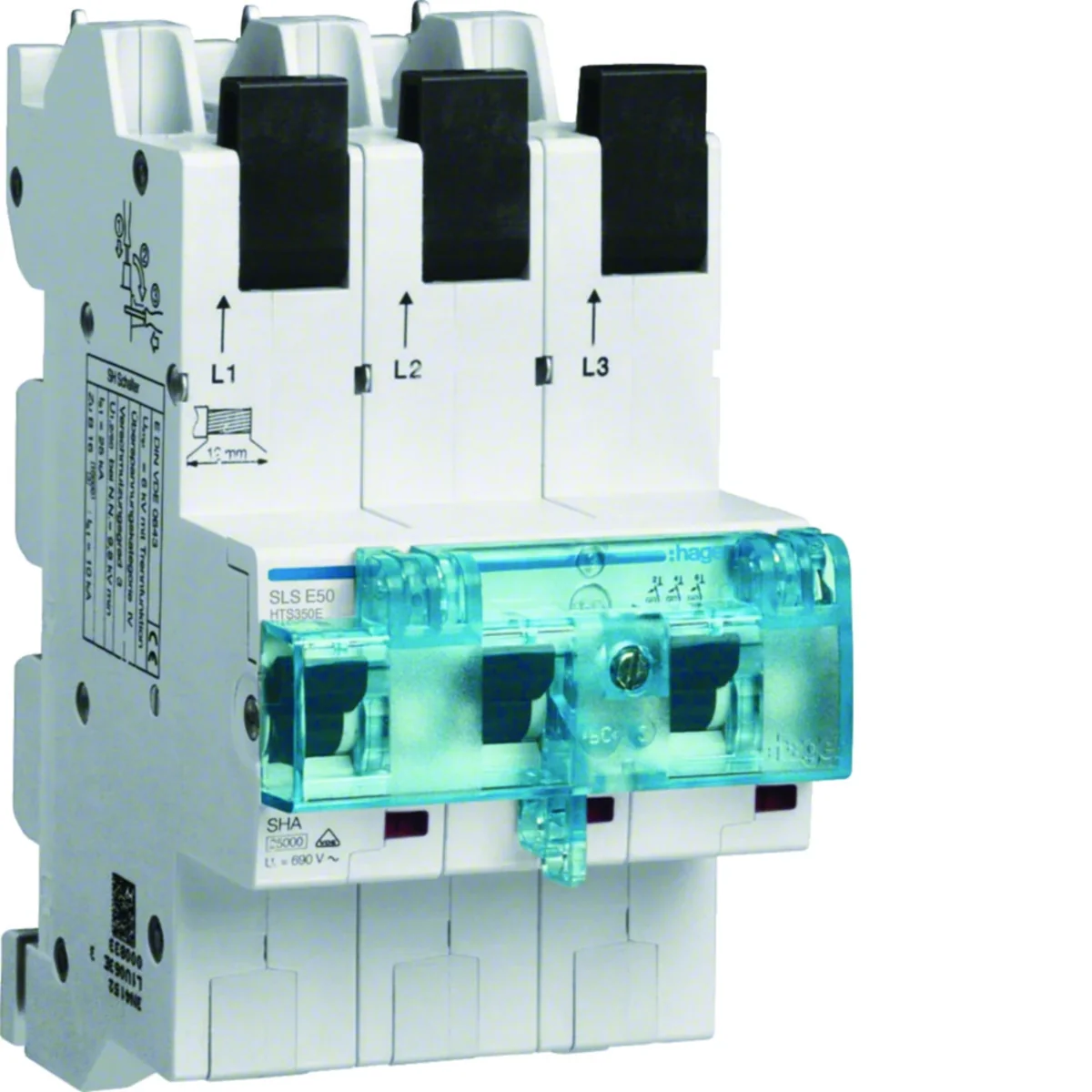

Disjoncteur sélectif à maximum de courant série SLS.

50A,
pour montage sur jeu de barres,< / li>
pour espacement barres 40 mm Cu 12x5/10mm,
caractéristique de déclenchement E :
- déclencheur thermique 1,05 à 1,20 x IN
- déclencheur électromagnétique 5 x 6,25 IN
tension nominale : 230/400 V
indicateur de position de contact

Spécifications de la série SLS :

Le disjoncteur sélectif assure une facilité de fonctionnement du disjoncteur, une résistance élevée aux courts-circuits (25 kA) et une sélectivité totale pour les disjoncteurs standards protégés. Aux fins d'une intégration complète avec les protections de base, des caractéristiques de déclenchement spéciales E et Cs ont été développées, ce qui permet d'utiliser pleinement les capacités de protection de l'ensemble du système.

Fréquence nominale [Hz]

60
Nombre de pôles

3
Tension d'isolation nominale [V]

690
Famille

SLS
Puissance dissipée [W]

10
Puissance dissipée par pôle [W]

7,4
Hauteur [mm]

158
Durabilité mécanique (nombre de cycles)

10000
Tension de commutation nominale [V]

230/400
Valeur max/min du courant alternatif d'activation de la protection

5/6,25 po
température de stockage [°C]

de -25 à 80
Section de câble (cordon) [mm²]

1 - 16
PKWIU

27.12.22.0

Longueur [mm]

114,2
Installation

Sur le rail TH-35
Courant nominal [A]

50
Niveau de sécurité

IP20
perte de puissance [W]

22,2
Largeur [mm]

81
Endurance électrique (nombre de cycles)

1500
Plage de température de fonctionnement [°C]

de -25 à 55
Nombre de modules

4,5
Courant de coupure de court-circuit de fonctionnement Ics [kA]

12,5
Tension de surtension nominale [V]

6000
Section de conducteur (fil) [mm²]

1 - 25

Altri dati tecnici

Charakterystyka wyzwalania

E
Prąd znamionowy

50 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

Non
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

3
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	1 pezzi	8 pezzi	192 pezzi
Peso (kg)	1,078	1,250	10,450	273,800
Larghezza (m)	0,081	0,150	0,315	0,800
Lunghezza (m)	0,151	0,085	0,211	0,994
Profondità (m)	0,118	0,180	0,363	1,200
