Descrizione del prodotto

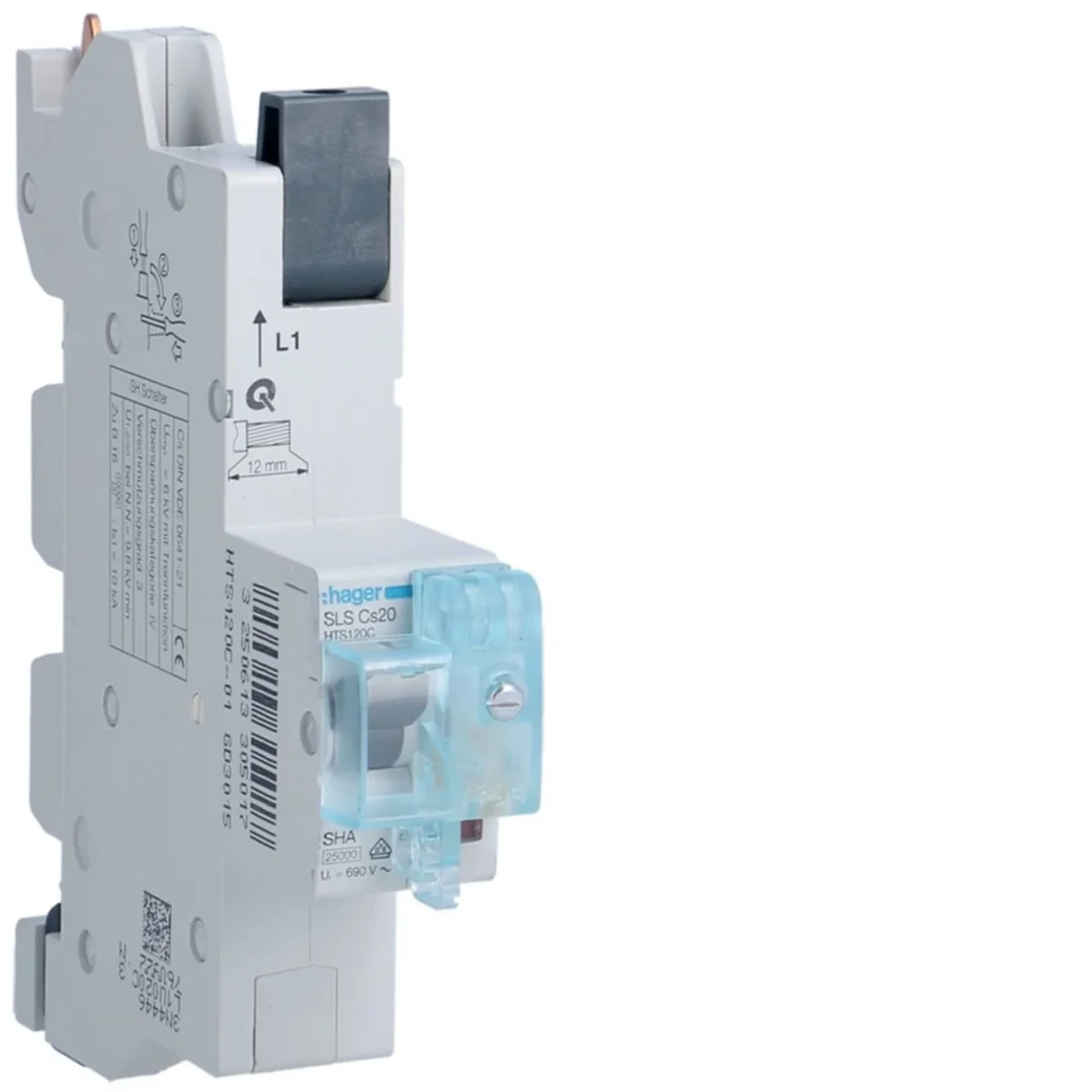

Disjoncteur sélectif à maximum de courant série SLS.

20A,
pour montage sur jeu de barres,< / li>
pour espacement barres 40 mm Cu 12x5/10mm,
caractéristique de déclenchement Cs :
- déclencheur thermique 1,13 à 1,45 x IN
- 6,5 x 10 IN déclencheur électromagnétique
tension nominale : 230/400 V
indicateur de position de contact

Spécifications de la série SLS :

Le disjoncteur sélectif assure une facilité de fonctionnement du disjoncteur, une résistance élevée aux courts-circuits (25 kA) et une sélectivité totale pour les disjoncteurs standards protégés. Aux fins d'une intégration complète avec les protections de base, des caractéristiques de déclenchement spéciales E et Cs ont été développées, ce qui permet d'utiliser pleinement les capacités de protection de l'ensemble du système.

Fréquence nominale [Hz]

60
Nombre de pôles

1
Tension d'isolation nominale [V]

690
Famille

SLS
Puissance dissipée [W]

6,5
Puissance dissipée par pôle [W]

3,7
Hauteur [mm]

158
Durabilité mécanique (nombre de cycles)

10000
Tension de commutation nominale [V]

230/400
Valeur max/min du courant alternatif d'activation de la protection

6,5/10 po
température de stockage [°C]

de -25 à 80
Section de câble (cordon) [mm²]

1 - 16
PKWIU

27.12.22.0

Longueur [mm]

114,2
Installation

Sur le rail TH-35
Courant nominal [A]

20
Niveau de sécurité

IP20
perte de puissance [W]

3,7
Largeur [mm]

27
Endurance électrique (nombre de cycles)

1500
Plage de température de fonctionnement [°C]

de -25 à 55
Nombre de modules

1,5
Courant de coupure de court-circuit de fonctionnement Ics [kA]

12,5
Tension de surtension nominale [V]

6000
Section de conducteur (fil) [mm²]

1 - 25

Altri dati tecnici

Charakterystyka wyzwalania

Cs
Prąd znamionowy

20 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

Non
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

1
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	3 pezzi	24 pezzi	576 pezzi
Peso (kg)	0,426	1,281	10,696	281,704
Larghezza (m)	0,027	0,150	0,315	0,800
Lunghezza (m)	0,151	0,083	0,219	1,026
Profondità (m)	0,118	0,180	0,370	1,200
