Descripción del producto

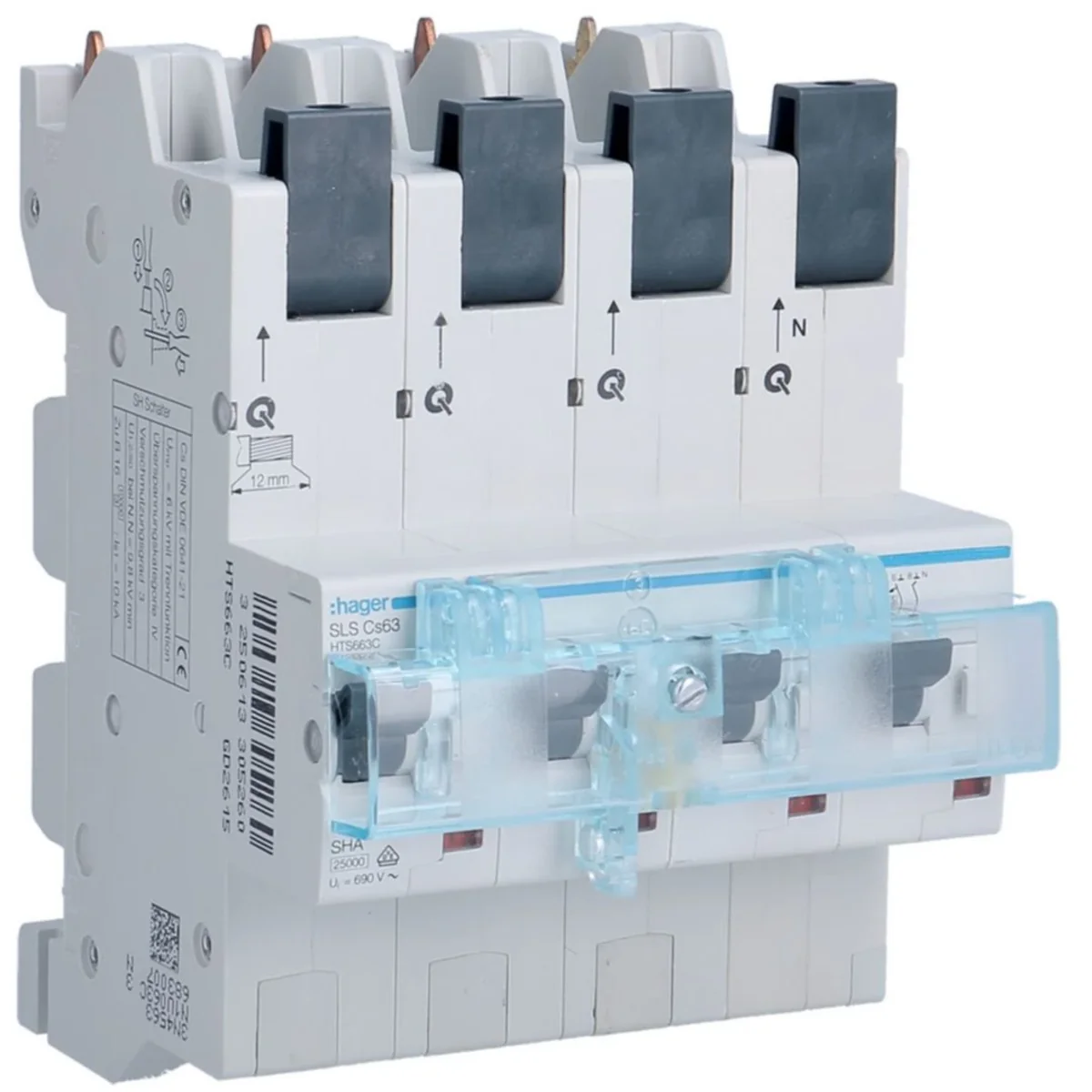

Disjoncteur sélectif à maximum de courant MCB, série SLS.

63A,
nombre de pôles : 3P+ N,
pour montage sur jeux de barres,
pour jeux de barres avec une distance de 40 mm Cu 12x5/10mm,
caractéristique de déclenchement Cs :
- déclencheur thermique 1,13 à 1,45 x IN
- déclencheur électromagnétique 6,5 x 10 IN
tension nominale : 230/400 V< /li>
indicateur de position de contact

Spécifications de la série SLS :

Le disjoncteur sélectif assure un fonctionnement facile du disjoncteur, une résistance élevée aux courts-circuits (25 kA) et une sélectivité totale pour les disjoncteurs standards protégés. Aux fins d'une intégration complète avec les protections de base, des caractéristiques de déclenchement spéciales E et Cs ont été développées, ce qui permet d'utiliser pleinement les capacités de protection de l'ensemble du système.

Fréquence nominale [Hz]

60
Nombre de pôles

4
Tension d'isolation nominale [V]

690
Famille

SLS
Puissance dissipée [W]

10
Puissance dissipée par pôle [W]

10
Hauteur [mm]

158
Durabilité mécanique (nombre de cycles)

10000
Tension de commutation nominale [V]

230/400
Valeur max/min du courant alternatif d'activation de la protection

6,5/10 po
température de stockage [°C]

de -25 à 80
Section de câble (cordon) [mm²]

1 - 16
PKWIU

27.12.22.0

Longueur [mm]

114,2
Installation

Sur le rail TH-35
Courant nominal [A]

63
Niveau de sécurité

IP20
perte de puissance [W]

30
Largeur [mm]

81
Endurance électrique (nombre de cycles)

1500
Plage de température de fonctionnement [°C]

de -25 à 55
Nombre de modules

6
Courant de coupure de court-circuit de fonctionnement Ics [kA]

12,5
Tension de surtension nominale [V]

6000
Section de conducteur (fil) [mm²]

1 - 25

Otros datos técnicos

Charakterystyka wyzwalania

Cs
Prąd znamionowy

63 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

Oui
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

4
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Empaquetado a granel

una especie de paquete		Karton	Pakiet	Paleta
Cantidad	1 uds.	1 uds.	6 uds.	144 uds.
Peso (kg)	1,450	1,562	9,812	223,056
Ancho (m)	0,108	0,153	0,318	0,800
Longitud (m)	0,151	0,115	0,214	1,150
Profundidad (m)	0,118	0,183	0,373	1,200
