Descripción del producto

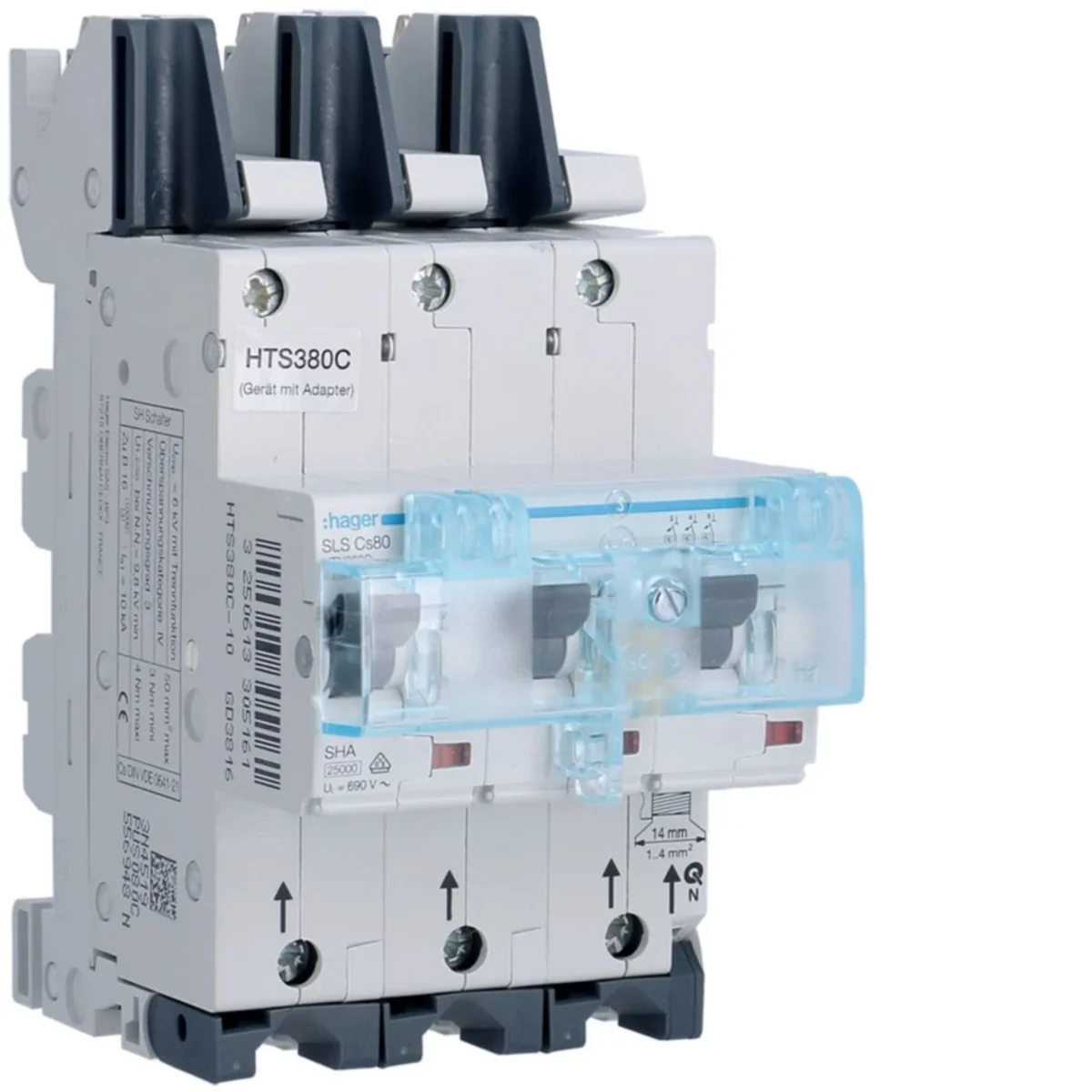

Disjoncteurs SLS - disjoncteurs sélectifs à maximum de courant
pour montage sur jeux de barres :
• pour jeux de barres avec une distance de 40 mm Cu 5/10x12 mm selon DIN 43870 partie 2
• pour courants de 10 à 63 A, sorties 1,5 à 16 mm² avec bornes sans vis
• Marquage VDE, compétence de contrôle de la production selon reg. VDE n° A639
Testé et certifié selon E DIN VDE 0643:2003-09 chapitre 5 à 8.18 et DIN EN 60947-1 (VDE 0660 Teil 100):2002-12 EN 60947-1:1999 chapitre 8.2.5.2, 8.2.5.3. A1:2000 et A2:2003 DIN VDE 0641-21
• lieu d'application principal :
protection pré-compteur
• Caractéristique de déclenchement Cs -
déclencheur thermique
1,13 à 1,45 x IN
- déclencheur électromagnétique
6,5 x 10 PO
• tension nominale 230/400V~
• capacité de commutation en court-circuit 25 kA
• peut être fermé et verrouillé en standard
• L1, L2, L3 fournis séparément
• indicateur d'état de la position du contact
• conforme à la norme EN 60898

Fréquence nominale [Hz]

50/60
Installation

Pour rails
Courant nominal [A]

80
Largeur [mm]

81
Hauteur [mm]

158
Durabilité mécanique (nombre de cycles)

10000
Tension nominale CA [V]

230/400

Nombre de pôles

3
Tension d'isolation nominale [V]

690
Puissance dissipée [W]

42,6
Température de travail [°C]

-25 à 55
Endurance électrique (nombre de cycles)

1500
Nombre de modules

4,5
PKWIU

27.12.22.0

Otros datos técnicos

Charakterystyka wyzwalania

Cs
Prąd znamionowy

80 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

Non
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

3
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Empaquetado a granel

una especie de paquete		Karton	Pakiet	Paleta
Cantidad	1 uds.	1 uds.	8 uds.	192 uds.
Peso (kg)	1,200	1,338	11,090	289,160
Ancho (m)	0,081	0,150	0,315	0,800
Longitud (m)	0,151	0,084	0,210	0,990
Profundidad (m)	0,118	0,180	0,365	1,200
