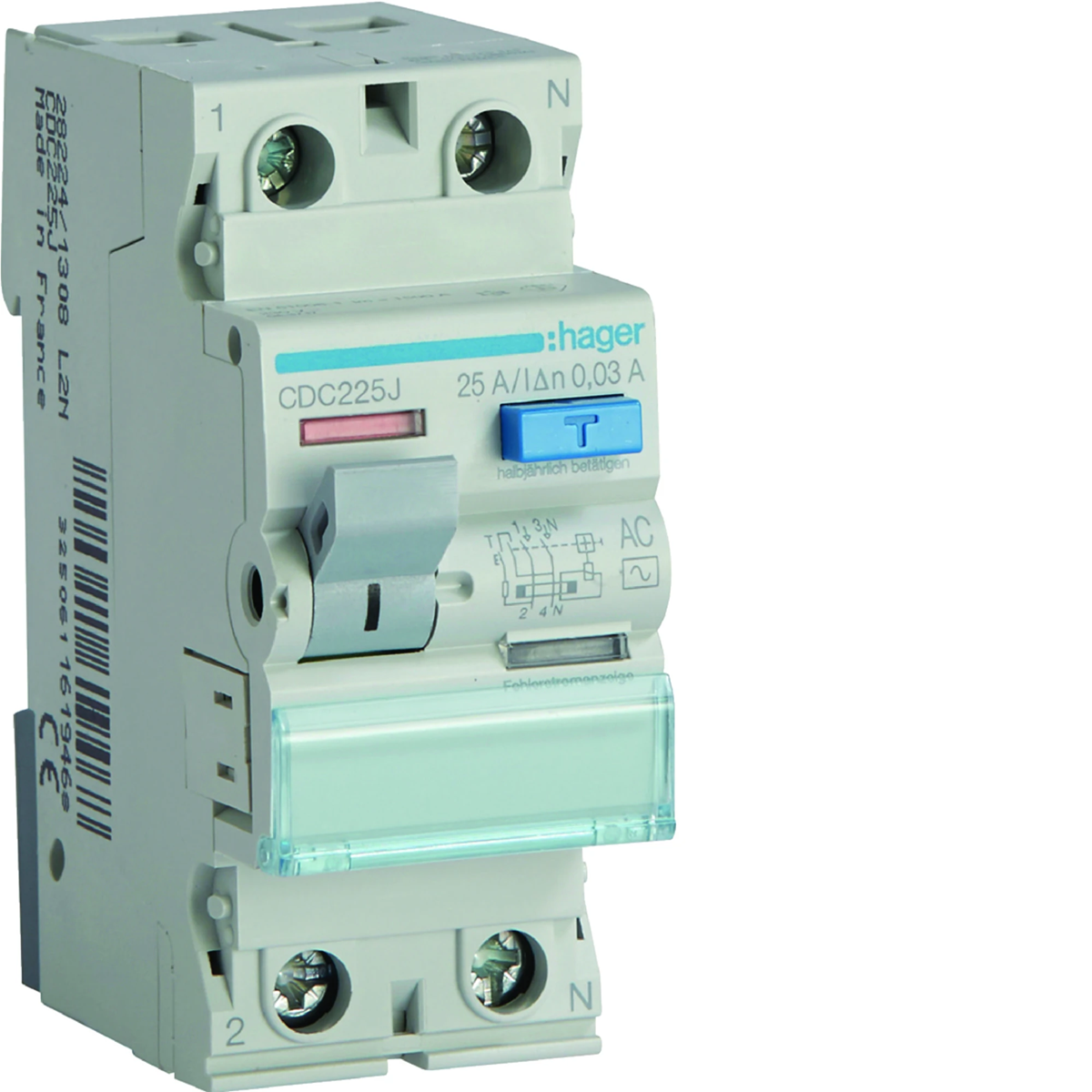

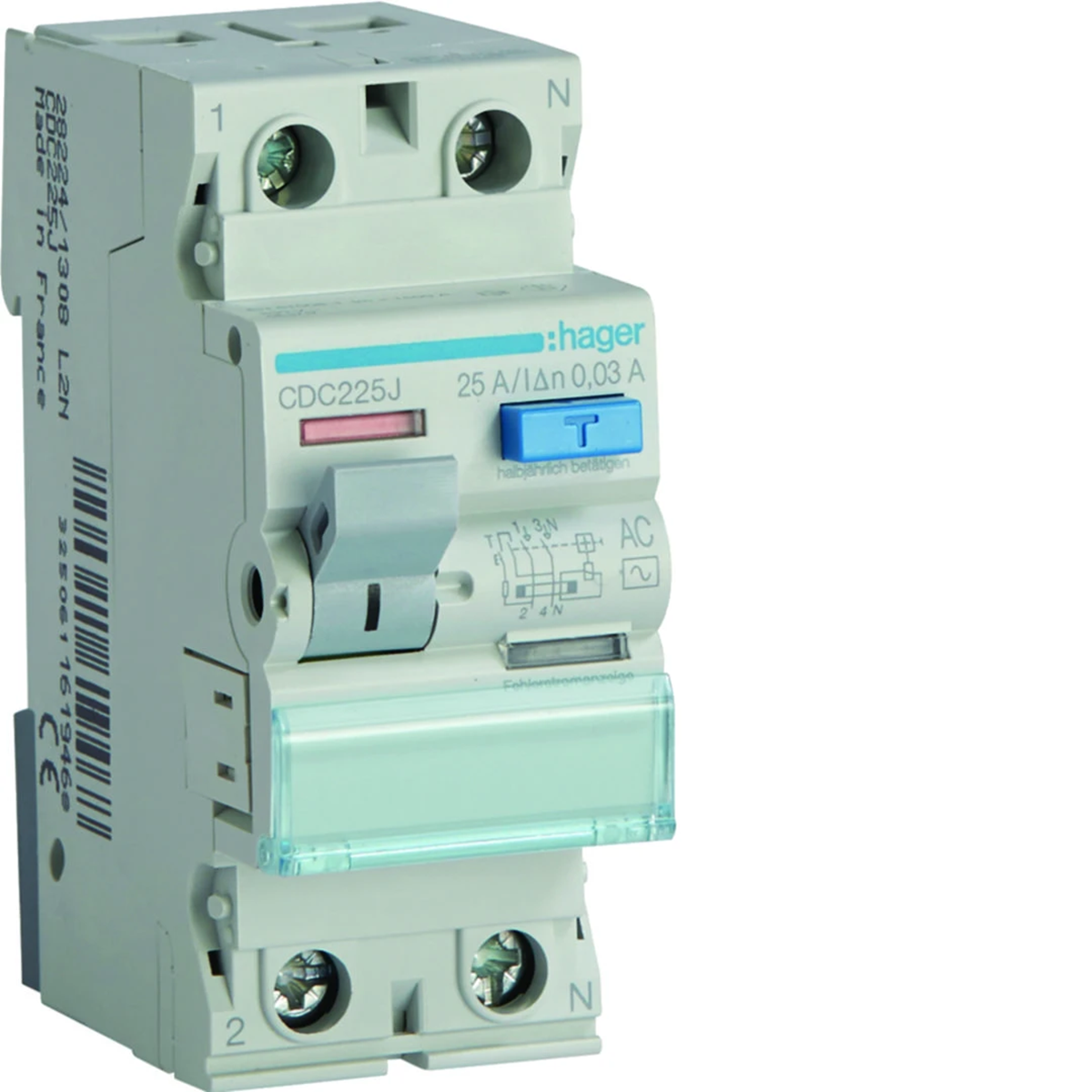

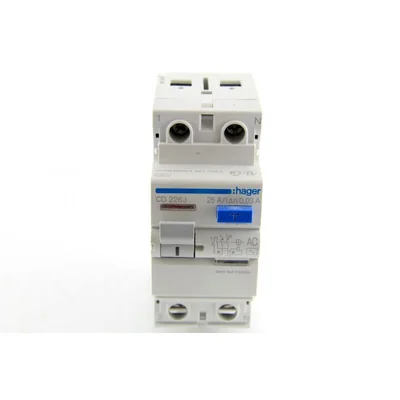

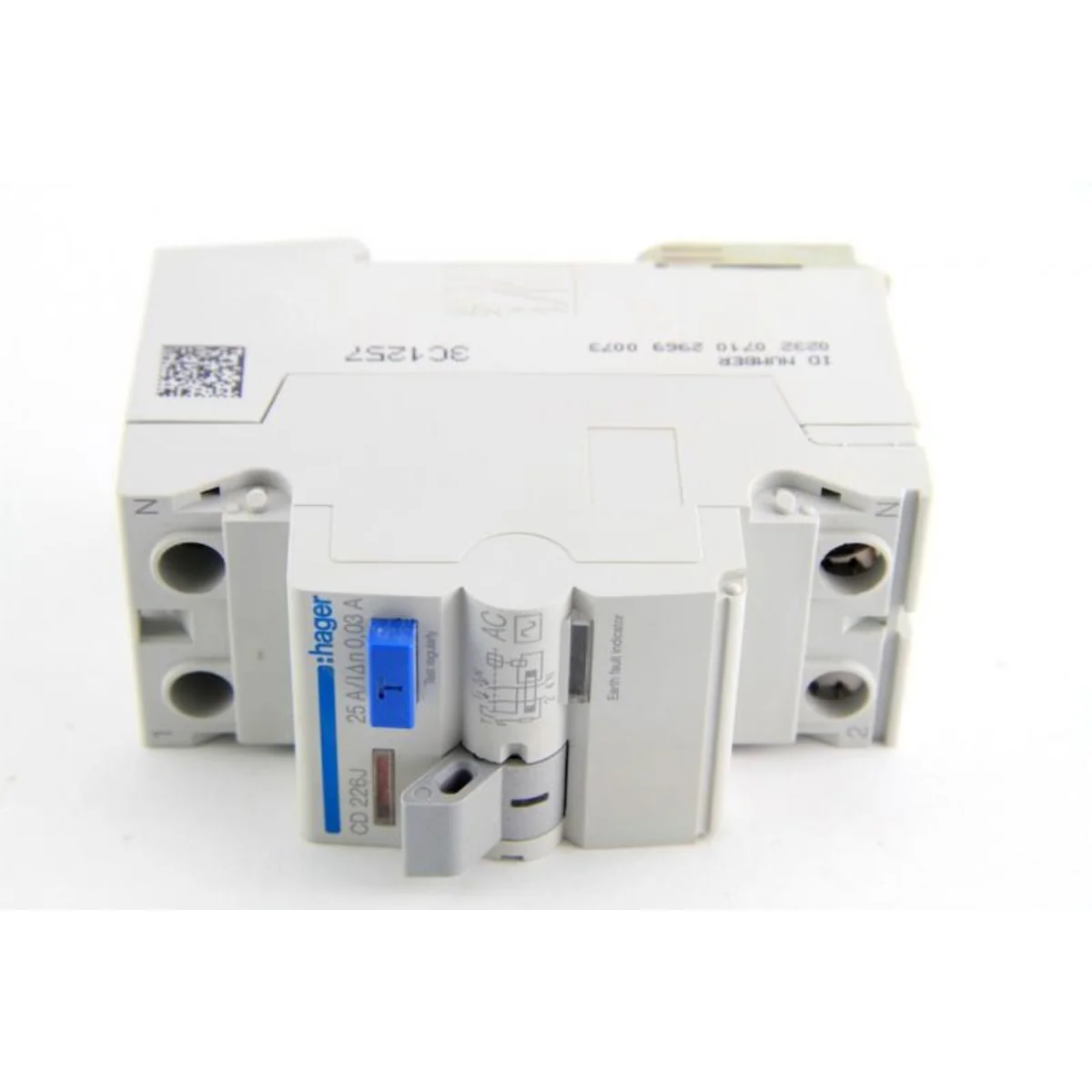

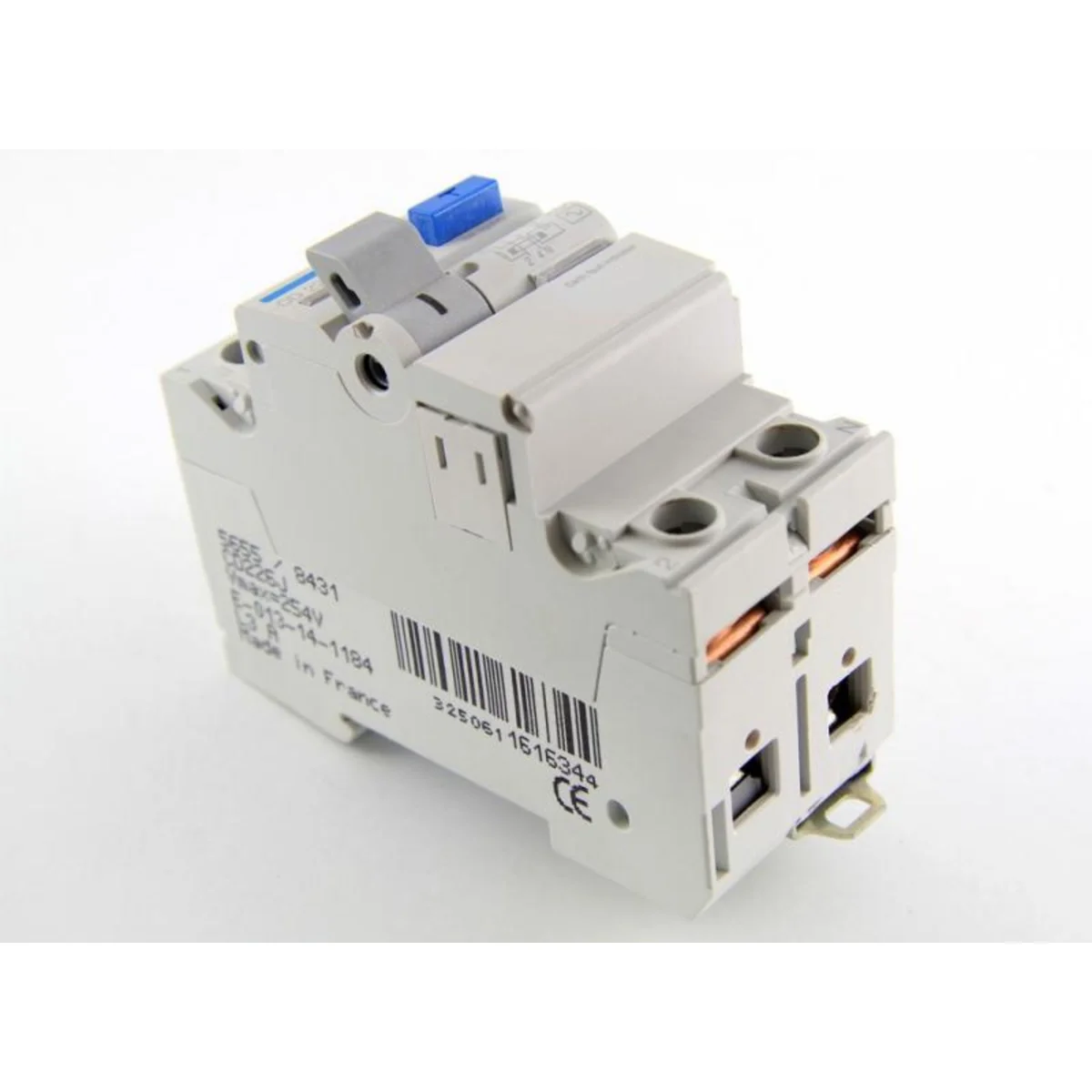

Description du produit

RCD Type AC

• DDR à haute et moyenne sensibilité, courants résiduels AC (courant alternatif sinusoïdal),

• Tension nominale de fonctionnement : 230/ 400 V AC - disjoncteur bipolaire, 400 V AC - disjoncteur tétrapolaire,

• courant résiduel nominal de fonctionnement dans la plage de 10 mA à 500 mA,

• pouvoir de fermeture et de coupure (Im) : 1500 A,

• courant assigné de court-circuit (Inc) : la valeur dépend du courant assigné de la protection contre les courts-circuits protégeant le DDR,

• indicateur optique de fonctionnement (ouverture/fermeture du disjoncteur et déclenchement du disjoncteur dû au courant résiduel),

• large gamme d'accessoires,
< br/> • possibilité de raccordement par peignes verticaux et horizontaux,

• bornes à cage :

- disjoncteurs avec un courant nominal de 16 ÷ 63 A : câbler jusqu'à 25 mm2, fil toronné jusqu'à 16 mm2

- disjoncteurs avec un courant nominal de 80 ÷ 125 A : fil jusqu'à 50 mm2, fil toronné jusqu'à 35 mm2,

• degré de protection : IP2X pour les bornes, IP40 pour l'appareil intégré à l'appareillage.

Profondeur [mm]

70
Nombre de pôles

2
Courant différentiel [mA]

30
Puissance dissipée [W]

2,5
Hauteur [mm]

83
Tension de claquage [V]

500

Nombre de modules

2
Tension d'isolation nominale [V]

500
Courant nominal [A]

25
Largeur [mm]

35
Nombre de modules

2
PKWIU

27.12.23.0

Autres données techniques

Liczba biegunów

2
Prąd znamionowy

25 A
Napięcie znamionowe izolacji Ui

500 V
Sposób montażu

Szyna DIN
Ochrona selektywna

Non
Wytrzymałość zwarciowa (Icw)

6 kA
Z blokadą

Oui
Możliwość dodatkowego wyposażenia

Oui
Szerokość wyrażona liczbą modułów

2
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Napięcie znamionowe

230 V
Znamionowy prąd różnicowy

30 A
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Czułość

AC
Wyzwalanie krótkozwłoczne

Non
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Stopień ochrony (IP)

IP20
Głębokość wbudowania

70 mm
Stopień zanieczyszczenia

2
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Détails du fabricant

Producteur

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Numéro identifiant TVA

6460015532
GLN

5900009931532

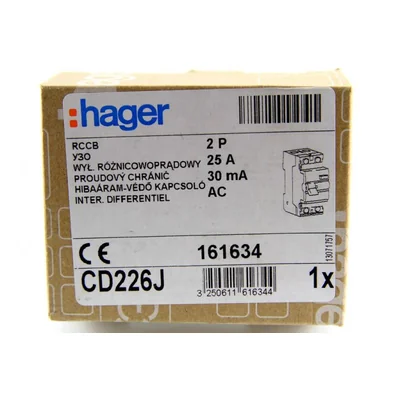

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	1 pcs.	60 pcs.	1440 pcs.
poids (kg)	0,186	0,195	12,080	312,920
Largeur (m)	0,035	0,080	0,320	0,800
Longueur (m)	0,085	0,045	0,215	1,050
Profondeur (m)	0,073	0,100	0,360	1,200
