Description du produit

Les fusibles avec leurs avantages (rapidité de fonctionnement, grande plage de courant, prix) présentent des inconvénients opérationnels difficilement acceptables : remplacement manuel lors du déclenchement, caractéristiques de déclenchement non adaptées aux nouveaux disjoncteurs automatiques, impermanence des propriétés de protection due au vieillissement d'éléments

Le disjoncteur sélectif répond à ces inconvénients en offrant une facilité de manœuvre du disjoncteur, une résistance élevée aux courts-circuits (25 kA) et une sélectivité totale pour les disjoncteurs standards protégés. Pour les besoins d'intégration complète avec les protections de base, des caractéristiques de déclenchement spéciales E et Cs ont été développées, qui permettent d'utiliser pleinement les capacités de protection de l'ensemble du système.

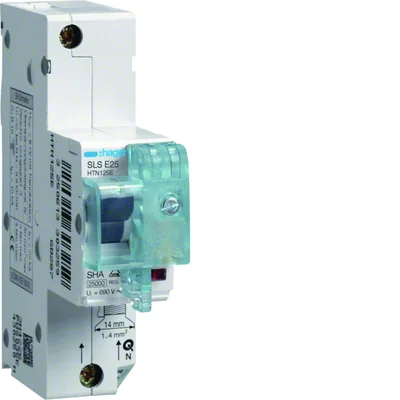

Disjoncteurs SLS - circuit de surintensité sélectif disjoncteurs
pour montage sur rail TS35 :
• Les disjoncteurs SLS peuvent être montés sur profilé support TS35 ou à l'aide d'un adaptateur sur jeux de barres (écartement
40 mm)
• Marquage VDE, expertise en contrôle de production
• testé et certifié selon E DIN VDE 0643:2003-09, DIN VDE 0641-21
• application principale : protection avant compteur
• selon EN 60898
• caractéristiques de déclenchement E -
- déclencheur thermique
1,05 à 1,20 x IN
déclencheur électromagnétique
5 x 6,25 IN
• tension nominale :
230/400V~
• pouvoir de coupure en court-circuit
25 kA
• peut être fermé et verrouillé en standard
• L1, L2, L3 commutés séparément
• indicateur d'état de la position du contactów
• pinces à cage :
- fil jusqu'à 50 mm²
- toron jusqu'à 35 mm²

Fréquence nominale [Hz]

50/60
Nombre de pôles

1
Tension d'isolation nominale [V]

690
perte de puissance [W]

3,5
Taper

E
Endurance électrique (nombre de cycles)

1500
Pouvoir de coupure nominal en court-circuit [kA]

25
Nombre de modules

1,5

Profondeur [mm]

85
Installation

rail DIN
Courant nominal [A]

25
Largeur [mm]

27
Hauteur [mm]

110
Durabilité mécanique (nombre de cycles)

10000
Tension de commutation nominale [V]

230/400
PKWIU

27.12.22.0

Autres données techniques

Charakterystyka wyzwalania

E
Prąd znamionowy

25 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

Non
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

1
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna DIN

Détails du fabricant

Producteur

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Numéro identifiant TVA

6460015532
GLN

5900009931532

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	3 pcs.	24 pcs.	576 pcs.
poids (kg)	0,320	1,050	8,807	234,368
Largeur (m)	0,027	0,120	0,318	0,800
Longueur (m)	0,110	0,084	0,211	0,994
Profondeur (m)	0,089	0,149	0,364	1,200
