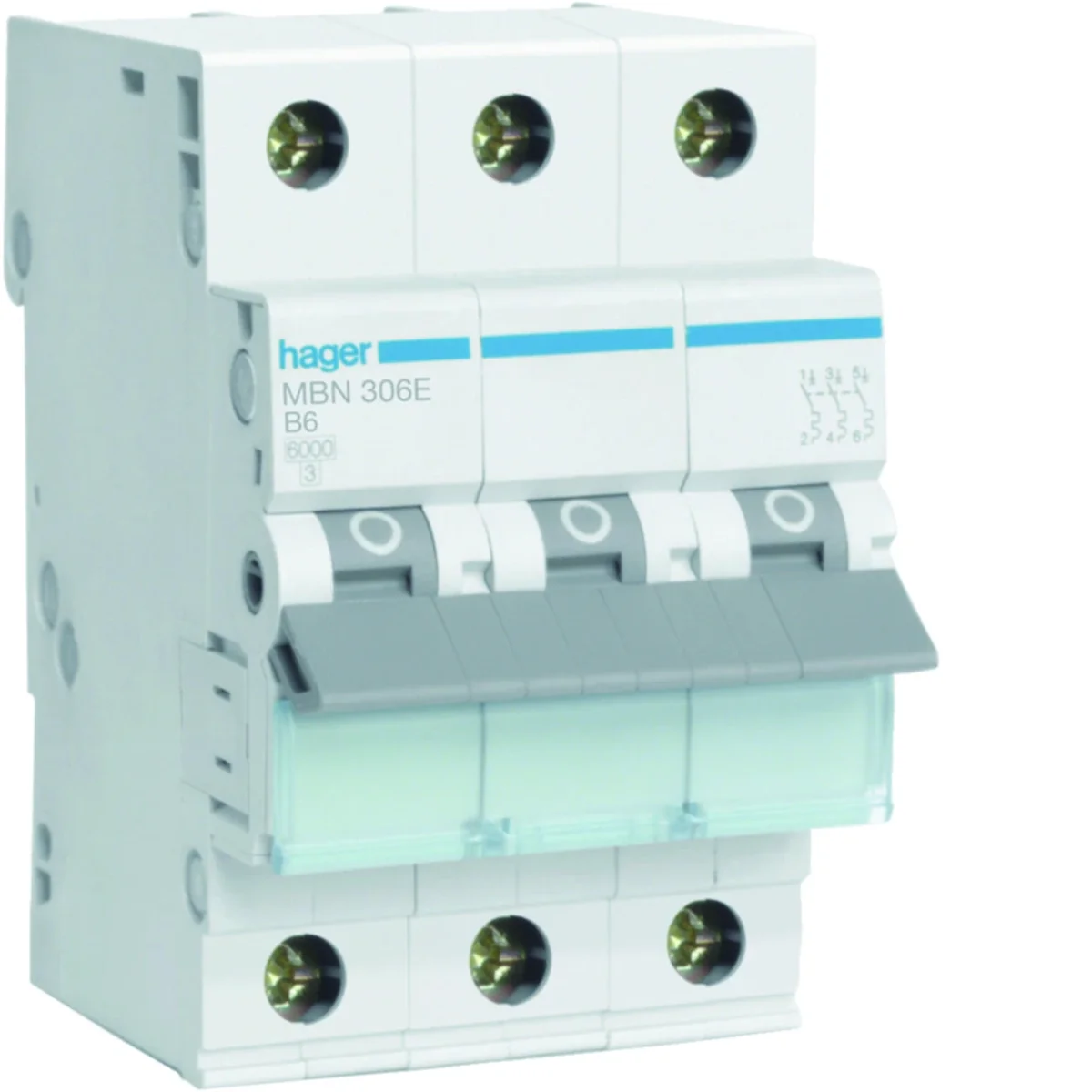

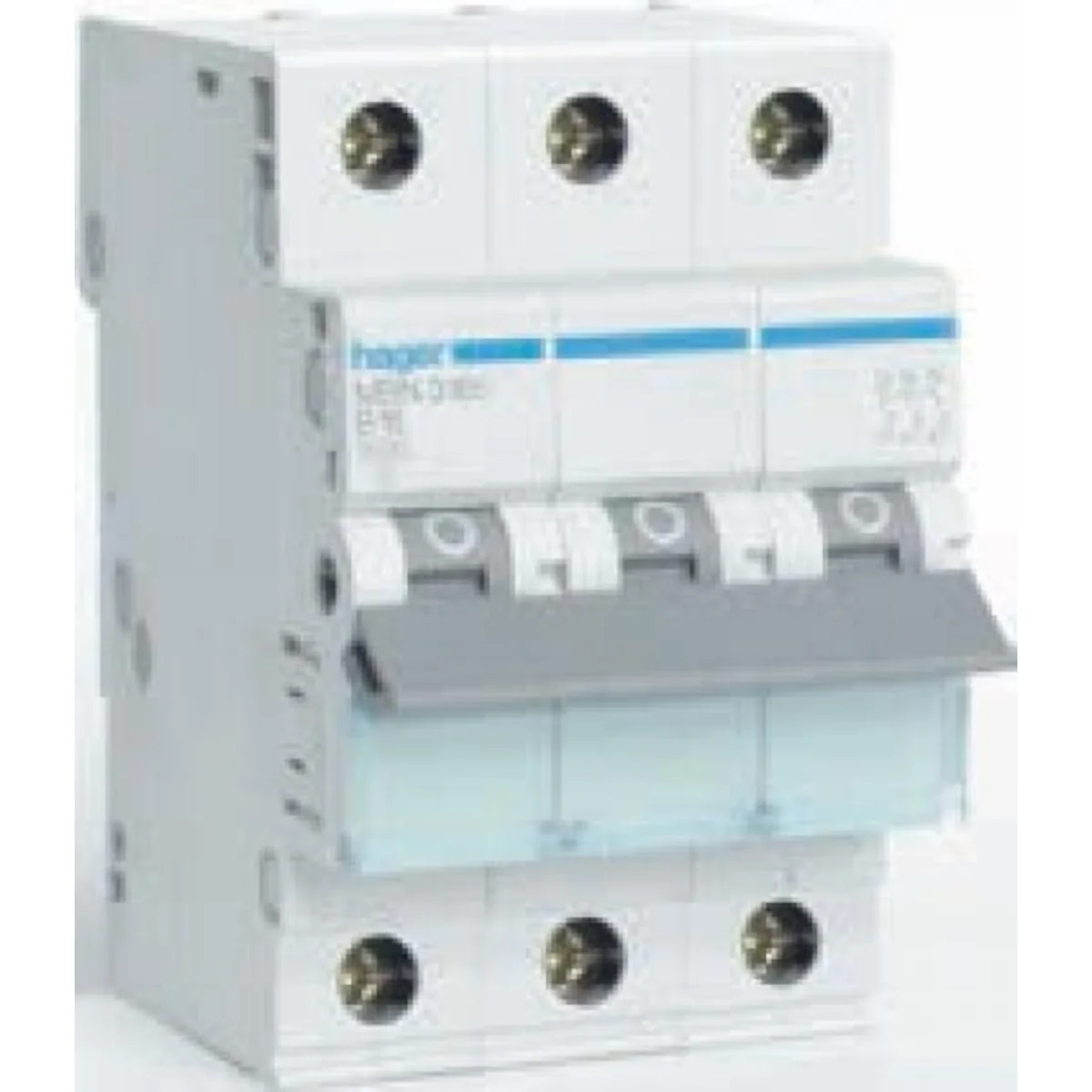

Disjoncteur miniature 6kA B 3 pôles 6A MBN306E

Index local:
ABB148HAGE
Numéro de catalogue:
MBN306E
Code EAN:
3250614313035
Producteur: HAGER
Caractéristique: b
Profondeur [mm]: 70
Nombre de modules: 3
Prix:
27,72 €
brut / pcs.
(y compris la TVA 23%)
Livraison en 3h
Accessible 29 pcs.
Ramassage en 1h
Quantité pcs.
(plusieurs:
1
)
Ajouter au presse-papiers
Imprimer

Description du produit

Disjoncteurs miniatures 0, 5 - 6 A. Type B Pouvoir de coupure nominal en court-circuit 6000 A
• pouvoir assigné de coupure en court-circuit : 6000 A, conformément à PN-EN 60898-1,
• classe de limitation énergétique : 3,
• tension assignée d'emploi : 230/400 V AC - disjoncteur unipolaire, 400 V AC - disjoncteur multipolaire,
• peut être utilisé dans les circuits DC,
• large gamme d'accessoires,
• possibilité de raccordement par peignes verticaux et horizontaux,
• bornes à cage : fil jusqu'à 25 mm2, toronné jusqu'à 16 mm2,
• champ de description avec rabat de sécurité,
• degré de protection : IP2X pour les bornes, IP40 pour l'appareil intégré au tableau.

Données techniques

  • Caractéristique
    b
  • Nombre de modules
    3
  • Tension nominale [V]
    230
  • Puissance dissipée [W]
    3.75
  • Hauteur [mm]
    83
  • Nombre de modules
    3
  • Profondeur [mm]
    70
  • Nombre de pôles
    3
  • Courant nominal [A]
    6
  • Largeur [mm]
    52.5
  • Pouvoir de coupure nominal en court-circuit [kA]
    6
  • PKWIU
    27.12.22.0

Autres données techniques

  • Głębokość wbudowania
    70 mm
  • Liczba biegunów (całkowita)
    3
  • Prąd znamionowy
    6 A
  • Napięcie znamionowe izolacji Ui
    500 V
  • Rodzaj napięcia
    AC
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
    10 kA
  • Klasa ograniczenia energii
    3
  • Kategoria przepięcia
    3
  • Możliwość dodatkowego wyposażenia
    Oui
  • Stopień ochrony (IP)
    IP20
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 25 mm²
  • Charakterystyka wyzwalania
    B
  • Liczba biegunów chronionych
    3
  • Napięcie znamionowe
    400 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    4 kV
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
    6 kA
  • Zakres częstotliwości
    50 ... 60 Hz
  • Jednocześnie rozłączany biegun N
    Non
  • Stopień zanieczyszczenia
    2
  • Szerokość wyrażona liczbą modułów
    3
  • Temperatura otoczenia w warunkach pracy
    -25 ... 70 °C
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 35 mm²

Détails du fabricant

Emballage en vrac

Une sorte de paquet Karton Pakiet Paleta
Quantité 1 pcs. 4 pcs. 48 pcs. 1152 pcs.
poids (kg) 0,280 1,196 14,696 375,704
Largeur (m) 0,052 0,102 0,318 0,800
Longueur (m) 0,087 0,079 0,234 1,086
Profondeur (m) 0,073 0,227 0,372 1,200
