Description du produit

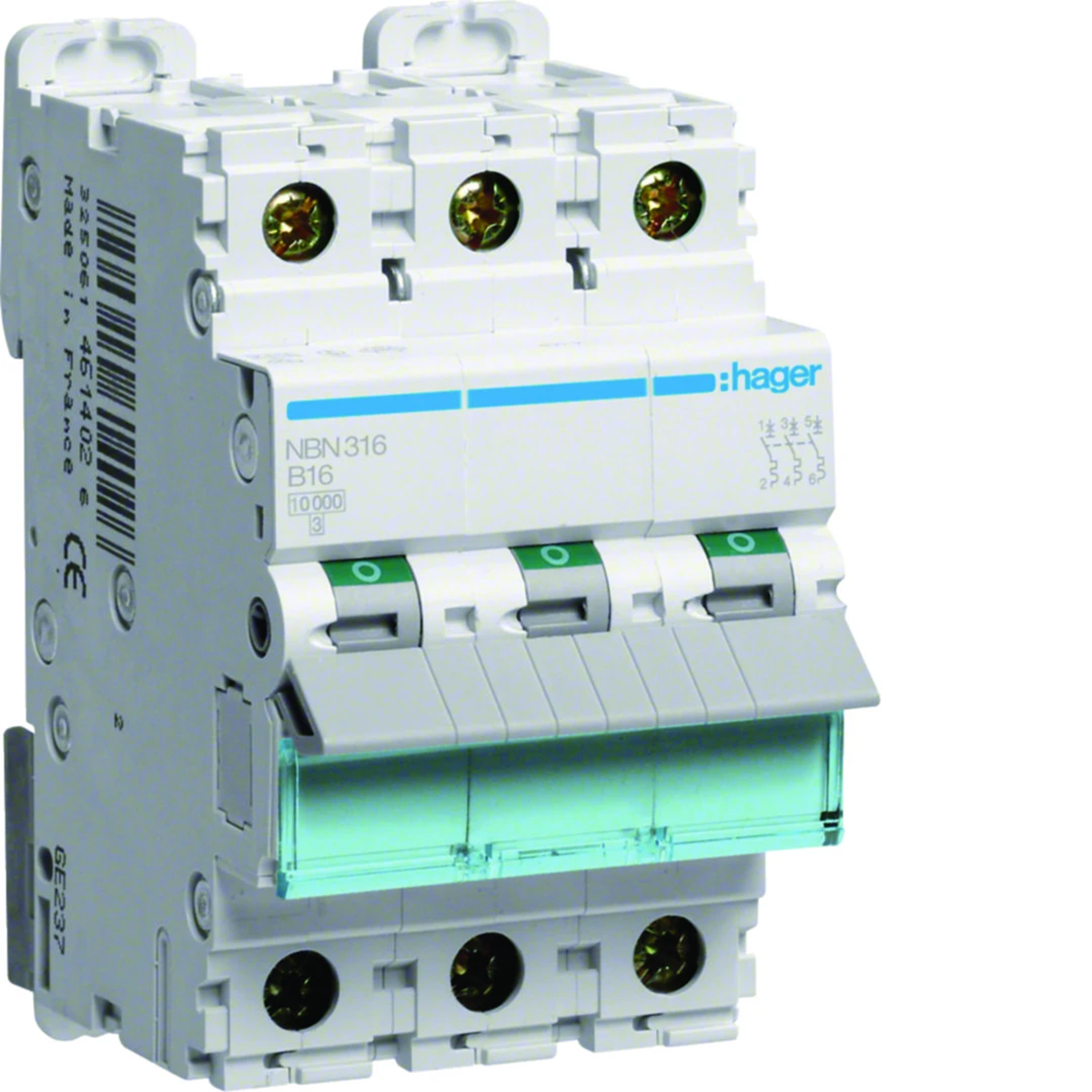

Disjoncteurs miniatures 0,5 - 16 A. Type B, C et D Pouvoir de coupure nominal en court-circuit 10000 A
• pouvoir assigné ultime de coupure en court-circuit (Icu) : 15 kA, conformément à PN-EN 60947-2,
• classe de limitation énergétique : 3,
• tension nominale de fonctionnement : 230/400 V AC - disjoncteur unipolaire, 400 V AC - disjoncteur multipolaire,
• peut être utilisé dans les circuits DC,
• large gamme d'accessoires, y compris les barrières isolantes entre les pôles,
• possibilité de raccordement par peignes verticaux et horizontaux,
• bornes à cage : fil jusqu'à 35 mm2, toron jusqu'à 25 mm2,
• champ de description avec rabat de sécurité,
• clips de montage ouvrants en haut et en bas,
• degré de protection : IP2X pour les bornes, IP40 pour l'appareil intégré au tableau

Caractéristique

b
Nombre de modules

3
Tension nominale [V]

230
Largeur [mm]

52,5
Pouvoir de coupure nominal en court-circuit [kA]

10
PKWIU

27.12.22.0

Profondeur [mm]

70
Nombre de pôles

3
Courant nominal [A]

16
Hauteur [mm]

83
Nombre de modules

3

Autres données techniques

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

3
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Oui
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

B
Liczba biegunów chronionych

3
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

Non
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Détails du fabricant

Producteur

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Numéro identifiant TVA

6460015532
GLN

5900009931532

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	4 pcs.	48 pcs.	1152 pcs.
poids (kg)	0,312	1,345	16,520	421,480
Largeur (m)	0,056	0,100	0,315	0,800
Longueur (m)	0,090	0,080	0,210	1,050
Profondeur (m)	0,075	0,225	0,360	1,200
