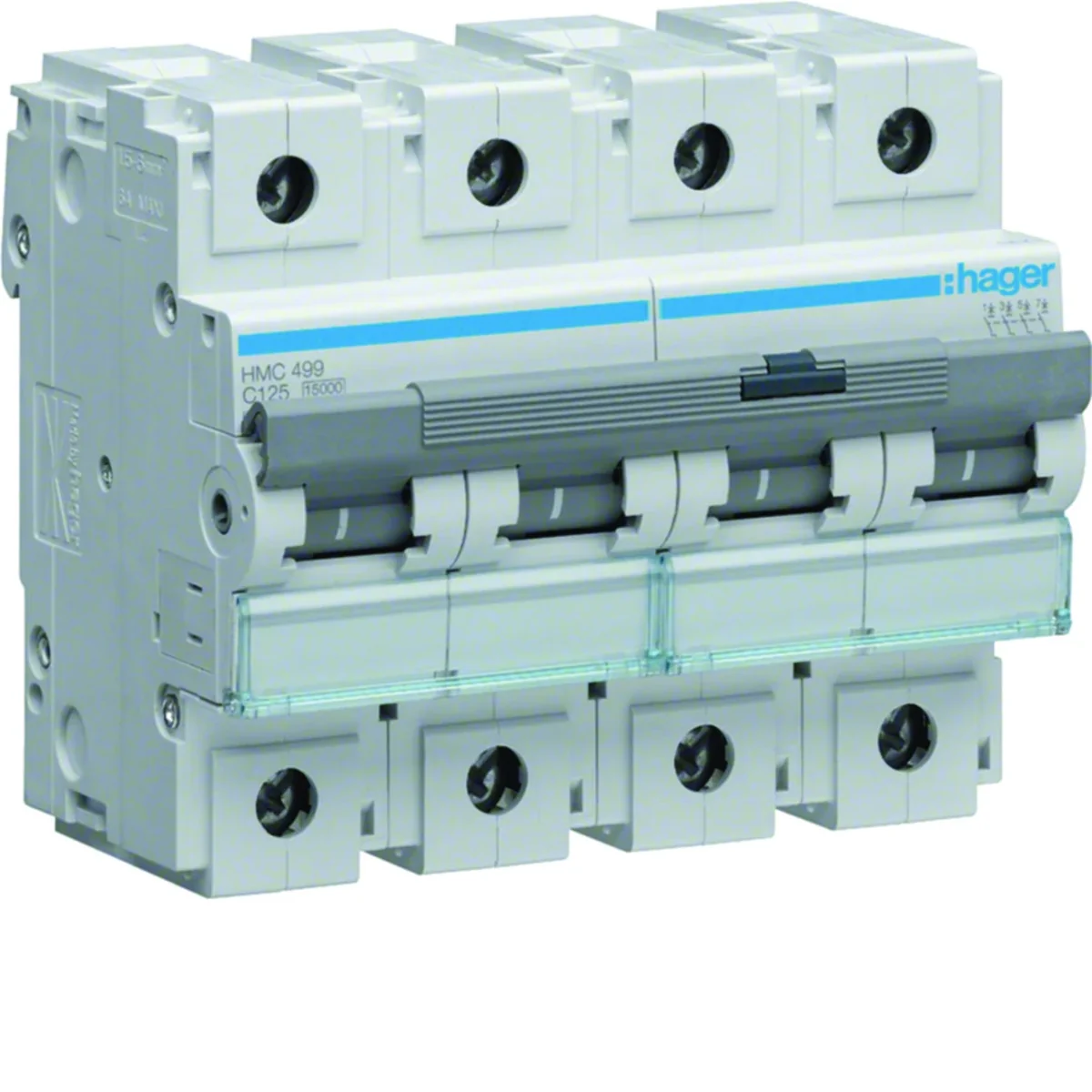

Disjoncteur MCB 15kA 4P C 125A HMC499
Index local:
ABC038HAGE
Numéro de catalogue:
HMC499
Code EAN:
3250613230241
Prix:
353,05 €
brut / pcs.
(y compris la TVA 23%)
Livraison en 3h
Ramassage en 1h
Quantité pcs.
(plusieurs:
1
)
Ajouter au presse-papiers
Imprimer
Renseignez-vous sur le produit
Description du produit
Disjoncteur MCB pour protéger l'installation électrique contre les effets des courts-circuits et des surcharges. Il peut également être utilisé comme moyen de protection contre les chocs électriques - arrêt automatique en cas de court-circuit avec une impédance négligeable entre le conducteur de ligne et la partie conductrice accessible ou le conducteur de protection.
Données techniques
-
Caractéristiquec
-
Profondeur [mm]70
-
Couple de serrage [Nm]3,5 à 5
-
Courant nominal [A]125
-
Niveau de sécuritéIP20
-
perte de puissance [W]42,25
-
Largeur [mm]106
-
Hauteur [mm]90
-
Durabilité mécanique (nombre de cycles)20000
-
Tension de commutation nominale [V]415
-
Nombre de modules6
-
Pouvoir de coupure ultime en court-circuit Icu pour 230V [kA]15
-
Pouvoir de coupure ultime en court-circuit Icu pour 400V [kA]15
-
Pouvoir ultime de coupure en court-circuit par pôle pour 400V [kA]4,5
-
Courant nominal à 40°C [A]119
-
Courant nominal à 50°C [A]112
-
Courant nominal à 60°C [A]105,6
-
Courant de coupure de court-circuit de fonctionnement Ics [kA]7,5
-
Type de tension d'alimentationCA
-
Facteur de correction du courant nominal pour 3 appareils installés côte à côte0,95
-
Nombre de pôles protégés4
-
Section de conducteur (fil) [mm²]70
-
Fréquence nominale [Hz]60
-
Nombre de pôles4
-
Tension d'isolation nominale [V]500
-
FamilleMCB
-
Puissance dissipée [W]20
-
Puissance dissipée par pôle [W]11,56
-
Type de connexionPinces avec système d'alignement
-
Endurance électrique (nombre de cycles)4000
-
Plage de température de fonctionnement [°C]de -5 à 60
-
Pouvoir assigné de coupure en court-circuit Icn [kA]15
-
Valeur max/min du courant alternatif d'activation de la protection5/10 po
-
Pouvoir de coupure ultime en court-circuit Icu pour 240V [kA]15
-
Pouvoir de coupure ultime en court-circuit Icu pour 415V [kA]15
-
Courant nominal à 30°C [A]125
-
Courant nominal à 45°C [A]115,7
-
Courant nominal à 55°C [A]109,1
-
Pouvoir de coupure en court-circuit de service Ics [%]50
-
température de stockage [°C]de -25 à 80
-
Facteur de correction du courant nominal pour 2 appareils installés côte à côte1
-
Tension de surtension nominale [V]6000
-
Section de câble (cordon) [mm²]35
-
PKWIU27.12.22.0
Autres données techniques
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)4
-
Prąd znamionowy125 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Jednocześnie rozłączany biegun NNon
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów6
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych4
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaOui
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Emballage en vrac
| Une sorte de paquet | Karton | Pakiet | Paleta | |
| Quantité | 1 pcs. | 1 pcs. | 12 pcs. | 504 pcs. |
| poids (kg) | 0,949 | 0,950 | 11,548 | 508,016 |
| Largeur (m) | 0,106 | 0,100 | 0,305 | 0,800 |
| Longueur (m) | 0,090 | 0,089 | 0,125 | 1,326 |
| Profondeur (m) | 0,072 | 0,124 | 0,360 | 1,200 |
