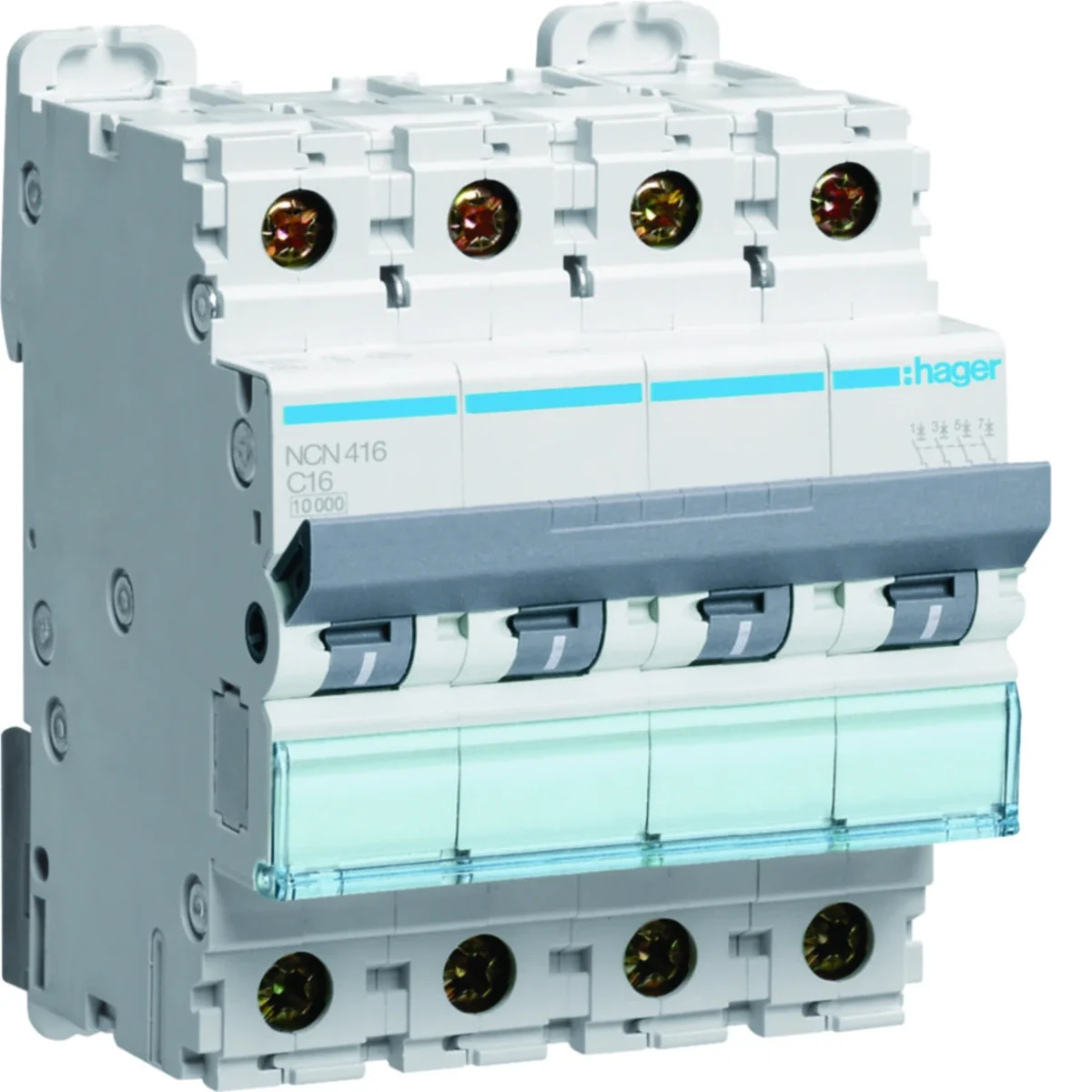

Disjoncteur MCB 10kA 4 pôles 16A Caractéristique C NCN416
Índice local:
ABC184HAGE
Número de catálogo:
NCN416
Código EAN:
3250614615078
Precio:
64,99 €
brut / uds.
(IVA incluido 23%)
Entrega en 3h
Recogida en 1h
Cantidad uds.
(múltiple:
1
)
Añadir al portapapeles
Imprimir
Pregunta por el producto
Descripción del producto
Disjoncteur MCB pour protéger l'installation électrique contre les effets des courts-circuits et des surcharges. Il peut également être utilisé comme moyen de protection contre les chocs électriques - arrêt automatique en cas de court-circuit avec une impédance négligeable entre un conducteur de ligne et une partie conductrice accessible ou un conducteur de protection.
Datos técnicos
-
Caractéristiquec
-
Nombre de pôles4
-
Tension d'isolation nominale [V]500
-
FamilleMCB
-
Puissance dissipée [W]3,5
-
Puissance dissipée par pôle [W]2,79
-
Hauteur [mm]83
-
Durabilité mécanique (nombre de cycles)20000
-
Pouvoir de coupure nominal en court-circuit [kA]10
-
Pouvoir de coupure en court-circuit [kA]10
-
Tension de fonctionnement maximale [V]440
-
Capacité des bornes d'entrée (cordon) [mm²]1/25
-
Capacité de la borne de sortie (cordon) [mm²]1/25
-
Pouvoir de coupure ultime en court-circuit Icu pour 230V [kA]30
-
Pouvoir de coupure ultime en court-circuit Icu pour 400V [kA]15
-
Courant nominal à 30°C [A]16
-
Courant nominal à 45°C [A]14,38
-
Courant nominal à 55°C [A]13,19
-
Courant nominal à 65°C [A]11,89
-
température de stockage [°C]de -25 à 80
-
Facteur de correction du courant nominal pour 2 appareils installés côte à côte1
-
Tension de surtension nominale [V]6000
-
PKWIU27.12.22.0
-
Profondeur [mm]70
-
Couple de serrage [Nm]2,8
-
Courant nominal [A]16
-
Niveau de sécuritéIP20
-
perte de puissance [W]11,08
-
Largeur [mm]70
-
Endurance électrique (nombre de cycles)4000
-
Plage de température de fonctionnement [°C]de -25 à 60
-
Tension de commutation nominale [V]415
-
Nombre de modules4
-
Valeur max/min du courant alternatif d'activation de la protection5/10 po
-
Capacité de la borne d'entrée (fil) [mm²]1/35
-
Capacité de la borne de sortie (fil) [mm²]1/35
-
Pouvoir de coupure ultime en court-circuit Icu pour 240V [kA]30
-
Courant nominal à 20°C [A]16,86
-
Courant nominal à 40°C [A]14,94
-
Courant nominal à 50°C [A]13,8
-
Courant nominal à 60°C [A]12,56
-
Courant nominal à 70°C [A]11,18
-
Type de tension d'alimentationCA
-
Facteur de correction du courant nominal pour 3 appareils installés côte à côte0,95
-
Nombre de pôles protégés4
Otros datos técnicos
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)4
-
Prąd znamionowy16 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Klasa ograniczenia energii3
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaOui
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 25 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych4
-
Napięcie znamionowe400 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V30 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Jednocześnie rozłączany biegun NNon
-
Stopień zanieczyszczenia2
-
Szerokość wyrażona liczbą modułów4
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 35 mm²
Empaquetado a granel
| una especie de paquete | Karton | Pakiet | Paleta | |
| Cantidad | 1 uds. | 3 uds. | 36 uds. | 864 uds. |
| Peso (kg) | 0,414 | 1,334 | 16,346 | 415,304 |
| Ancho (m) | 0,070 | 0,097 | 0,321 | 0,800 |
| Longitud (m) | 0,087 | 0,082 | 0,234 | 1,086 |
| Profundidad (m) | 0,073 | 0,227 | 0,365 | 1,200 |
