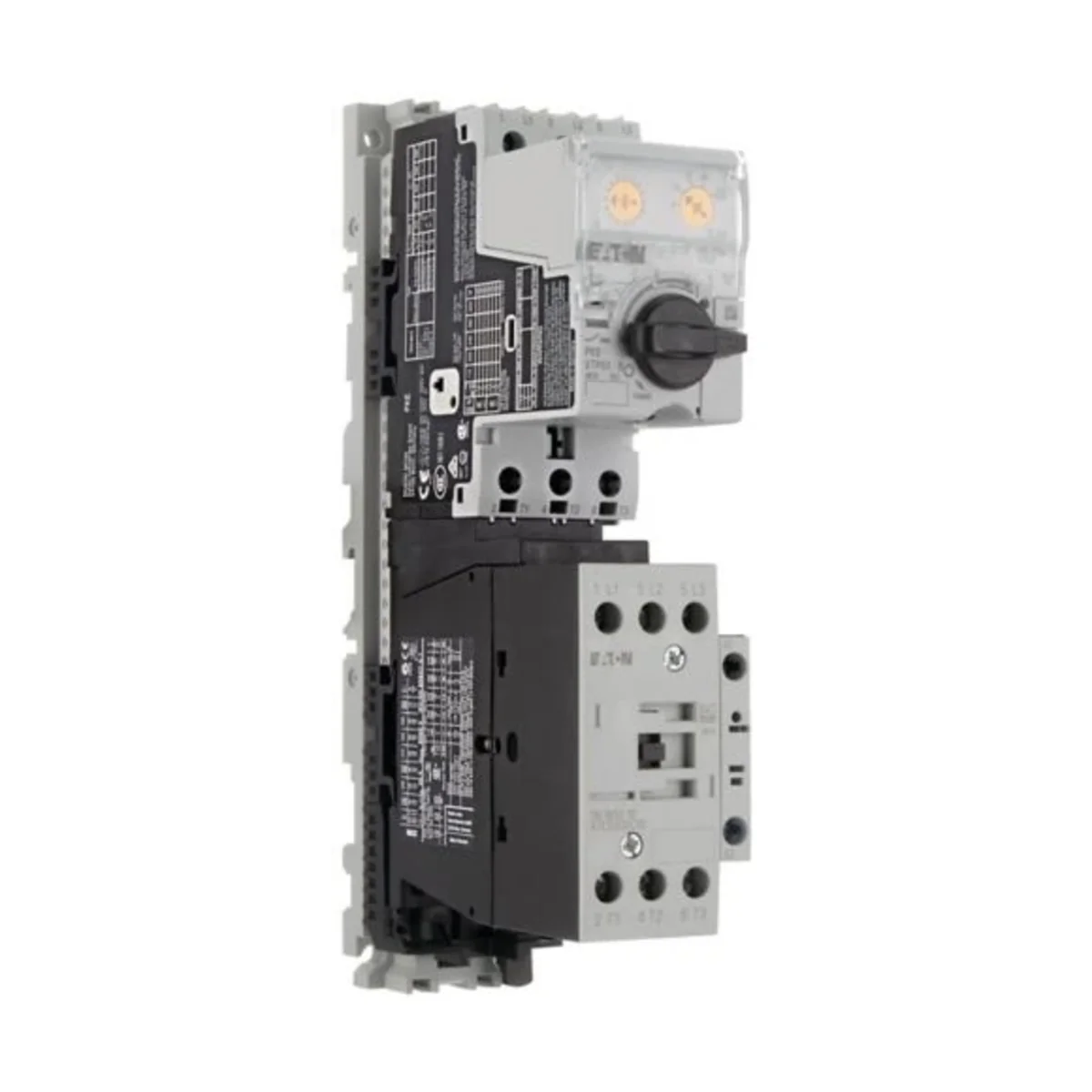

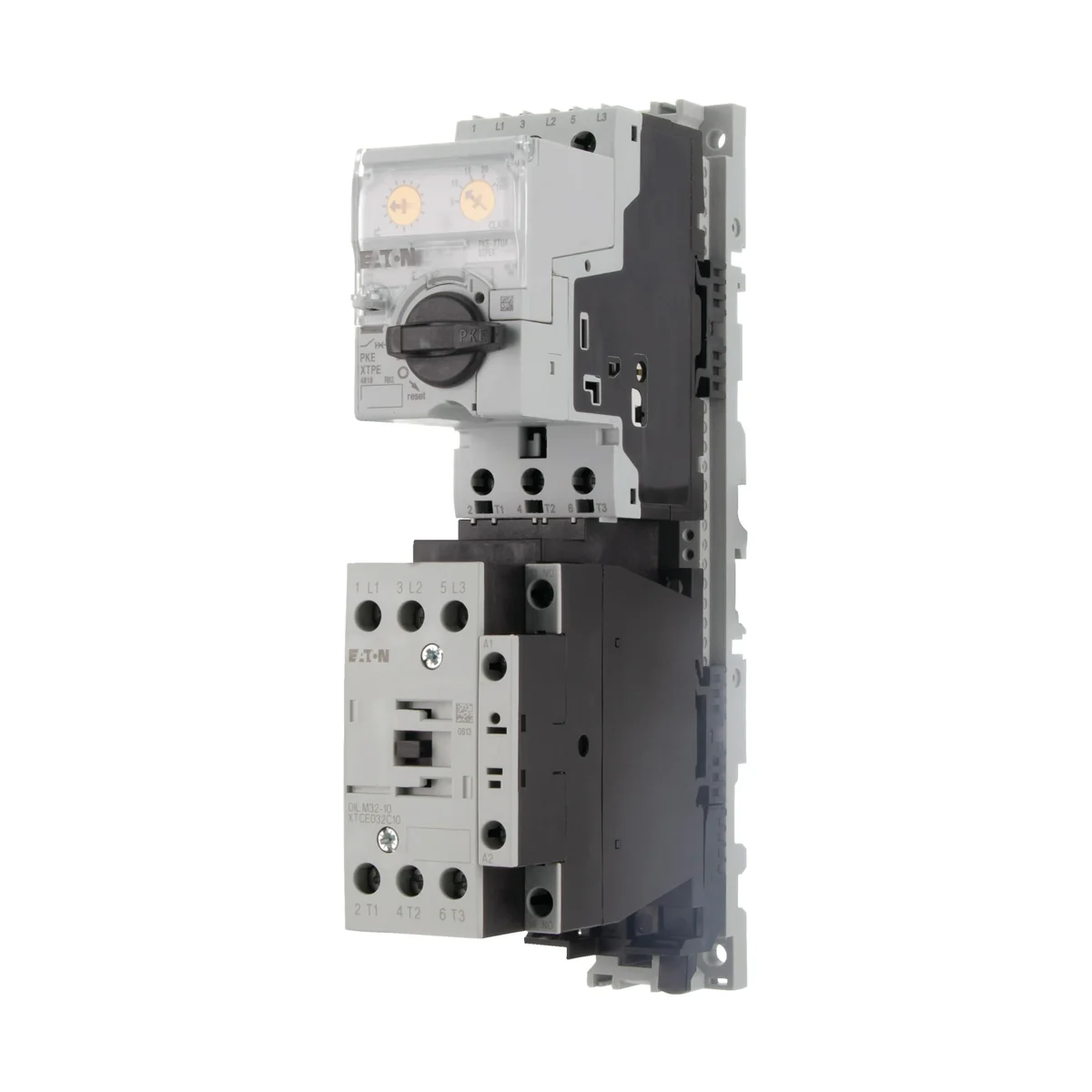

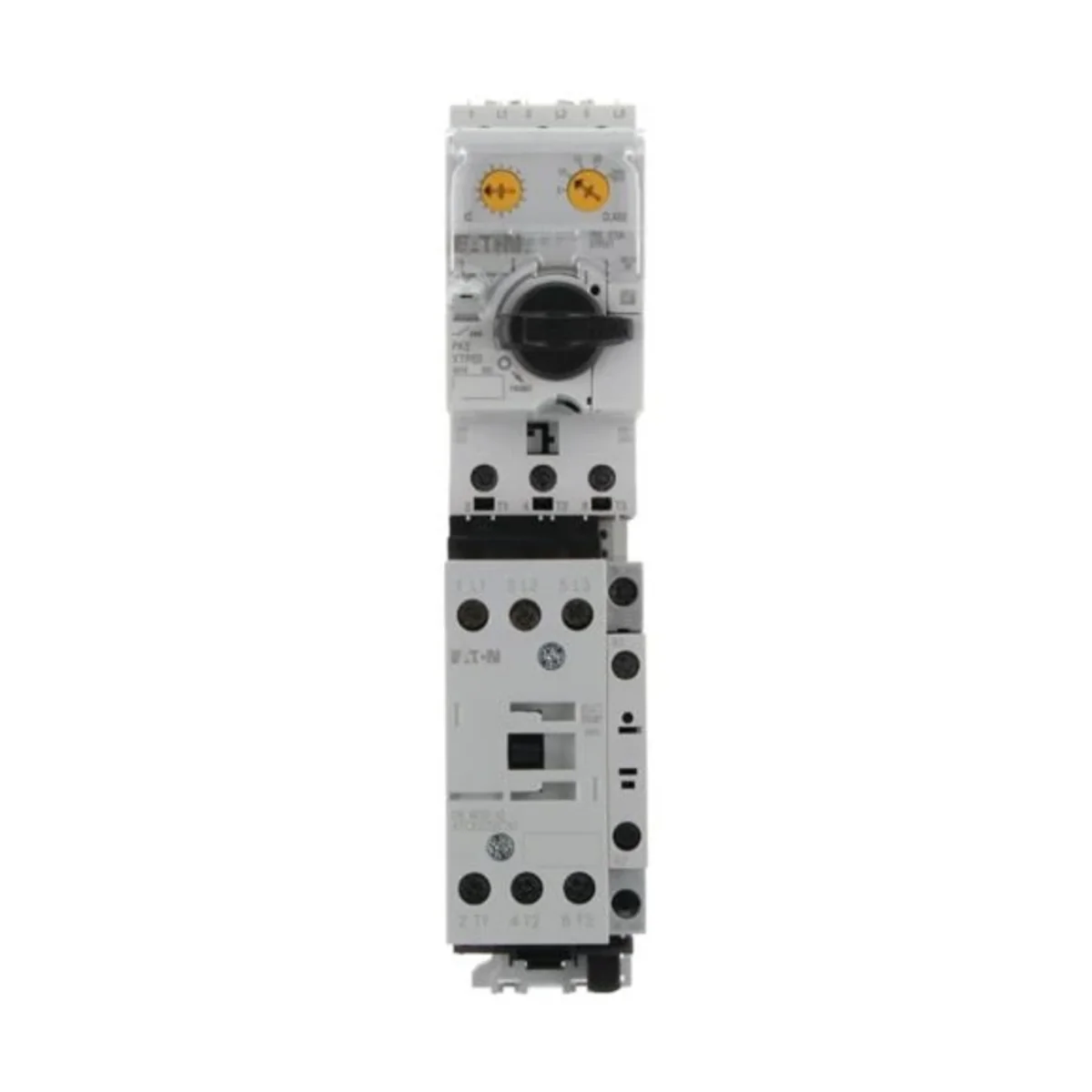

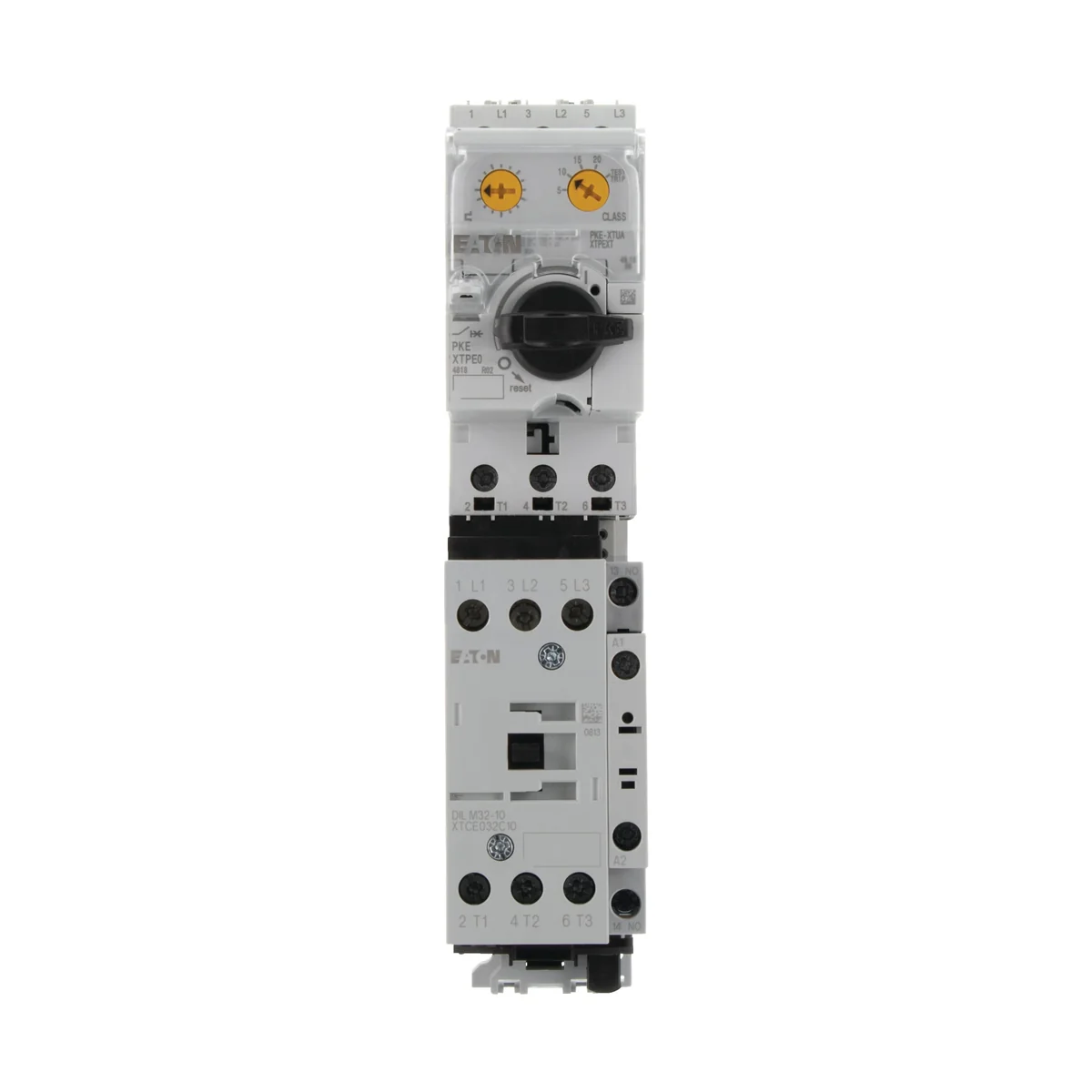

Démarreur moteur avec interrupteur PKE, MSC-DE-32-M32(24VDC) 121752

local index:
ASN059MOEL
Catalog No:
121752
EAN code:
4015081195626
Manufacturer: EATON
Nombre de pôles: 3
Puissance nominale pour 400V [kW]: 15
Puissance nominale pour 500V [kW]: 18.5
Price:
609,98 €
brut / pcs.
(including VAT 23%)
Delivery in 3h
up to 4 weeks (business days)
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print

Product description

Démarreur direct, Unité de base : MSC, Remarque : Convient également aux moteurs de la classe d'efficacité énergétique IE3., Les appareils compatibles IE3 sont marqués du logo correspondant sur l'emballage., Caractéristiques du moteur Puissance nominale AC-3 380 V 400 V 415 V : P = 15 kW, Caractéristiques moteur puissance nominale AC-3 500 V : P= 18,5 kW, Caractéristiques moteur Courant assigné d'emploi AC-3 500 V : Ie= 28,9 A, Caractéristiques moteur Courant de court-circuit conditionnel nominal 500 V : Iq= 50 kA, Plage de réglage du déclencheur de surcharge : Ir= 8 - 32 A, Type d'affectation « 1 », Type d'affectation « 2 », Tension de démarrage : 24 V DC, Tension continue, Normes et réglementations : IEC/EN 60947-4-1, VDE 0660

Technical data

  • Nombre de pôles
    3
  • Puissance nominale pour 500V [kW]
    18.5
  • Courant assigné d'emploi [A]
    29.9
  • Puissance nominale pour 400V [kW]
    15
  • Courant de court-circuit [kA]
    100

Other technical data

  • Rodzaj układu rozruchowego
    Rozruch bezpośredni
  • Znamionowe napięcie sterowania Us dla AC 50 Hz
    0 ... 0 V
  • Znamionowe napięcie sterowania Us dla DC
    24 ... 24 V
  • Znamionowa moc pracy dla AC-3, 230 V 3-fazowego
    7.5 kW
  • Moc znamionowa, 460 V, 60 Hz, 3-fazowego
    0 kW
  • Znamionowy prąd pracy Ie
    29.3 A
  • Zakres nastawy wyzwalacza przeciążeniowego
    8 ... 32 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V
    0 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V
    100000 A
  • Liczba styków pomocniczych rozwiernych
    0
  • Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
    Oui
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Możliwość montażu na szynie
    Oui
  • Liczba pozycji sterowniczych
    0
  • Klasa koordynacji zgodnie z IEC 60947-4-3
    Klasa 2
  • Możliwość zewnętrznego kasowania
    Non
  • Stopień ochrony (IP)
    IP20
  • Obsługa protokołu TCP/IP
    Non
  • Obsługa protokołu CAN
    Non
  • Obsługa protokołu ASI
    Non
  • Obsługa protokołu Data-Highway
    Non
  • Obsługa protokołu SUCONET
    Non
  • Obsługa protokołu PROFINET IO
    Non
  • Obsługa protokołu SERCOS
    Non
  • Obsługa protokołu EtherNet/IP
    Non
  • Obsługa protokołu DeviceNet Safety
    Non
  • Obsługa protokołu PROFIsafe
    Non
  • Obsługa innych protokołów
    Non
  • Wysokość
    242 mm
  • Z wyzwalaczem zwarciowym
    Oui
  • Znamionowe napięcie sterowania Us dla AC 60 Hz
    0 ... 0 V
  • Rodzaj napięcia sterowania
    DC
  • Znamionowa moc pracy dla AC-3, 400 V
    15 kW
  • Moc znamionowa, 575 V, 60 Hz, 3-fazowego
    0 kW
  • Znamionowy prąd pracy dla AC-3, 400 V
    32 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V
    0 A
  • Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V
    100000 A
  • Liczba styków pomocniczych zwiernych
    1
  • Maksymalna temperatura otoczenia
    55 °C
  • Klasa wyzwalania
    Regulowany
  • Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
    Połączenie śrubowe
  • Z transformatorem
    Non
  • Do wyłączania awaryjnego
    Non
  • Liczba sygnalizatorów świetlnych
    0
  • Z bezpiecznikiem
    Non
  • Stopień ochrony (NEMA)
    Inne
  • Obsługa protokołu PROFIBUS
    Non
  • Obsługa protokołu INTERBUS
    Non
  • Obsługa protokołu Modbus
    Non
  • Obsługa protokołu DeviceNet
    Non
  • Obsługa protokołu LON
    Non
  • Obsługa protokołu PROFINET CBA
    Non
  • Obsługa protokołu Foundation Fieldbus
    Non
  • Obsługa protokołu AS-Interface Safety at Work
    Non
  • Obsługa protokołu INTERBUS-Safety
    Non
  • Obsługa protokołu SafetyBUS p
    Non
  • Szerokość
    45 mm
  • Głębokość
    128 mm

Manufacturer details

  • Manufacturer
    EATON Electric Sp. z o.o.
  • Address
    80-299 Gdańsk ul. Galaktyczna 30
  • Tax identification number
    5841022327

Bulk packaging

A kind of package Skrzynia
Quantity 1 pcs. 1 pcs.
Weight (kg) 1,125 1,217
Volume (m3) 0,001 0,005
Width (m) 0,045 0,100
Length (m) 0,128 0,170
Depth (m) 0,242 0,290
