Description du produit

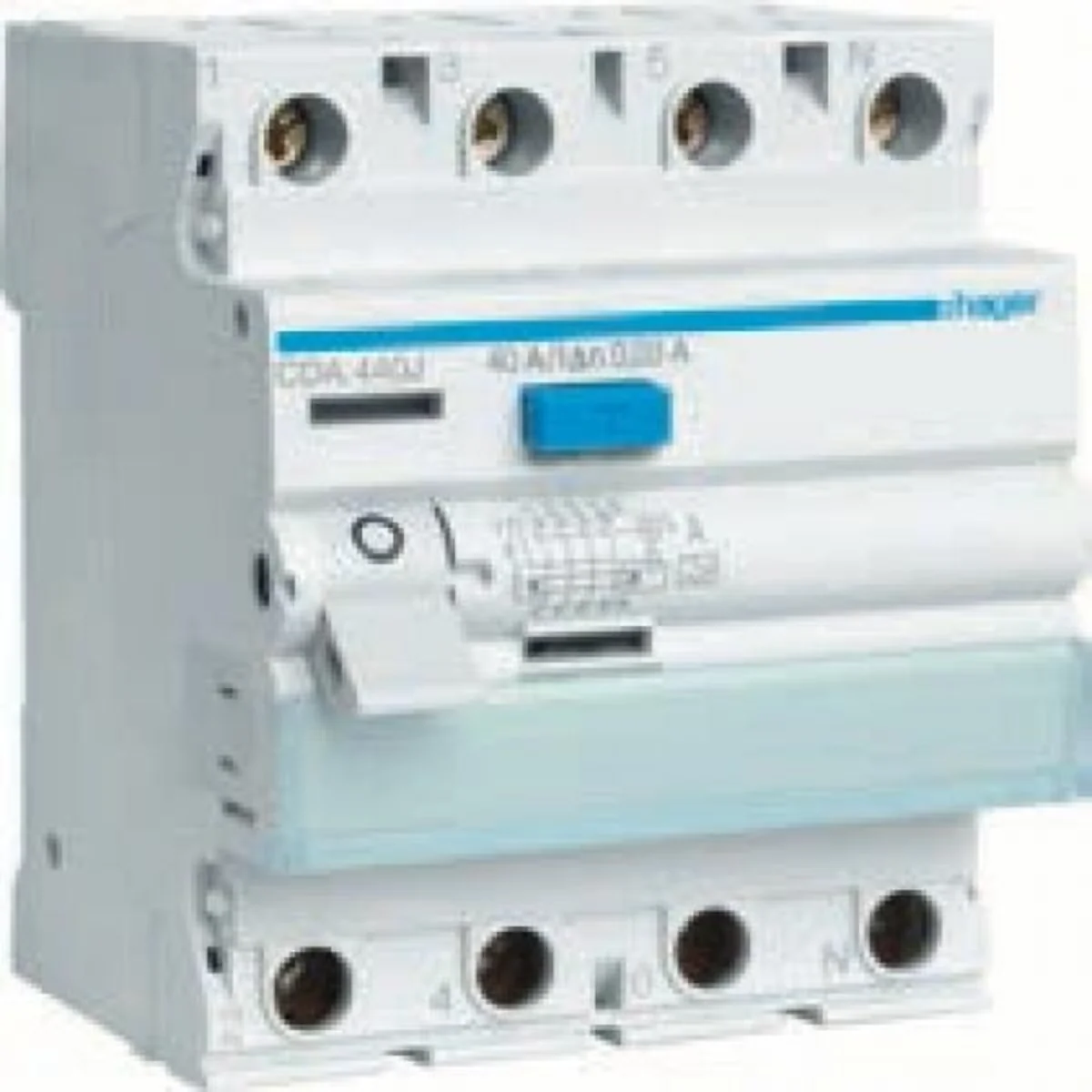

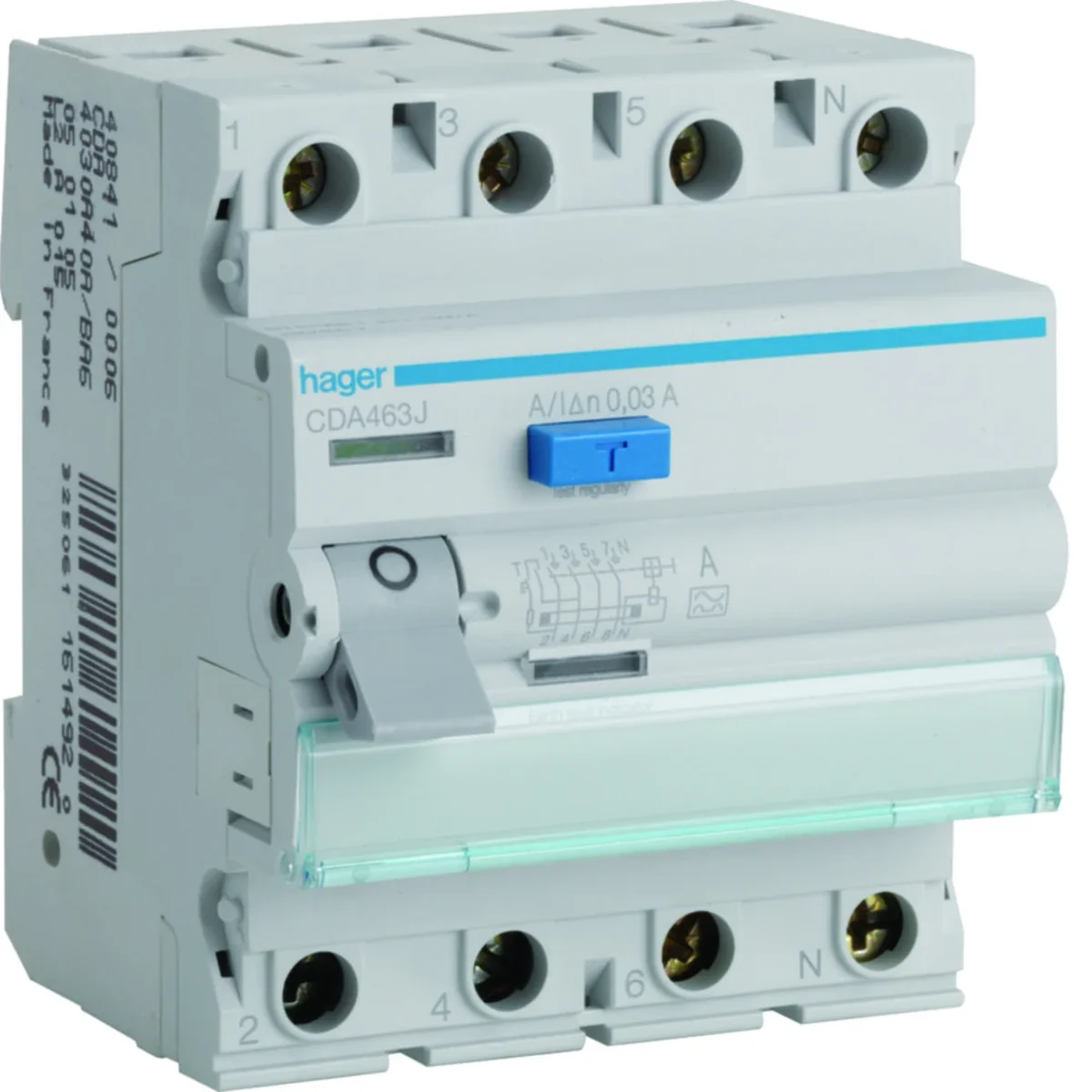

Disjoncteurs différentiels type A
• disjoncteurs différentiels à haute et moyenne sensibilité, courants résiduels A (courant alternatif et pulsé sinusoïdal à composante continue),
• tension assignée d'emploi : 230/400 V AC - disjoncteur bipolaire, 400 V AC - disjoncteur tétrapolaire,
• courant différentiel nominal de fonctionnement dans la plage de 10 mA à 500 mA,
• pouvoir nominal de fermeture et de coupure (Im): 1500 A,
• courant nominal de court-circuit conventionnelle (Inc) : la valeur dépend du courant nominal de la protection contre les courts-circuits protégeant le dispositif différentiel,
• indicateur optique d'actionnement (ouverture/fermeture du disjoncteur et déclenchement du disjoncteur dû au courant différentiel),
• large gamme d'accessoires,
• possibilité de raccordement par peignes verticaux et horizontaux,
• bornes à cage :
- disjoncteurs avec un courant nominal de 16 ÷ 63 A : fil jusqu'à 25 mm2, fil torsadé jusqu'à 16 mm2
- disjoncteurs avec un courant nominal de 125 A : fil jusqu'à 50 mm2, fil torsadé jusqu'à 35 mm2,
• degré de protection : IP2X pour les bornes, IP40 pour l'appareil intégré au tableau.

Fréquence nominale [Hz]

50
Nombre de pôles

4
Tension d'isolation nominale [V]

500
Courant nominal [A]

63
perte de puissance [W]

18,5
Largeur [mm]

70
Type de déclencheur

ET
Endurance électrique (nombre de cycles)

2000
Plage de température de fonctionnement [°C]

de -25 à 40
Tension d'impulsion nominale [kV]

4
Courant nominal à 20°C [A]

63
Courant nominal à 40°C [A]

63
Courant nominal à 50°C [A]

58
Courant nominal à 60°C [A]

51
Courant nominal à 70°C [A]

45
Type DDR

ET
Section de conducteur (fil) [mm²]

25

Profondeur [mm]

70
Couple de serrage [Nm]

2,8
Courant différentiel [mA]

30
Niveau de sécurité

IP20
Puissance dissipée par pôle [W]

7,9
Type de connexion

Avec une vis
Hauteur [mm]

83
Durabilité mécanique (nombre de cycles)

4000
Tension de commutation nominale [V]

230/400
Nombre de modules

4
Courant nominal à 30°C [A]

63
Courant nominal à 45°C [A]

60
Courant nominal à 55°C [A]

55
Courant nominal à 65°C [A]

48
température de stockage [°C]

de -55 à 70
Section de câble (cordon) [mm²]

16
PKWIU

27.12.23.0

Autres données techniques

Liczba biegunów

4
Prąd znamionowy

63 A
Napięcie znamionowe izolacji Ui

500 V
Sposób montażu

Szyna DIN
Ochrona selektywna

Non
Wytrzymałość zwarciowa (Icw)

6 kA
Z blokadą

Non
Możliwość dodatkowego wyposażenia

Oui
Szerokość wyrażona liczbą modułów

4
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Napięcie znamionowe

400 V
Znamionowy prąd różnicowy

30 A
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Czułość

A
Wyzwalanie krótkozwłoczne

Non
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Stopień ochrony (IP)

IP20
Głębokość wbudowania

70 mm
Stopień zanieczyszczenia

2
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Détails du fabricant

Producteur

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Numéro identifiant TVA

6460015532
GLN

5900009931532

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	1 pcs.	36 pcs.	864 pcs.
poids (kg)	0,382	0,385	14,135	362,240
Largeur (m)	0,070	0,080	0,320	0,800
Longueur (m)	0,085	0,075	0,235	1,086
Profondeur (m)	0,073	0,095	0,360	1,200
