Descripción del producto

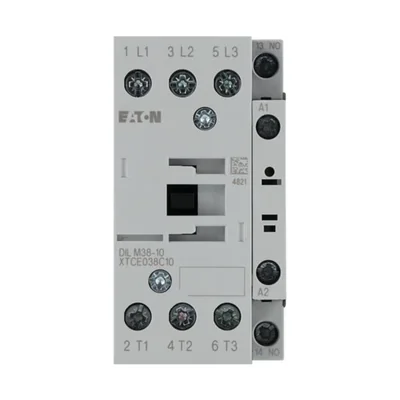

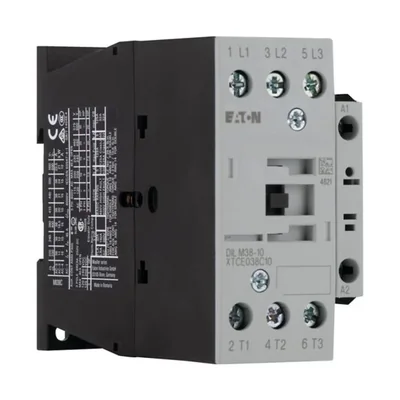

Contacteur moteur, Contacteurs jusqu'à 170 A, 3 pôles,

AC-1 : Charges non inductives ou faiblement inductives, fours à résistance,

AC-3 : Moteurs moteurs à cage : démarrage, arrêt en marche,

AC-4 : moteurs à cage : démarrage, freins à contre-courant, mode inversion, mode impulsion,

Mode de raccordement : Bornes à vis, Remarque : Ne convient pas aux moteurs de classe d'efficacité énergétique IE3., Pôles : 3 pôles, Courant assigné d'emploi AC-3 380 V 400 V : Ie= 38 A, Courant assigné d'emploi AC-1 courant thermique conventionnel, 3 -pôle, 50 - 60 Hz ouvert à 40 °C : Ith =Ie= 45 A, fermé : Ith= 36 A, Courant assigné d'emploi AC-1 courant thermique conventionnel unipolaire ouvert : Ith= 100 A, fermé : Ith= 90 A, Puissance nominale maxi des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P= 11 kW, 380 V 400 V : P= 18,5 kW, 660 V 690 V : P= 21 kW, Max .puissance nominale des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P= 4 kW, 380 V 400 V : P= 7 kW, 660 V 690 V : P= 10 kW, à combiner avec auxiliaire module de commutation : DILM32-XHI.., DILA-XHI( V).., DILM32-XHI11-S, Configuration des contacts Z = contact NO : 1 contact NO, Remarques : Éléments de commutation selon EN 50012., Type de AC/DC courant : fonctionnement AC

Courant nominal [A]

38

Otros datos técnicos

Znamionowe napięcie sterowania Us dla AC 50 Hz

190 ... 190 V
Znamionowe napięcie sterowania Us dla DC

0 ... 0 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

45 A
Znamionowa moc pracy dla AC-3, 400 V

18.5 kW
Znamionowa moc pracy dla AC-4, 400 V

7 kW
Wersja modułowa

Non
Liczba styków pomocniczych rozwiernych

0
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

220 ... 220 V
Rodzaj napięcia sterowania

AC
Znamionowy prąd pracy Ie dla AC-3, 400 V

38 A
Znamionowy prąd pracy dla AC-4, 400 V

15 A
Znamionowa moc pracy NEMA

14.9 kW
Liczba styków pomocniczych zwiernych

1
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Detalles del fabricante

Fabricante

EATON Electric Sp. z o.o.
Dirección

80-299 Gdańsk ul. Galaktyczna 30
NIF

5841022327

Empaquetado a granel

una especie de paquete		Skrzynia
Cantidad	1 uds.	1 uds.
Peso (kg)	0,428	0,447
Volumen (m3)	0,000	0,000
Ancho (m)	0,045	0,047
Longitud (m)	0,097	0,099
Profundidad (m)	0,085	0,087
