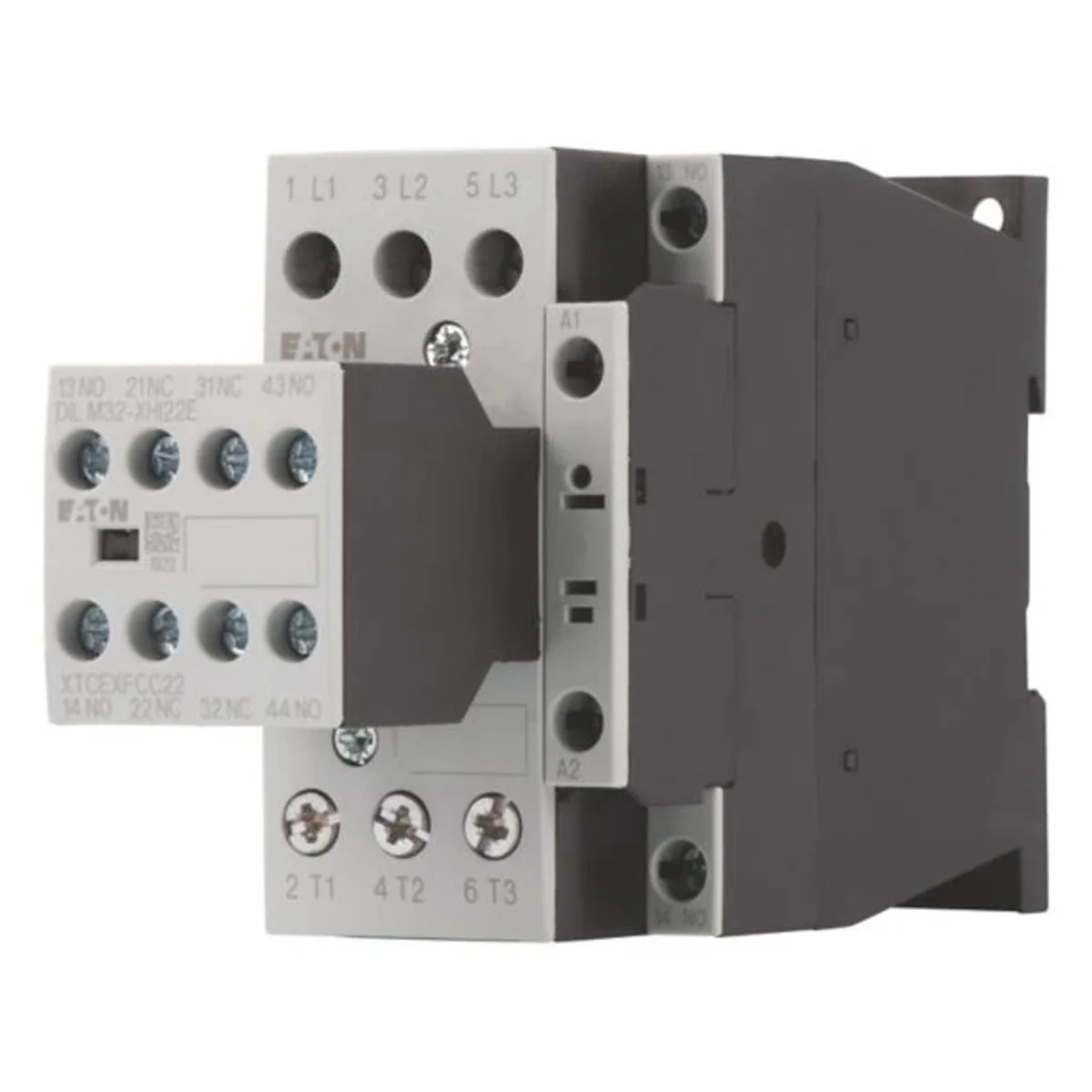

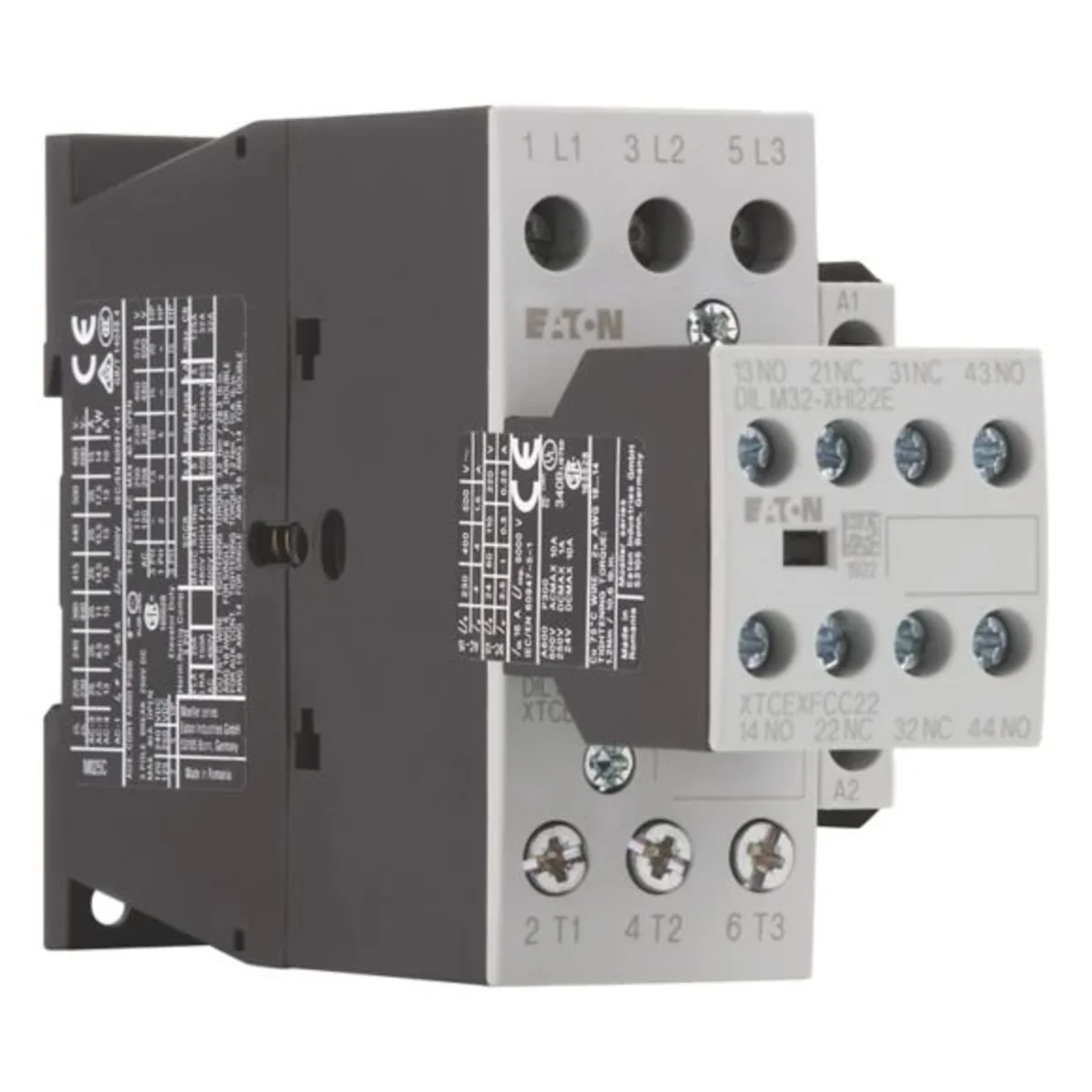

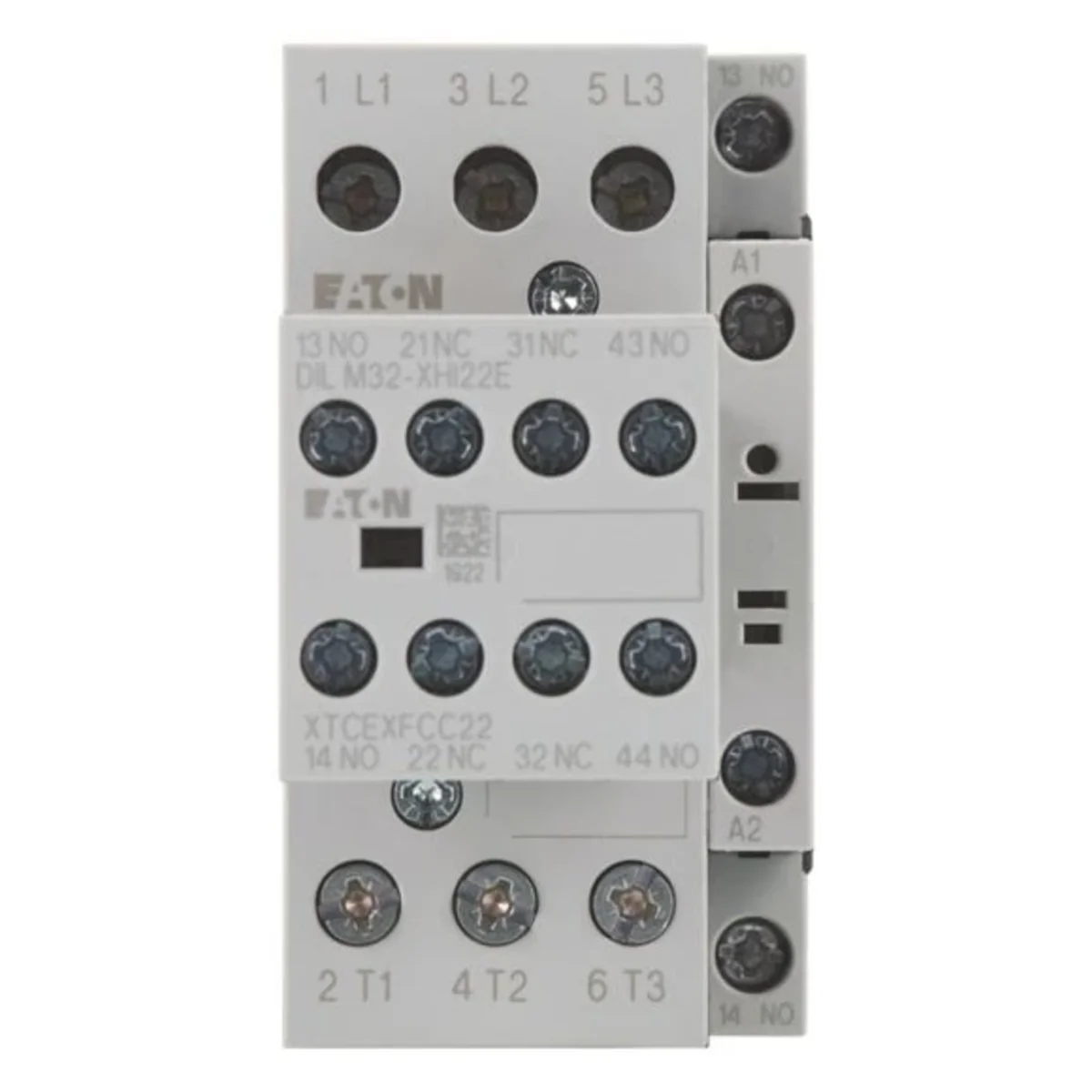

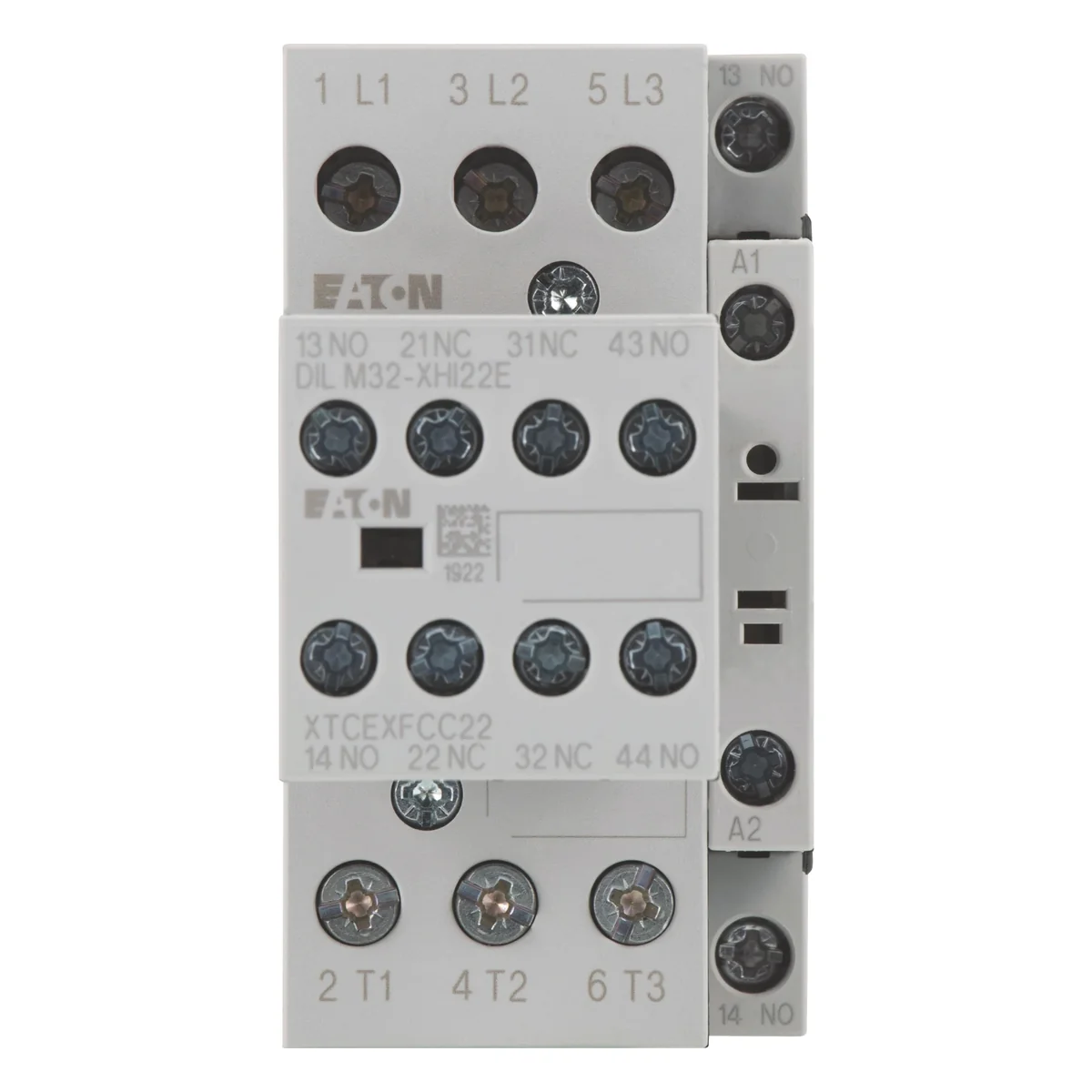

Description du produit

Contacteur de puissance pour moteurs, Unités complètes jusqu'à 170 A,

AC-1 : Charges non inductives ou faiblement inductives, fours à résistance,

AC-3 : Squirrel- moteurs à cage : démarrage, arrêt en cours de fonctionnement,

AC-4 : moteurs à cage d'écureuil : démarrage, frein à contre-courant, mode inversion, mode impulsionnel,

Mode de raccordement : Bornes à vis, Remarque : Convient également aux moteurs de classe A efficacité énergétique IE3., Les appareils compatibles IE3 sont marqués du logo approprié sur l'emballage., Courant assigné d'emploi AC-3 380 V 400 V : Ie= 25 A, Courant assigné d'emploi AC -1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith =Ie= 45 A, fermé : Ith= 36 A, Courant assigné d'emploi AC-1 courant thermique conventionnel, unipolaire ouvert : Ith= 100 A, sous coffret : Ith= 90 A, puissance nominale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P= 7,5 kW, 380 V 400 V : P= 11 kW, 660 V 690 V : P = 14 kW, Puissance nominale maxi des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P= 3,5 kW, 380 V 400 V : P= 6 kW, 660 V 690 V : P= 8,5 kW, Équipé de contacts Z = contact NO : 2 contacts NO, Équipé de contacts R = contacts NF : 2 R, Remarques : Éléments de commutation selon EN 50012., Circuit de protection intégré dans l'électronique de commande., Avec contact miroir., Type de courant AC/DC : fonctionnement DC

Courant nominal [A]

25

Autres données techniques

Znamionowe napięcie sterowania Us dla AC 50 Hz

0 ... 0 V
Znamionowe napięcie sterowania Us dla DC

24 ... 27 V
Znamionowy prąd pracy Ie dla AC-1, 400 V

45 A
Znamionowa moc pracy dla AC-3, 400 V

11 kW
Znamionowa moc pracy dla AC-4, 400 V

6 kW
Wersja modułowa

Non
Liczba styków pomocniczych rozwiernych

2
Liczba styków głównych rozwiernych

0

Znamionowe napięcie sterowania Us dla AC 60 Hz

0 ... 0 V
Rodzaj napięcia sterowania

DC
Znamionowy prąd pracy Ie dla AC-3, 400 V

25 A
Znamionowy prąd pracy dla AC-4, 400 V

13 A
Znamionowa moc pracy NEMA

11 kW
Liczba styków pomocniczych zwiernych

2
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Liczba styków głównych zwiernych

3

Détails du fabricant

Producteur

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Numéro identifiant TVA

5841022327

Une sorte de paquet		Skrzynia
Quantité	1 pcs.	1 pcs.
poids (kg)	0,603	0,631
Volume (m3)	0,001	0,001
Largeur (m)	0,045	0,048
Longueur (m)	0,138	0,152
Profondeur (m)	0,085	0,089
