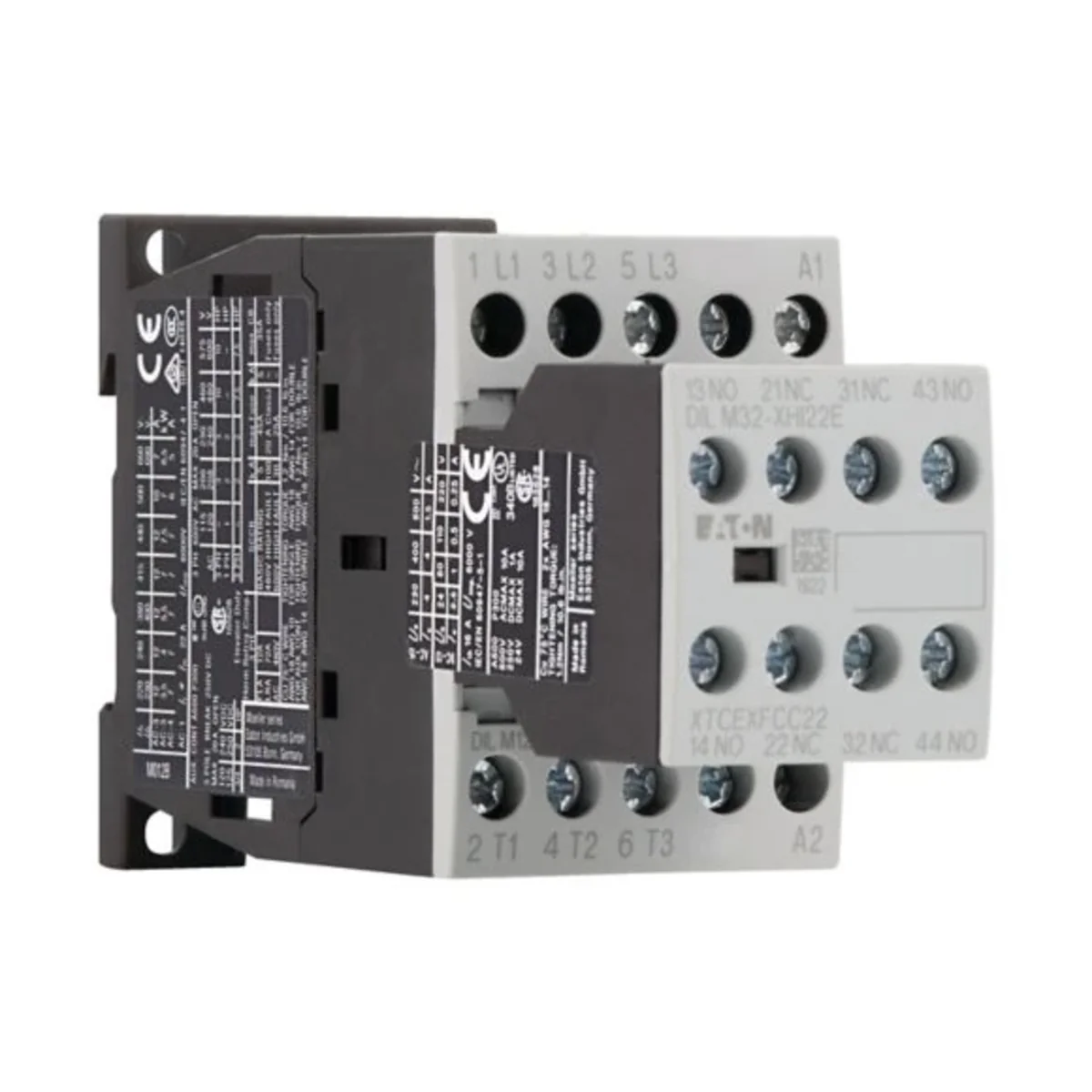

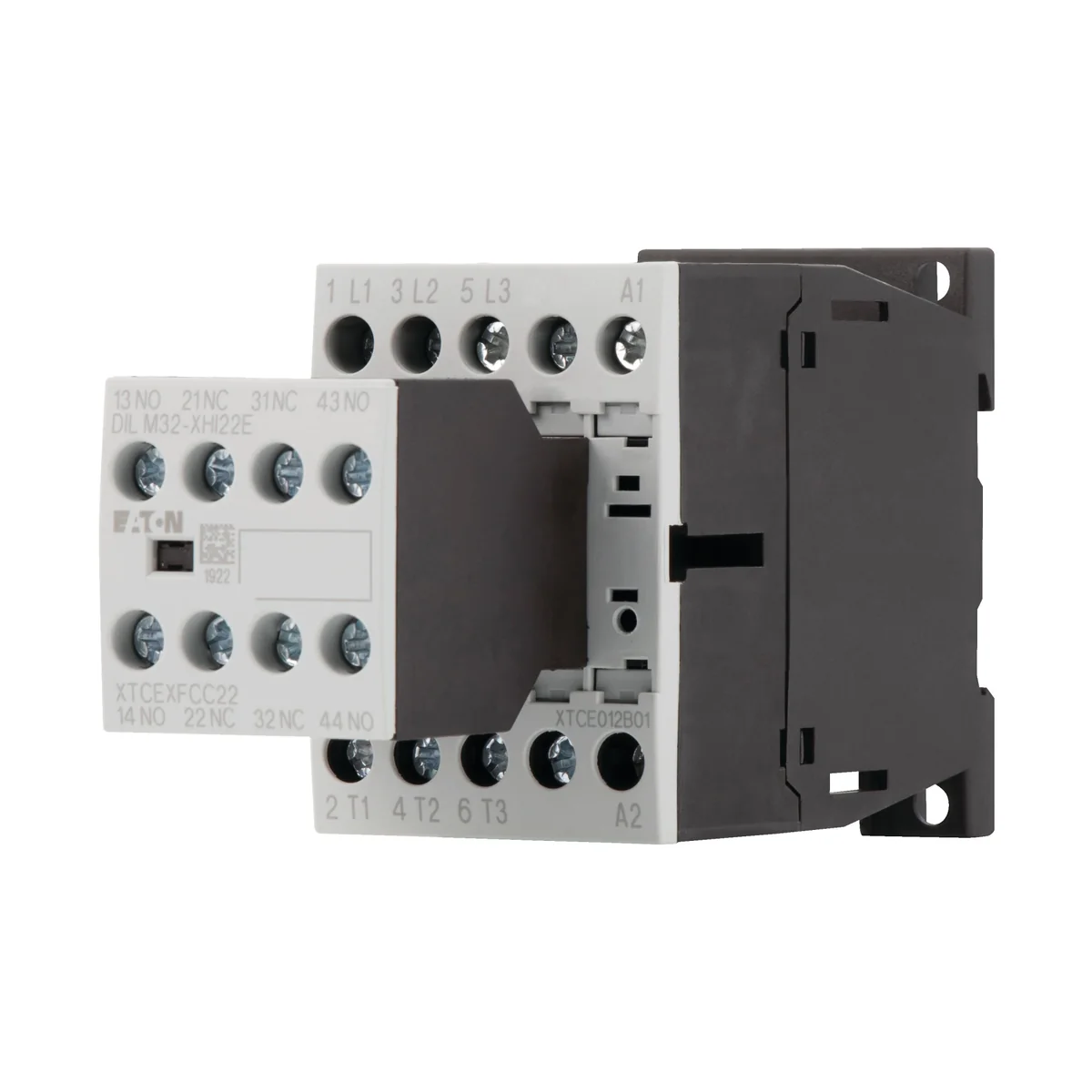

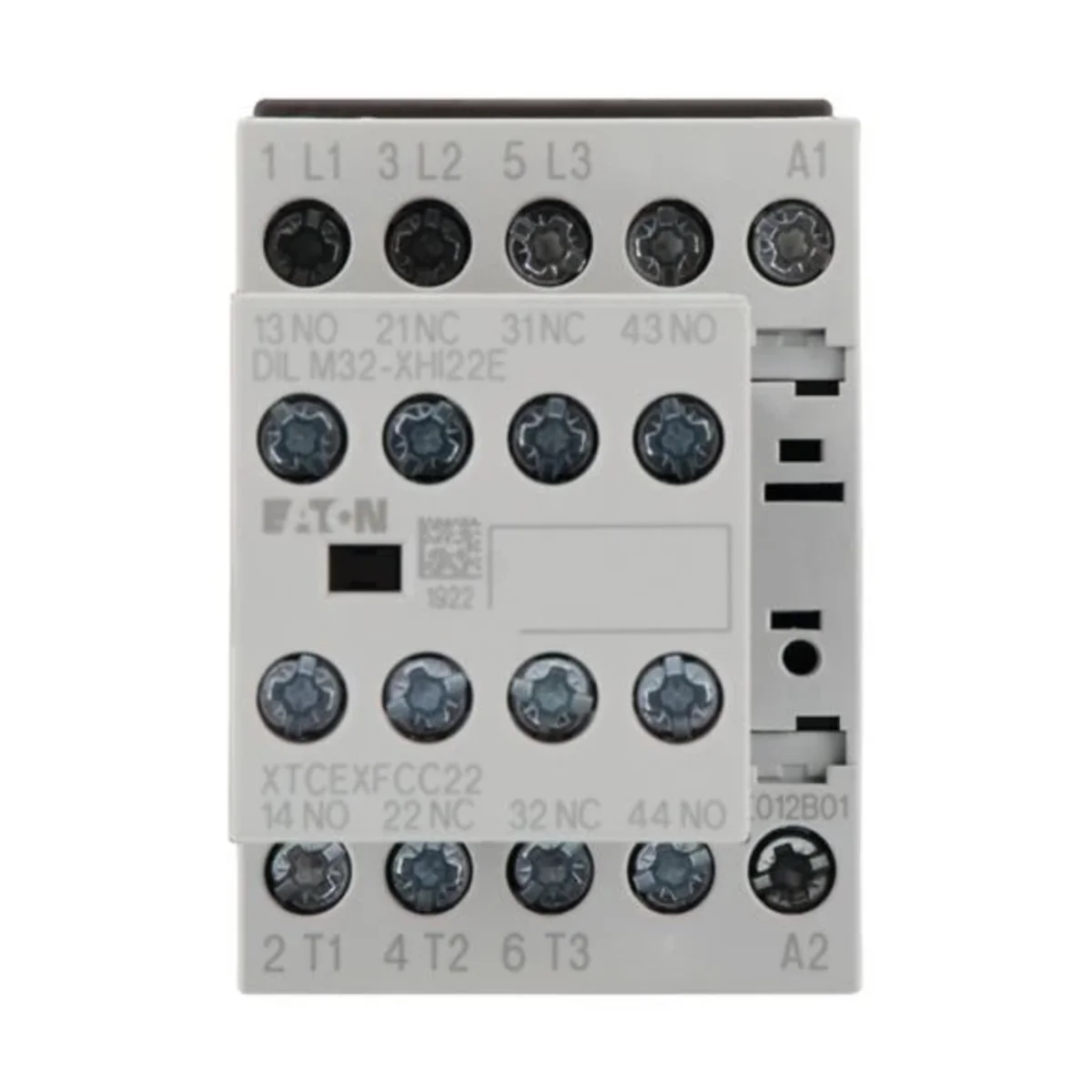

Contacteur de puissance, DILM12-22(24VDC), 12A, 2NC 2NC 106369

Contacteur de puissance pour moteurs, Unités complètes jusqu'à 170 A,

AC-1 : Charges non inductives ou faiblement inductives, fours à résistance,

AC-3 : Squirrel- moteurs à cage : démarrage, arrêt en cours de fonctionnement,

AC-4 : moteurs à cage d'écureuil : démarrage, frein à contre-courant, mode inversion, mode impulsionnel,

Mode de raccordement : Bornes à vis, Remarque : convient également aux moteurs de classe A efficacité énergétique IE3., Les appareils compatibles IE3 sont marqués du logo approprié sur l'emballage., Courant assigné d'emploi AC-3 380 V 400 V : Ie= 12 A, Courant assigné d'emploi AC -1 courant thermique conventionnel, 3 pôles, 50 - 60 Hz ouvert à 40 °C : Ith =Ie= 22 A, fermé : Ith= 18 A, Courant assigné d'emploi AC-1 courant thermique conventionnel, unipolaire ouvert : Ith= 50 A, sous coffret : Ith= 45 A, puissance nominale des moteurs triphasés 50 - 60 Hz AC-3 220 V 230 V : P= 3,5 kW, 380 V 400 V : P= 5,5 kW, 660 V 690 V : P = 6,5 kW, Puissance nominale maxi des moteurs triphasés 50 - 60 Hz AC-4 220 V 230 V : P= 2 kW, 380 V 400 V : P= 3 kW, 660 V 690 V : P= 4,4 kW, Équipé de contacts Z = contact NO : 2 contacts NO, Équipé de contacts R = contacts NF : 2 R, Remarques : Éléments de commutation selon EN 50012., Connexion de protection varistor intégrée., Avec contact miroir., Type de courant AC/DC : Fonctionnement CC
