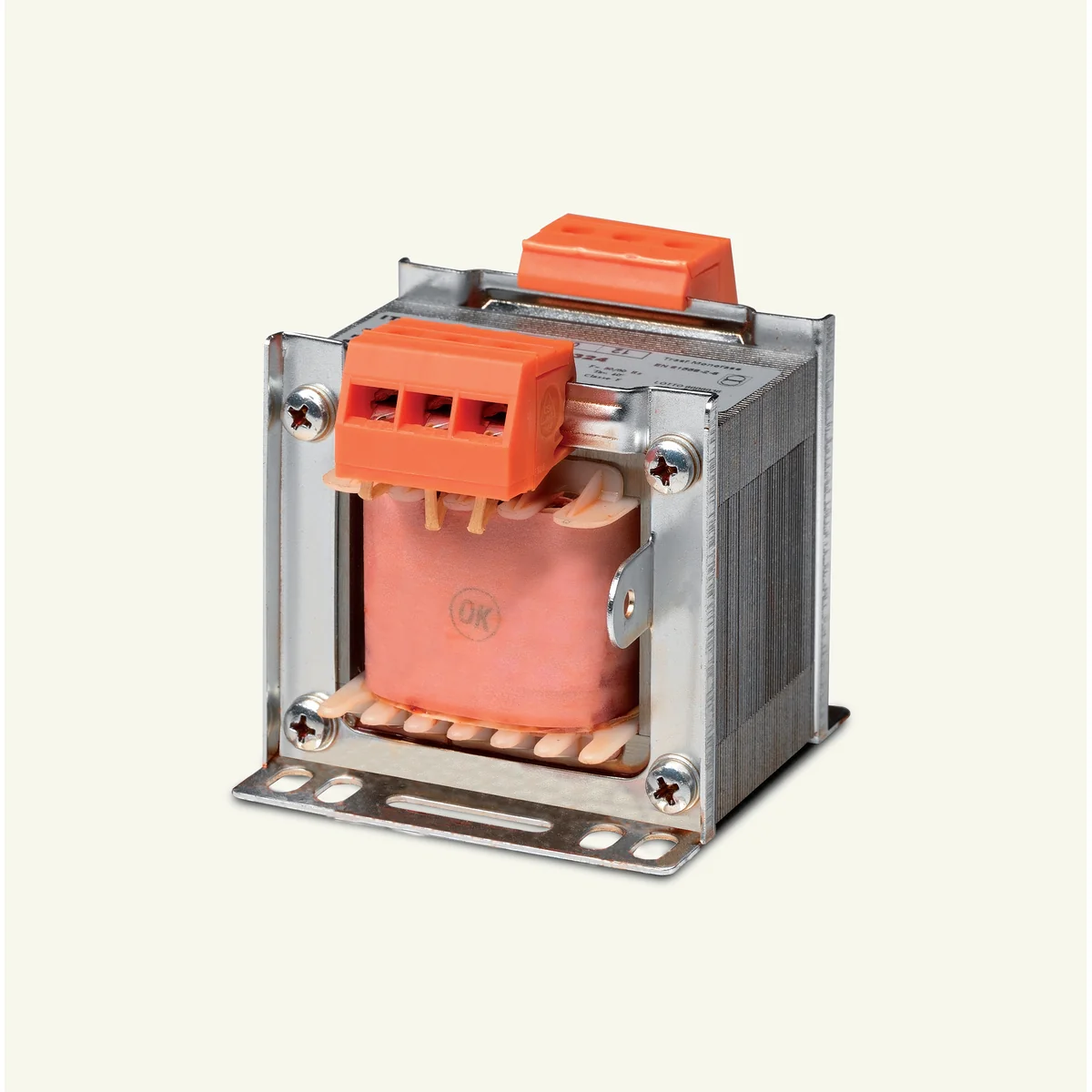

Transformador de seguridad monofásico TR EURO 1f 12-0-12V 160VA 003801343

local index:
AUP001ETIP
Catalog No:
003801343
EAN code:
3838895478355
Manufacturer: ETI POLAM
Longitud [mm]: 77
Profundidad [mm]: 83
Potencia [VA]: 160
Price:
77,75 €
bruto / pcs.
(including VAT 23%)
31,86 € bruto/kg.
Delivery in 3h
up to 2 weeks (business days)
Pickup in 1h
Quantity pcs.
(multiplicity:
1
)
Add to clipboard
Print

Product description

Los transformadores de baja tensión están diseñados para alimentar dispositivos eléctricos con la tensión nominal requerida. Los transformadores del grupo ETITRAFO no cuentan con protección interna contra cortocircuitos, por lo que se debe utilizar una protección externa adecuada. Las placas de características de los transformadores indican el valor de la corriente nominal requerida del fusible que protege el transformador contra los efectos de un cortocircuito. La protección del lado primario del transformador debe seleccionarse teniendo en cuenta la sobrecorriente generada cuando se enciende el transformador y que puede alcanzar un valor de aproximadamente 25 veces la corriente nominal del transformador en aproximadamente 10 milisegundos. La protección más adecuada para el transformador en este caso es un fusible de acción lenta gG o aM o una protección automática MCB (disyuntor de sobrecorriente, por ejemplo ETIMAT) con característica de cortocircuito D. El lado secundario del transformador debe protegerse mediante un fusible con característica gF o gG o mediante un disyuntor de sobrecorriente (p. ej. ETIMAT) con característica de cortocircuito B o C.

Technical data

  • Longitud [mm]
    77
  • Potencia [VA]
    160
  • Tensión secundaria [V]
    230
  • Altura [mm]
    77
  • Profundidad [mm]
    83
  • Tensión primaria [V]
    230
  • Peso (gramos]
    2440
  • PKWIU
    27.11.42.0

Other technical data

  • Wykonany jako transformator bezpieczeństwa
  • Napięcie pierwotne 2
    340 ... 460 V
  • Napięcie wtórne 2
    12 ... 12 V
  • Znamionowa moc pozorna
    160 VA
  • Stopień ochrony (IP)
    IP00
  • Napięcie pierwotne 1
    195.5 ... 264.5 V
  • Napięcie wtórne 1
    12 ... 12 V
  • Napięcie wtórne 3
    24 ... 24 V
  • Klasa materiału izolacyjnego zgodnie z IEC 85
    F

Manufacturer details

Bulk packaging

A kind of package Pudełko
Quantity 1 pcs. 6 pcs.
Weight (kg) 2,440 -
