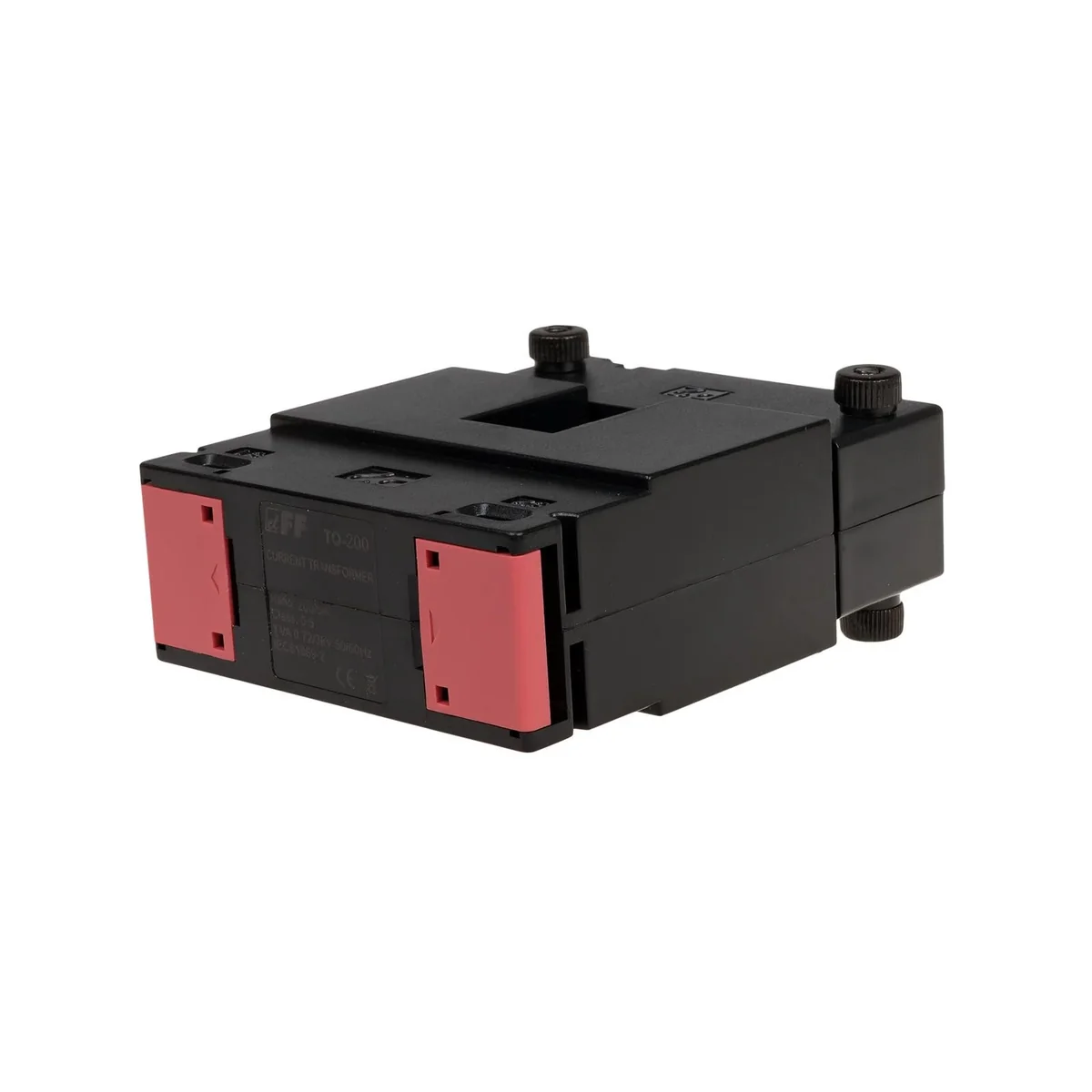

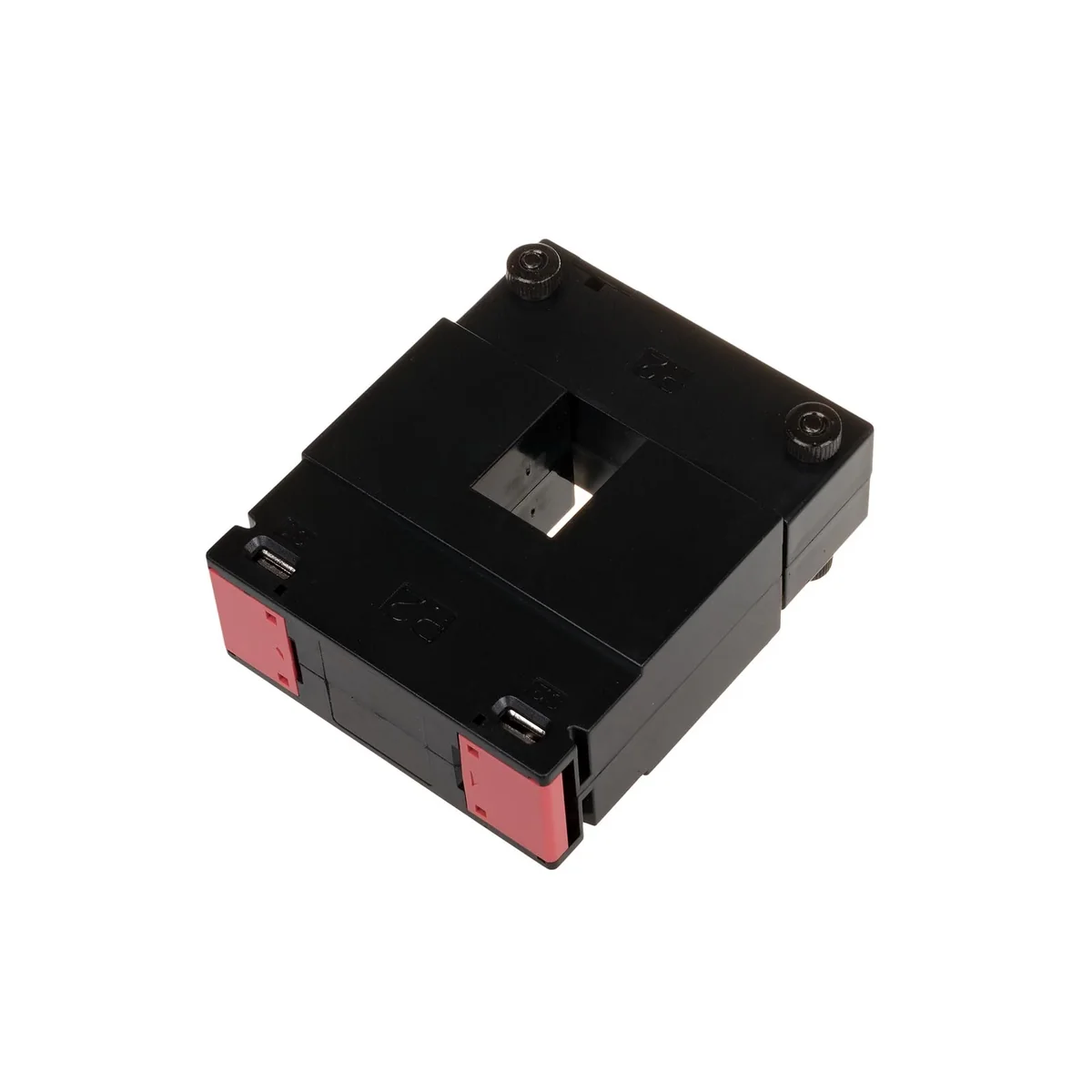

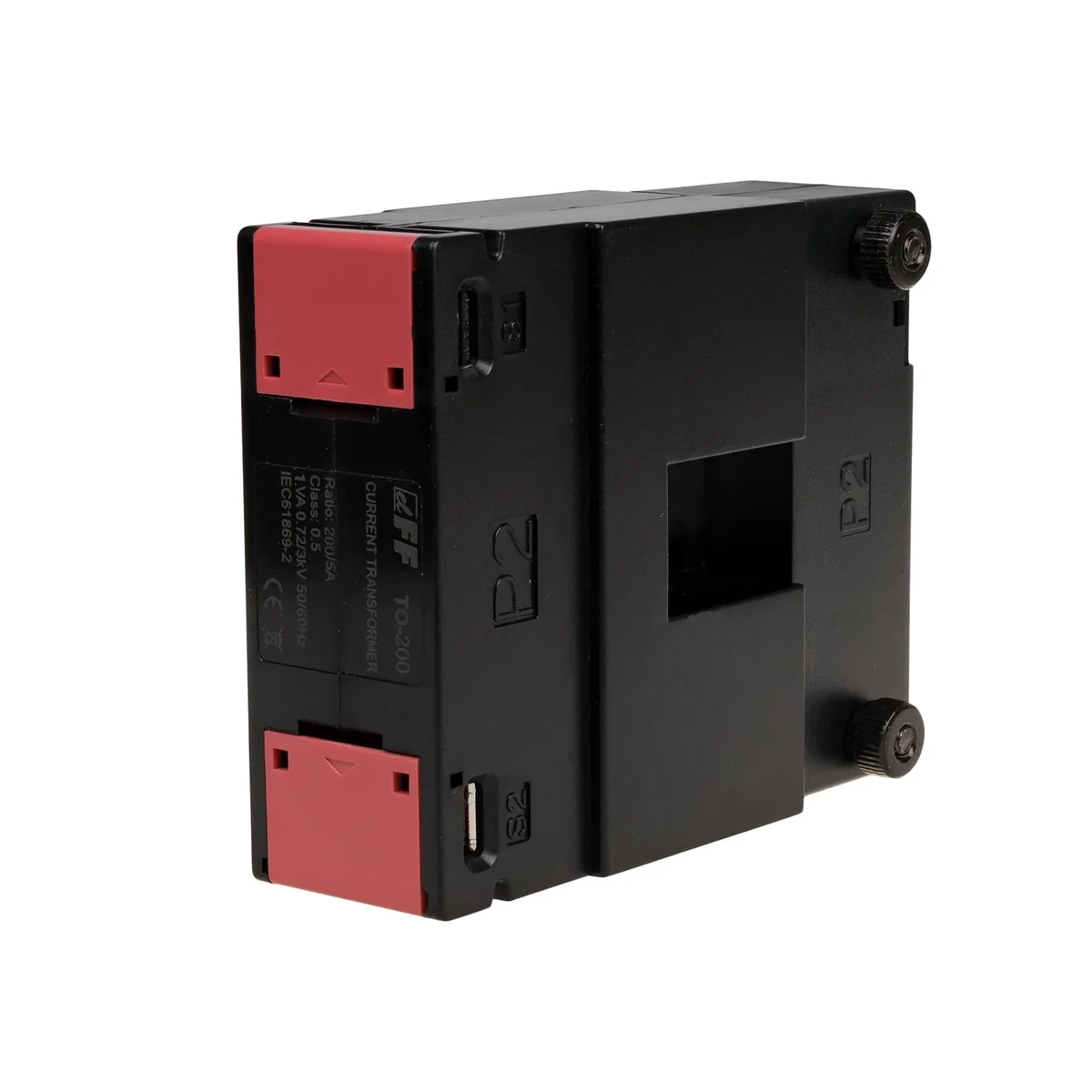

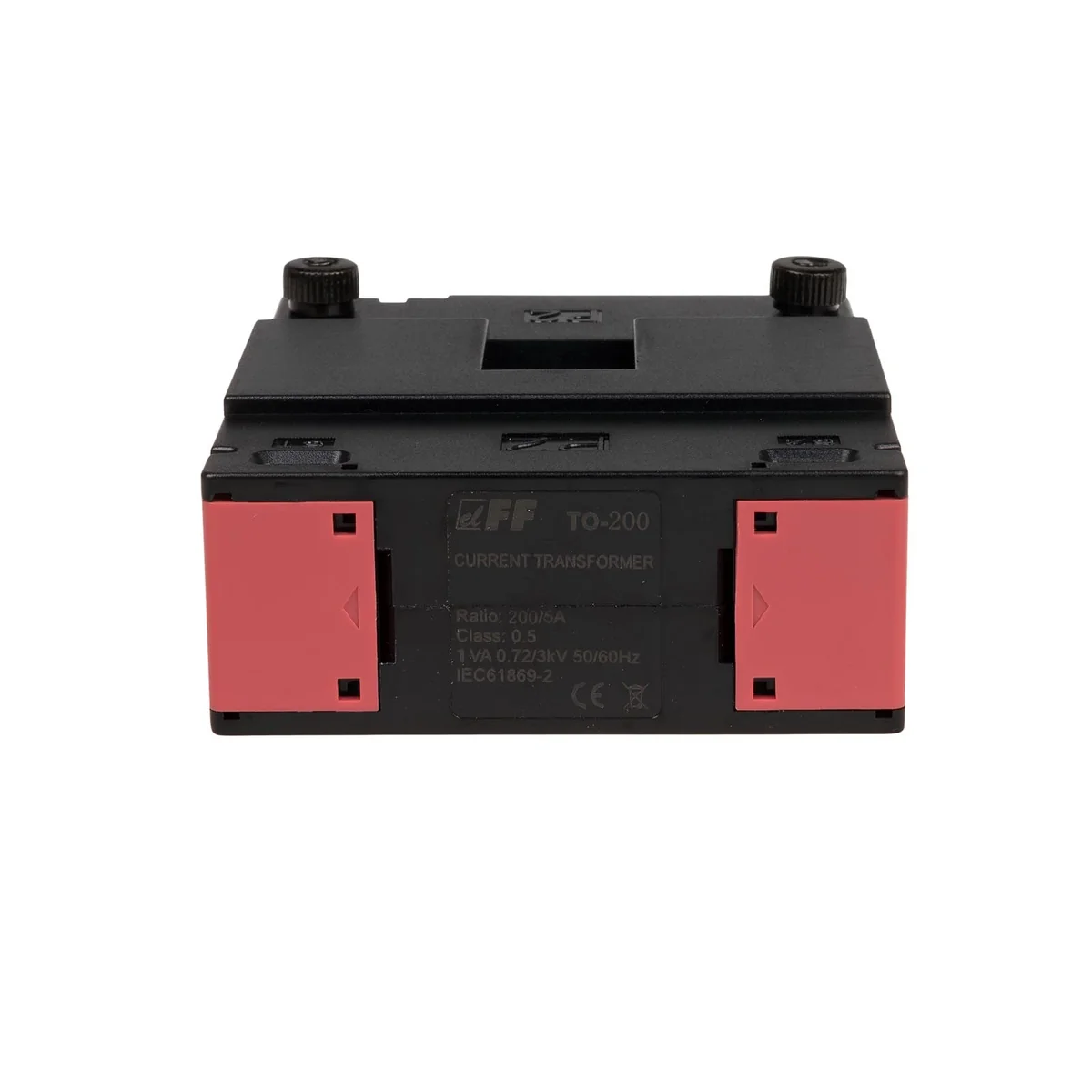

Transformador de corriente con núcleo abierto. TO-200-5

Propósito
El transformador de corriente se utiliza para  cambio proporcional de corrientes elevadas a valores inferiores, adaptado a los rangos de medida de los dispositivos de control y medida.

Funcionamiento
El hilo con la corriente medida pasa por la red eléctrica. nueva apertura del transformador (P1/P2), lo que equivale a una vuelta del devanado primario. Los terminales del devanado secundario S1 y S2 están conectados a los terminales del circuito de medición del dispositivo de control o medición.
La relación de corrientes en ambos devanados es un valor constante y se denomina relación de corriente: IPn/ISn =N, donde IPn - corriente primaria nominal; ISn - corriente secundaria nominal; N - valor de la relación de transmisión. A partir del valor de la corriente que fluye a través del devanado secundario, se puede determinar el valor de la corriente. que fluye a través del devanado primario: ISm*N=IPm, donde ISm - corriente primaria medida; IPm - corriente secundaria medida.
