Descrizione del prodotto

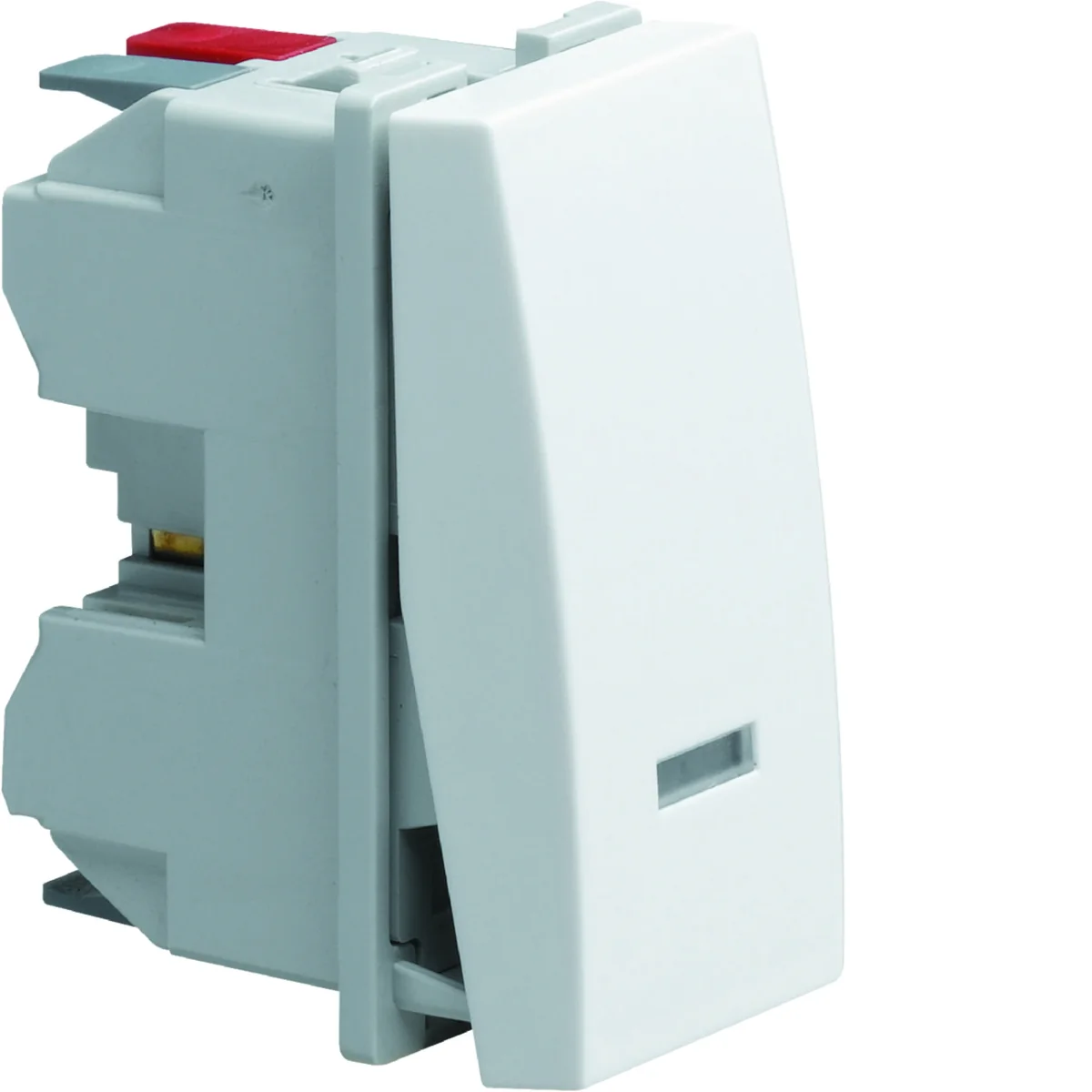

Interruptor pulsador de escalera de la serie systo. El número de catálogo del producto es WS013.

;

CARACTERÍSTICAS

Opción de retroiluminación.

1M.

Tecla única.

Conexión rápida.

Tipo de contacto: 2 vías.

Número de módulos para WA: 1.

Con posibilidad de iluminación LED de estado.

< p>

DESCRIPCIÓN DE LA SERIE

systo es una serie de accesorios de instalación eléctrica que se pueden utilizar en diversas instalaciones: cajas de suelo, columnas o conductos. Conector de escalera caracterizan las características de esta serie única.

Profundidad [mm]

33
Número de módulos

1
Forma

Rectangular
Tensión nominal [V]

230
Tipo

Escalera
Nivel de seguridad

IP31D
Tipo

45x45
Grado de protección mecánica

IK07
Iluminar desde el fondo

Sí
PKWIU

27.33.11.0

numero de llaves

1
Color

Blanco
Material

El plastico
Corriente nominal [A]

10
Familia

SISTEMA
Ancho [mm]

22,5
Altura [mm]

45
Acabado de la superficie

mate
Materiales precisos

ORDENADOR PERSONAL

Altri dati tecnici

Układ połączeń

Łącznik schodowy
Konfiguracja elementów

Element podstawowy z centralną plakietką osłonową
Przycisk

No
Sposób mocowania

Zatrzask
Materiał

Tworzywo sztuczne
Zabezpieczenie powierzchni

Lakierowanie
Kolor

Biały
Miejsce na oznaczenie

Nie
Funkcja podświetlenia

Z podświetleniem (w pozycji WŁ.)
Stopień ochrony (IP)

IP31
Prąd znamionowy

10 A
Styki sygnału zwrotnego

Sí
Szerokość osprzętu

22 mm
Głębokość osprzętu

33 mm
Min. głębokość puszki montażowej

40 mm

Sposób działania

Przycisk wahadłowy
Liczba modułów (dla systemów modułowych)

1
Sposób montażu

Montaż podtynkowy
Z płytą montażową

No
Gatunek materiału

Tworzywo termoplastyczne
Wykończenie powierzchni

Matowy
Numer RAL (zbliżony)

9010
Podświetlenie

Tak
Rodzaj podświetlenia

LED, wymienne
Napięcie znamionowe

250 V
Prąd łączeniowy do świetlówek

10 AX
Typ połączenia

Wtykowe samozaciskowe
Wysokość osprzętu

45 mm
Głębokość wbudowania

40 mm

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	10 pezzi	240 pezzi	5760 pezzi
Peso (kg)	0,023	0,240	6,130	170,120
Larghezza (m)	0,022	0,060	0,315	0,800
Lunghezza (m)	0,045	0,055	0,215	1,050
Profondità (m)	0,033	0,295	0,360	1,200
