Descrizione del prodotto

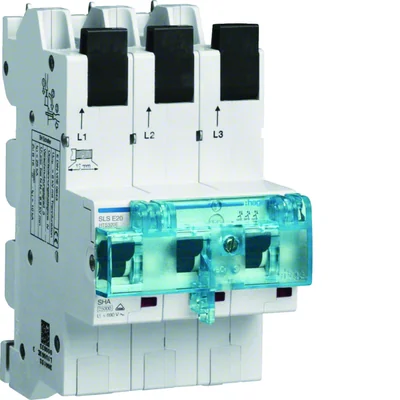

Disyuntor selectivo de la serie SLS.

20 A,
para montaje en barras,< /li>
para barras con separación de 40 mm Cu 12x5/10mm,
característica de disparo E:
- disparo térmico 1,05 a 1,20 x IN
- disparador electromagnético 5 x 6,25 IN
tensión nominal: 230/400 V
indicador de estado de posición de los contactos

Características de la serie SLS:

El disyuntor selectivo garantiza un fácil funcionamiento del disyuntor, una alta resistencia al cortocircuito (25 kA) y una selectividad total para los disyuntores estándar protegidos. Para una integración total con la protección básica, se han desarrollado características especiales de las exclusiones E y Cs, lo que permite el uso completo de las capacidades de protección de todo el sistema.

Frecuencia nominal [Hz]

60
Número de polos

3
Tensión nominal de aislamiento [V]

690
Familia

SLS
Pérdida de potencia [W]

6,5
Pérdidas de potencia por polo [W]

3,8
Altura [mm]

158
Durabilidad mecánica (número de ciclos)

10000
Tensión de conmutación nominal [V]

230/400
Valor de corriente CA máx/mín para activación de protección

5/6.25 pulgadas
Temperatura de almacenamiento [°C]

de -25 a 80
Sección del cable (trenzado) [mm²]

1 - 16
PKWIU

27.12.22.0

Longitud [mm]

114,2
Instalación

En el carril TH-35
Corriente nominal [A]

20
Nivel de seguridad

IP20
Pérdidas de potencia [W]

11,4
Ancho [mm]

81
Resistencia eléctrica (número de ciclos)

1500
Rango de temperatura de funcionamiento [°C]

de -25 a 55
Número de módulos

4,5
Corriente de corte de cortocircuito Ics [kA]

12,5
Tensión transitoria nominal [V]

6000
Sección del conductor (cable) [mm²]

1 - 25

Altri dati tecnici

Charakterystyka wyzwalania

E
Prąd znamionowy

20 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

No
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

3
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	1 pezzi	8 pezzi	192 pezzi
Peso (kg)	1,200	1,271	10,570	276,680
Larghezza (m)	0,081	0,153	0,321	0,800
Lunghezza (m)	0,151	0,084	0,211	0,994
Profondità (m)	0,118	0,180	0,365	1,200
