Description du produit

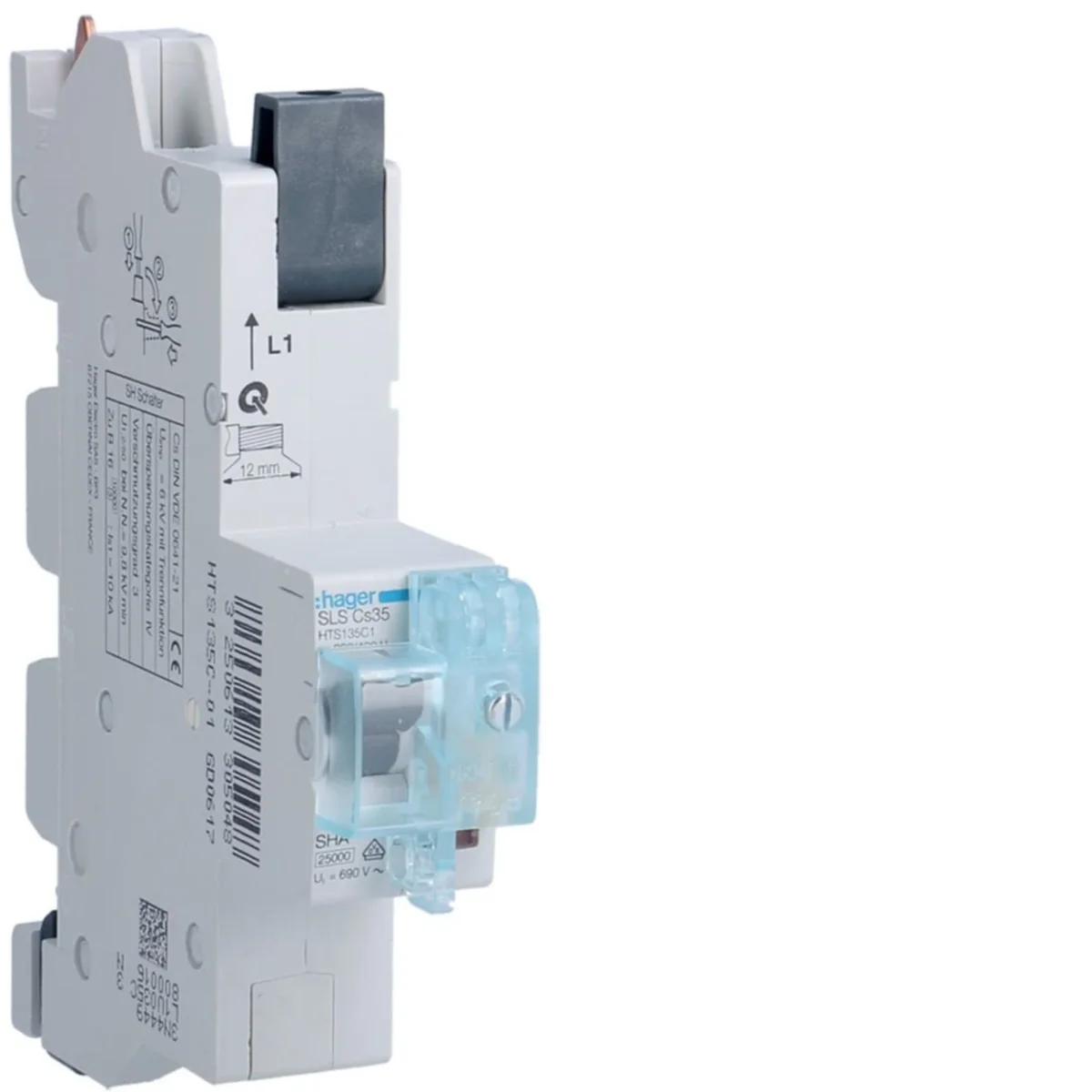

Disyuntor selectivo de la serie SLS.

35A,
L2,
para barras con una separación de 40 mm Cu 12x5/10 mm,
característica de disparo Cs:
- disparo térmico de 1,13 a 1,45 x IN
- disparador electromagnético 6,5 x 10 IN
tensión nominal: 230/400 V
indicador de estado de posición de contacto

Características de la serie SLS:

El disyuntor selectivo garantiza un fácil funcionamiento del disyuntor, alta resistencia al cortocircuito (25 kA) y selectividad total para disyuntores estándar protegidos. Para una integración total con la protección básica, se han desarrollado características especiales de las exclusiones E y Cs, lo que permite el uso completo de las capacidades de protección de todo el sistema.

Frecuencia nominal [Hz]

60
Número de polos

1
Tensión nominal de aislamiento [V]

690
Familia

SLS
Pérdida de potencia [W]

8
Pérdidas de potencia por polo [W]

6,6
Altura [mm]

158
Durabilidad mecánica (número de ciclos)

10000
Tensión de conmutación nominal [V]

230/400
Valor de corriente CA máx/mín para activación de protección

6,5/10 pulgadas
Temperatura de almacenamiento [°C]

de -25 a 80
Sección del cable (trenzado) [mm²]

1 - 16
PKWIU

27.12.22.0

Longitud [mm]

114,2
Instalación

En el carril TH-35
Corriente nominal [A]

35
Nivel de seguridad

IP20
Pérdidas de potencia [W]

6,6
Ancho [mm]

27
Resistencia eléctrica (número de ciclos)

1500
Rango de temperatura de funcionamiento [°C]

de -25 a 55
Número de módulos

1,5
Corriente de corte de cortocircuito Ics [kA]

12,5
Tensión transitoria nominal [V]

6000
Sección del conductor (cable) [mm²]

1 - 25

Autres données techniques

Charakterystyka wyzwalania

Cs
Prąd znamionowy

35 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

No
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

1
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Une sorte de paquet		Karton	Pakiet	Paleta
Quantité	1 pcs.	3 pcs.	24 pcs.	576 pcs.
poids (kg)	0,432	1,300	10,770	249,216
Largeur (m)	0,027	0,155	0,506	0,800
Longueur (m)	0,151	0,090	0,216	1,150
Profondeur (m)	0,118	0,185	0,371	1,200
