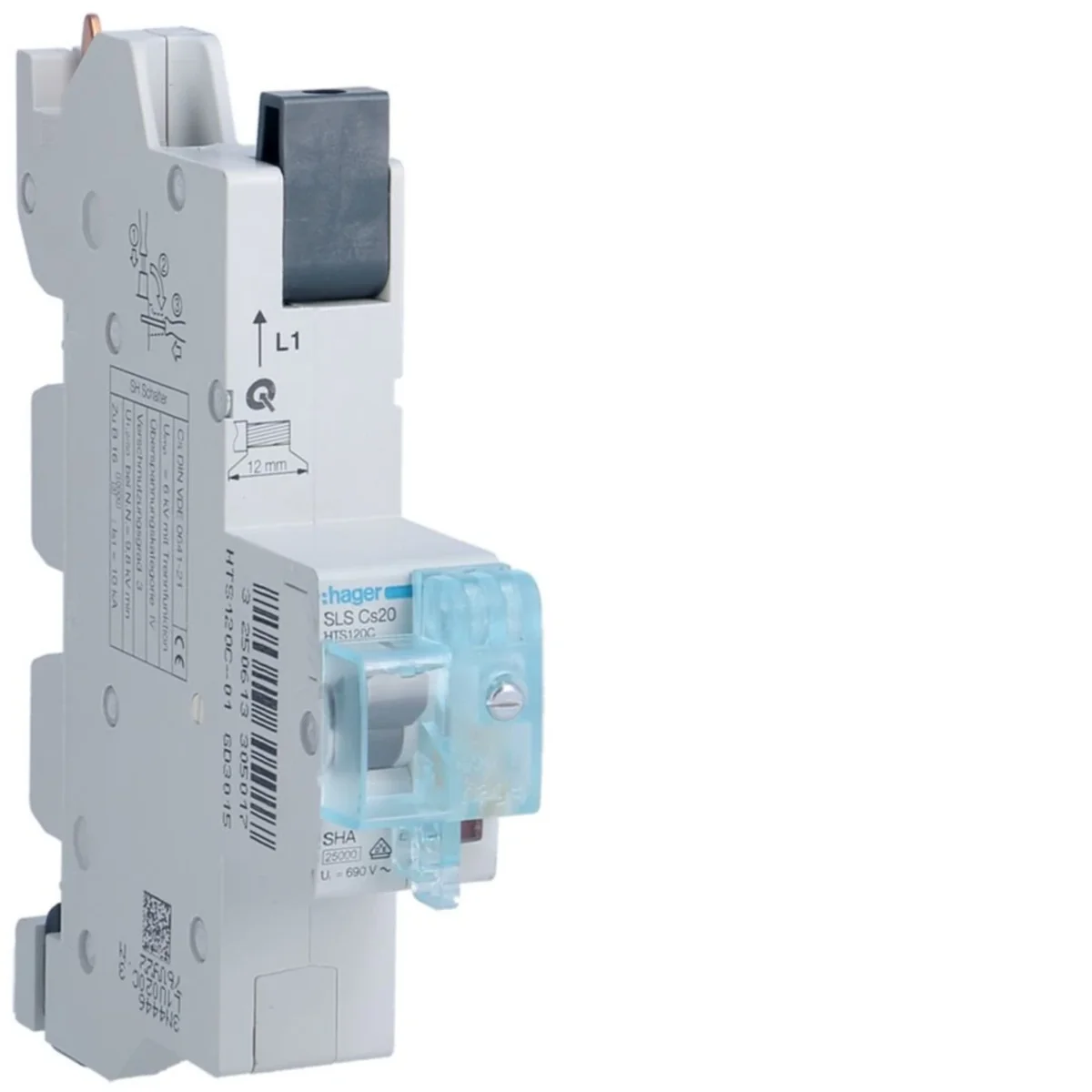

SLS Conmutador selectivo 1P Cs 20A embarrados 12x5/10mm 40mm HTS120C

Indice locale:
ABS038HAGE
Numero di catalogo:
HTS120C
Codice EAN:
3250613305017
Produttore: HAGER
Frecuencia nominal [Hz]: 60
Longitud [mm]: 114,2
Número de polos: 1
Prezzo:
92,83 €
bruto / pezzi
(inclusa IVA 23%)
Consegna in 3 ore
fino a 10 settimane (giorni lavorativi)
Raccolta in 1h
Quantità pezzi
(multiplo:
1
)
Aggiungi agli appunti
Stampa

Descrizione del prodotto

Disyuntor selectivo de la serie SLS.

  • 20 A,
  • para montaje en barras,< /li>
  • para barras con separación de 40 mm Cu 12x5/10mm,
  • Característica de disparo Cs:
    • disparo térmico 1,13 a 1,45 x IN
    • disparador electromagnético 6,5 x 10 IN
  • tensión nominal: 230/400 V
  • indicador de estado de posición de los contactos
  • Características de la serie SLS:

    El disyuntor selectivo garantiza un fácil funcionamiento del disyuntor, una alta resistencia al cortocircuito (25 kA) y una selectividad total para los disyuntores estándar protegidos. Para una integración total con la protección básica, se han desarrollado características especiales de las exclusiones E y Cs, lo que permite el uso completo de las capacidades de protección de todo el sistema.

Dati tecnici

  • Frecuencia nominal [Hz]
    60
  • Número de polos
    1
  • Tensión nominal de aislamiento [V]
    690
  • Familia
    SLS
  • Pérdida de potencia [W]
    6,5
  • Pérdidas de potencia por polo [W]
    3,7
  • Altura [mm]
    158
  • Durabilidad mecánica (número de ciclos)
    10000
  • Tensión de conmutación nominal [V]
    230/400
  • Valor de corriente CA máx/mín para activación de protección
    6,5/10 pulgadas
  • Temperatura de almacenamiento [°C]
    de -25 a 80
  • Sección del cable (trenzado) [mm²]
    1 - 16
  • PKWIU
    27.12.22.0
  • Longitud [mm]
    114,2
  • Instalación
    En el carril TH-35
  • Corriente nominal [A]
    20
  • Nivel de seguridad
    IP20
  • Pérdidas de potencia [W]
    3,7
  • Ancho [mm]
    27
  • Resistencia eléctrica (número de ciclos)
    1500
  • Rango de temperatura de funcionamiento [°C]
    de -25 a 55
  • Número de módulos
    1,5
  • Corriente de corte de cortocircuito Ics [kA]
    12,5
  • Tensión transitoria nominal [V]
    6000
  • Sección del conductor (cable) [mm²]
    1 - 25

Altri dati tecnici

  • Charakterystyka wyzwalania
    Cs
  • Prąd znamionowy
    20 A
  • Napięcie znamionowe izolacji Ui
    690 V
  • Jednocześnie rozłączany biegun N
    No
  • Kategoria przepięcia
    4
  • Znamionowa wytrzymałość dielektryczna
    6 kV
  • Stopień ochrony (IP)
    IP20
  • Liczba biegunów
    1
  • Napięcie znamionowe
    400 V
  • Znamionowa zdolność łączeniowa
    25 kA
  • Częstotliwość
    50 Hz
  • Stopień zanieczyszczenia
    3
  • Sposób montażu
    Szyna zbiorcza

Imballaggio sfuso

Una specie di pacchetto Karton Pakiet Paleta
Quantità 1 pezzi 3 pezzi 24 pezzi 576 pezzi
Peso (kg) 0,426 1,281 10,696 281,704
Larghezza (m) 0,027 0,150 0,315 0,800
Lunghezza (m) 0,151 0,083 0,219 1,026
Profondità (m) 0,118 0,180 0,370 1,200
