Descripción del producto

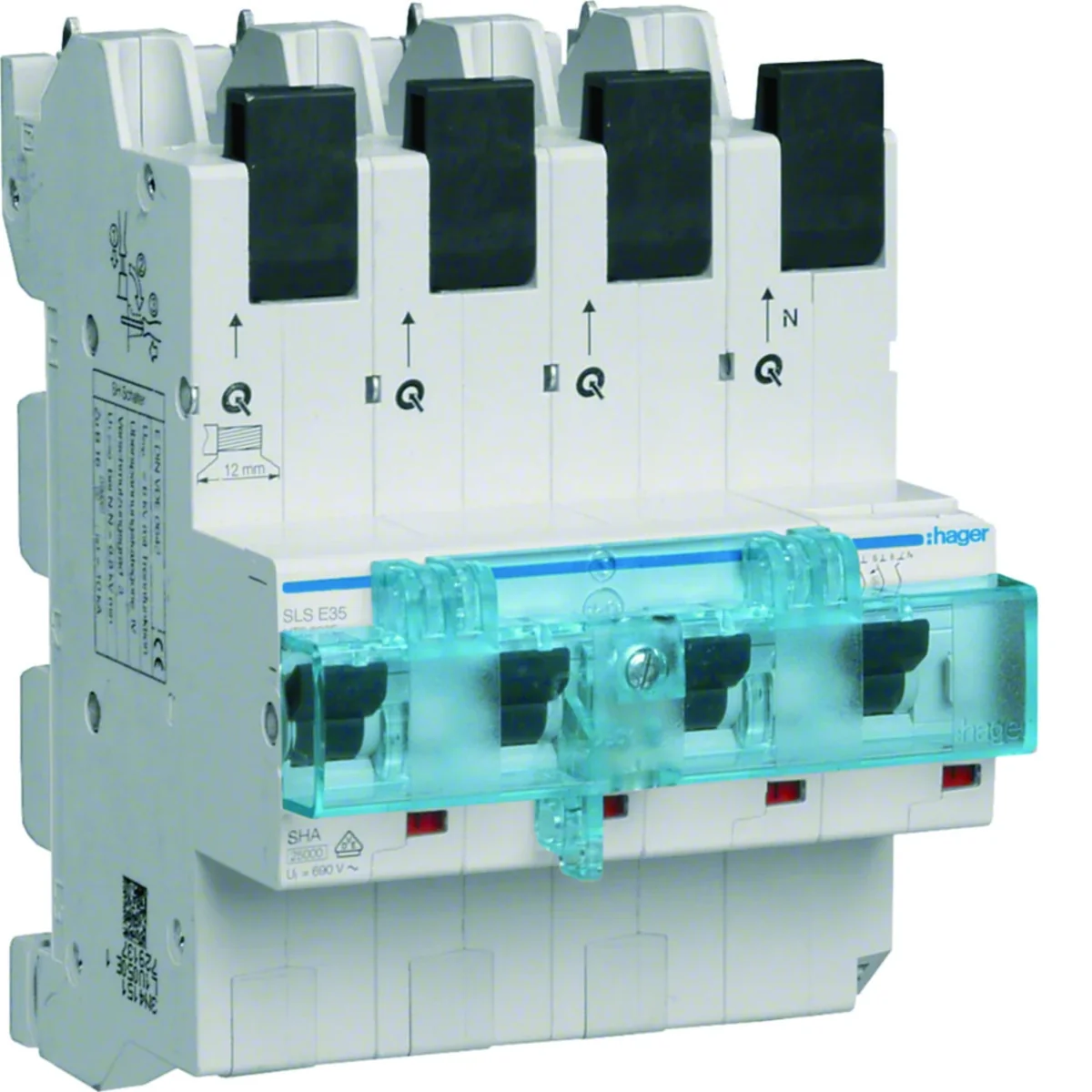

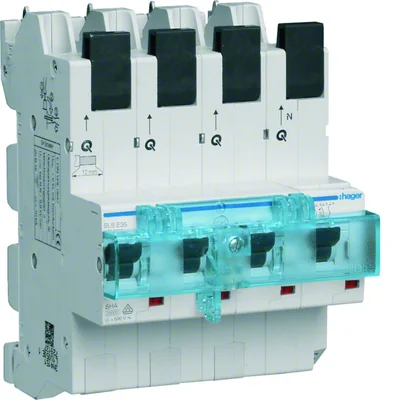

Disyuntor selectivo MCB, serie SLS.

16A,
número de polos: 3P+ N ,
para montaje en barras,
para barras con una distancia de 40 mm Cu 12x5/10 mm,
característica de disparo Cs:
- disparador térmico 1,13 a 1,45 x IN
- disparador electromagnético 6,5 x 10 IN
tensión nominal: 230/400 V
contacto indicador de estado de posición

Características de la serie SLS:

El disyuntor selectivo garantiza un fácil funcionamiento del disyuntor y una alta resistencia a cortocircuitos ( 25 kA) y selectividad total para disyuntores estándar protegidos. Para una integración total con la protección básica, se han desarrollado características especiales de las exclusiones E y Cs, lo que permite el uso completo de las capacidades de protección de todo el sistema.

Frecuencia nominal [Hz]

60
Número de polos

4
Tensión nominal de aislamiento [V]

690
Familia

SLS
Pérdida de potencia [W]

6,5
Pérdidas de potencia por polo [W]

2,4
Altura [mm]

158
Durabilidad mecánica (número de ciclos)

10000
Tensión de conmutación nominal [V]

230/400
Valor de corriente CA máx/mín para activación de protección

6,5/10 pulgadas
Temperatura de almacenamiento [°C]

de -25 a 80
Sección del cable (trenzado) [mm²]

1 - 16
PKWIU

27.12.22.0

Longitud [mm]

114,2
Instalación

En el carril TH-35
Corriente nominal [A]

16
Nivel de seguridad

IP20
Pérdidas de potencia [W]

7,2
Ancho [mm]

81
Resistencia eléctrica (número de ciclos)

1500
Rango de temperatura de funcionamiento [°C]

de -25 a 55
Número de módulos

6
Corriente de corte de cortocircuito Ics [kA]

12,5
Tensión transitoria nominal [V]

6000
Sección del conductor (cable) [mm²]

1 - 25

Otros datos técnicos

Charakterystyka wyzwalania

Cs
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

Sí
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

4
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna zbiorcza

Detalles del fabricante

Fabricante

HAGER POLO Sp. z o. o.
Dirección

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIF

6460015532
GLN

5900009931532

Empaquetado a granel

una especie de paquete		Karton	Pakiet	Paleta
Cantidad	1 uds.	1 uds.	6 uds.	144 uds.
Peso (kg)	1,450	1,525	9,545	252,080
Ancho (m)	0,108	0,155	0,315	0,800
Longitud (m)	0,151	0,115	0,210	1,050
Profundidad (m)	0,118	0,185	0,360	1,200
