Descripción del producto

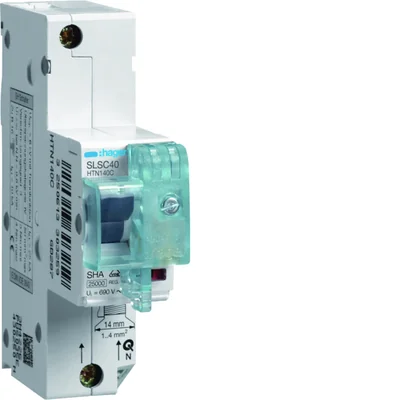

Disyuntor selectivo MCB de la serie SLS.

40A,
se puede montar en un Carril soporte TS35 o mediante adaptador sobre barras (espaciado 40 mm),
Característica de disparo Cs:
- disparo térmico 1,13 a 1,45 x IN
- disparo electromagnético 6,5 x 10 IN
tensión nominal: 230/400 V
indicador de estado de contacto
terminales de jaula:
- hilo hasta 50 mm²
- hilo hasta 35 mm²

características de la serie SLS: p>

El disyuntor selectivo garantiza un fácil funcionamiento del disyuntor, una alta resistencia al cortocircuito (25 kA) y una selectividad total para los disyuntores estándar protegidos. Para una integración total con la protección básica, se han desarrollado características especiales de las exclusiones E y Cs, lo que permite el uso completo de las capacidades de protección de todo el sistema.

Frecuencia nominal [Hz]

60
Profundidad [mm]

85
Par de apriete [Nm]

4
Tensión nominal de aislamiento [V]

690
Familia

SLS
Pérdida de potencia [W]

8
Pérdidas de potencia por polo [W]

6
Altura [mm]

110
Durabilidad mecánica (número de ciclos)

10000
Tensión de conmutación nominal [V]

230/400
Valor de corriente CA máx/mín para activación de protección

6,5/10 pulgadas
Temperatura de almacenamiento [°C]

de -25 a 80
Sección del cable (trenzado) [mm²]

1,5 - 35
PKWIU

27.12.22.0

Longitud [mm]

91
Número de polos

1
Instalación

En el carril TH-35
Corriente nominal [A]

40
Nivel de seguridad

IP20
Pérdidas de potencia [W]

6
Ancho [mm]

27
Resistencia eléctrica (número de ciclos)

1500
Rango de temperatura de funcionamiento [°C]

de -25 a 55
Número de módulos

1,5
Corriente de corte de cortocircuito Ics [kA]

12,5
Tensión transitoria nominal [V]

6000
Sección del conductor (cable) [mm²]

1,5 - 50

Otros datos técnicos

Charakterystyka wyzwalania

Cs
Prąd znamionowy

40 A
Napięcie znamionowe izolacji Ui

690 V
Jednocześnie rozłączany biegun N

No
Kategoria przepięcia

4
Znamionowa wytrzymałość dielektryczna

6 kV
Stopień ochrony (IP)

IP20

Liczba biegunów

1
Napięcie znamionowe

400 V
Znamionowa zdolność łączeniowa

25 kA
Częstotliwość

50 Hz
Stopień zanieczyszczenia

3
Sposób montażu

Szyna DIN

Detalles del fabricante

Fabricante

HAGER POLO Sp. z o. o.
Dirección

43-100 Tychy Fabryczna 10
Email

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
NIF

6460015532
GLN

5900009931532

Empaquetado a granel

una especie de paquete		Karton	Pakiet	Paleta
Cantidad	1 uds.	3 uds.	24 uds.	576 uds.
Peso (kg)	0,333	1,072	8,798	234,152
Ancho (m)	0,027	0,120	0,318	0,800
Longitud (m)	0,110	0,084	0,211	0,994
Profundidad (m)	0,089	0,151	0,365	1,200
