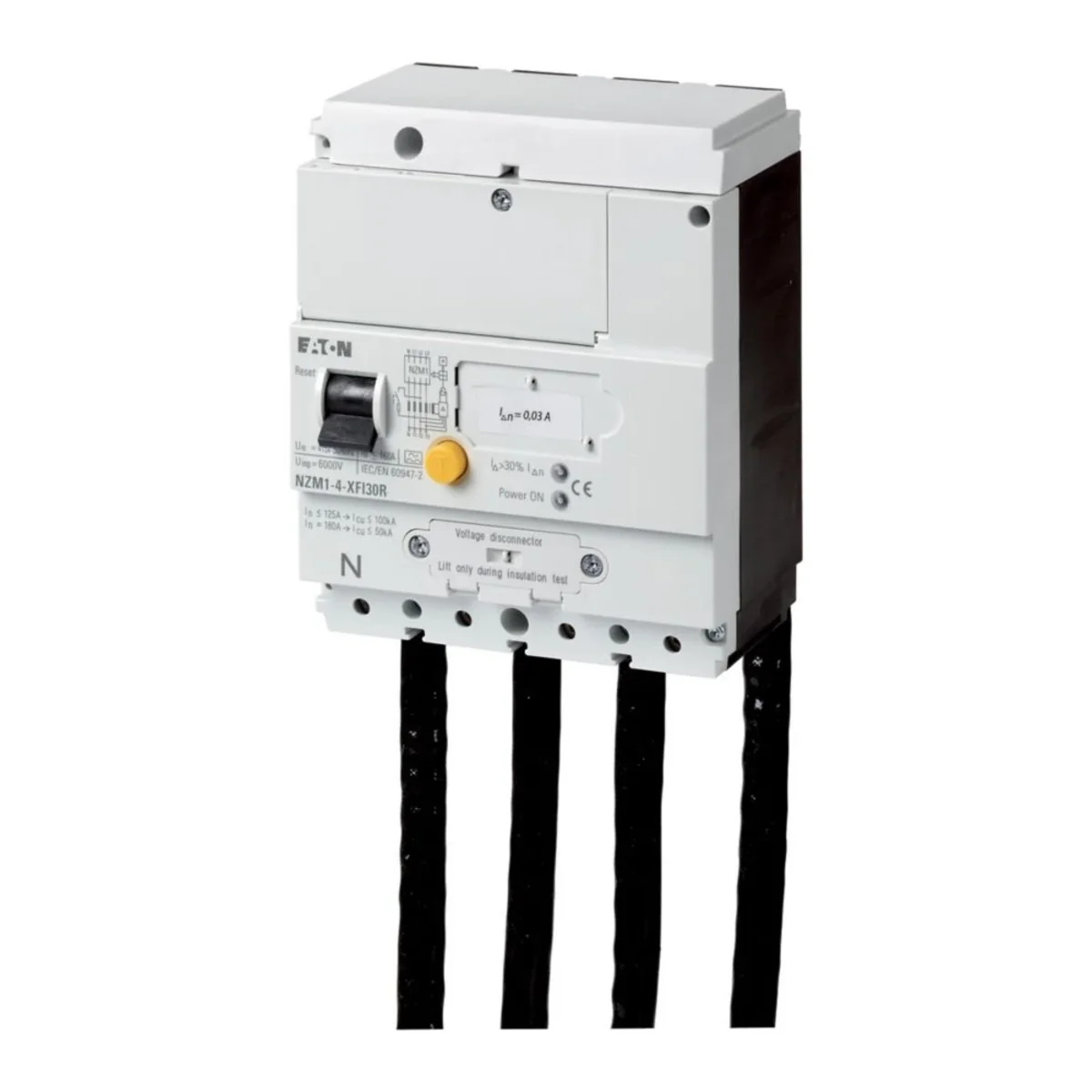

Liberación de falla a tierra, 30 mA, 4b, derecha NZM1-4-XFI30R 104606

Los accesorios opcionales para la serie NZM de disyuntores incluyen una amplia gama de dispositivos adecuados para uso internacional. El montaje es flexible y sencillo gracias a los grupos funcionales modulares. Consejos: Cumple con IEC/EN 60947-2 sin aprobación UL/CSA. Se puede utilizar en instalaciones trifásicas y monofásicas. Sensibilidad a la corriente de impulso según el principio de suma de corrientes. Para disyuntores NZM1(-4) de 3 y 4 polos y disyuntores de carga N1(-4). Dependiendo de la tensión de red Ue = 200 .. 415 V 50/60 Hz. En I △n = 0,03 A: El tiempo de retardo tv siempre se establece en 10 ms. Mensaje de advertencia > 30 % I △n mediante LED amarillo. El mensaje de disparo a través de un máximo de 2 interruptores auxiliares conectables (HIAFI): S = M22-K01, ZR = M22-K10 se restablece utilizando la palanca de reinicio. Cuando se utilizan interruptores de liberación auxiliares en el bloque FI, el contacto normalmente cerrado funciona como un contacto normalmente abierto y el contacto normalmente abierto como un contacto normalmente cerrado. No se permite el doble contacto. No se puede utilizar en combinación con una carcasa aislante o un kit de montaje de interruptor principal para montaje en pared lateral con un soporte de montaje. NZM1-XFI..R no debe usarse en combinación con la cubierta inferior NZM1-XUSA. NZM1-XFI..U No se puede utilizar en combinación con una carcasa aislante o un kit de montaje de interruptor principal para montaje en pared lateral con soporte de montaje. La capacidad de corte límite nominal en cortocircuito está determinada por NZM1, NS1. En el caso del interruptor-seccionador N1, por la protección previa aplicada. Ver datos técnicos. Aplicable a: NZM1-4, N1-4
