Descrizione del prodotto

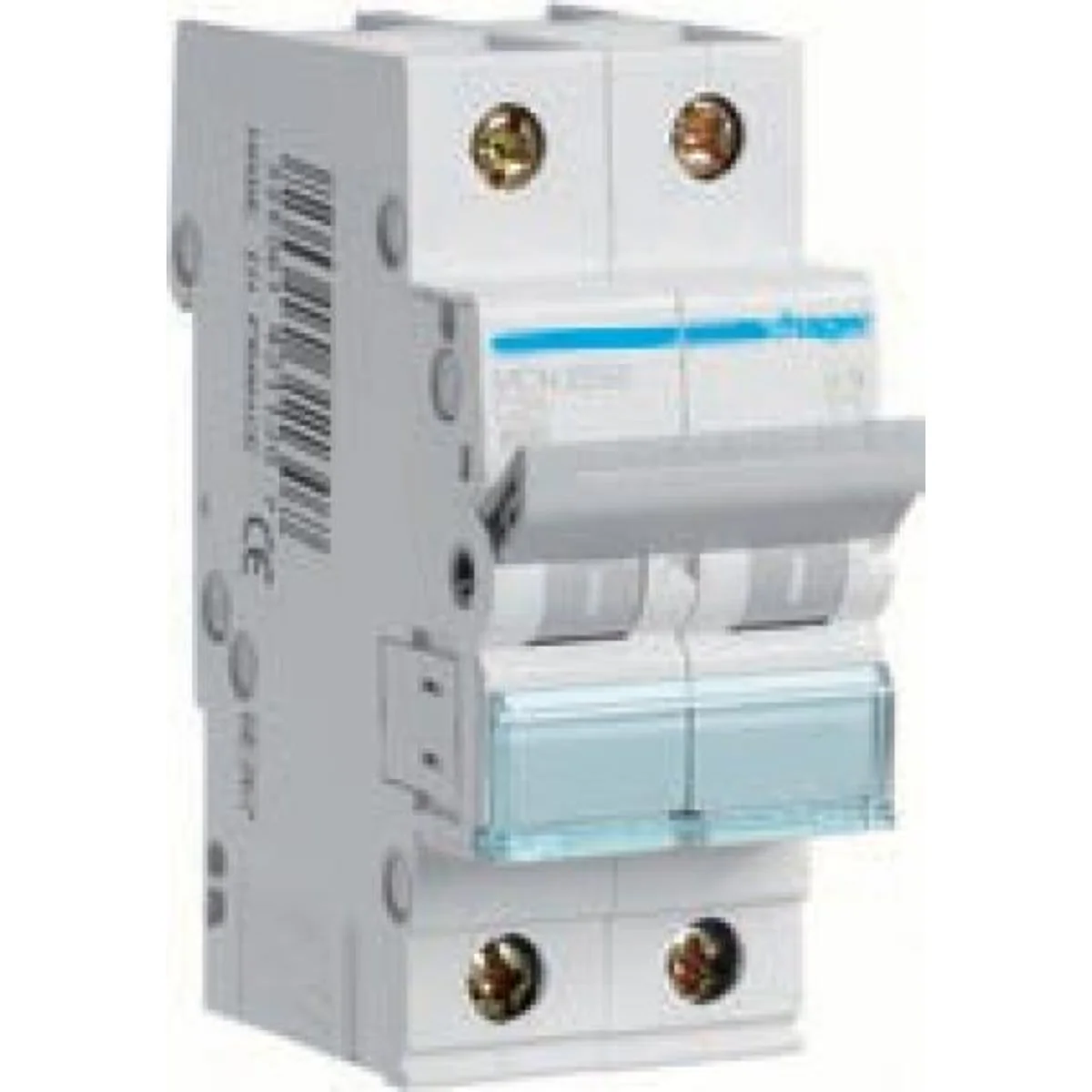

Disyuntores 0,5 - 32 A. Tipo B Capacidad nominal de corte en cortocircuito 6000 A • poder nominal de corte en cortocircuito: 6000 A, según PN-EN 60898-1,
• clase de limitación energética: 3,
• tensión nominal de funcionamiento: 230/400 V CA - interruptor unipolar, 400 V CA - interruptor multipolar,
• posibilidad de uso en circuitos de corriente continua,
• una amplia gama de accesorios,
• posibilidad de conexión mediante carriles peine verticales y horizontales,
• terminales de jaula: cable hasta 25 mm2, trenzado hasta 16 mm2,
• campo de descripción con solapa protectora,
• Nivel de protección: IP2X para terminales, IP40 para el dispositivo instalado en el cuadro.

Característica

B
Número de módulos

2
Tensión nominal de aislamiento [V]

500
Pérdida de potencia [W]

7.62
Altura [mm]

83
Número de módulos

2

Profundidad [mm]

70
Número de polos

2
Corriente nominal [A]

32
Ancho [mm]

35
Poder nominal de corte en cortocircuito [kA]

6
PKWIU

27.12.22.0

Altri dati tecnici

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

32 A
Napięcie znamionowe izolacji Ui

500 V
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Klasa ograniczenia energii

3
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Sí
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Charakterystyka wyzwalania

B
Liczba biegunów chronionych

2
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

6 kA
Zakres częstotliwości

50 ... 60 Hz
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Una specie di pacchetto		Karton	Pakiet	Paleta
Quantità	1 pezzi	6 pezzi	72 pezzi	1728 pezzi
Peso (kg)	0,241	1,449	17,750	449,000
Larghezza (m)	0,035	0,096	0,312	0,800
Lunghezza (m)	0,087	0,080	0,232	1,078
Profondità (m)	0,073	0,225	0,360	1,200
