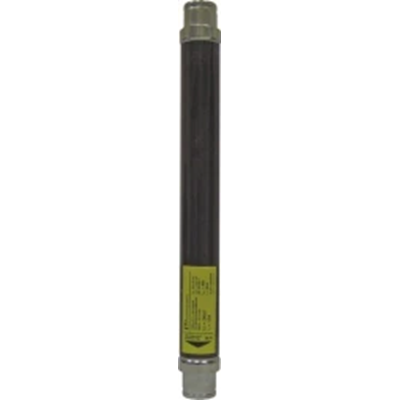

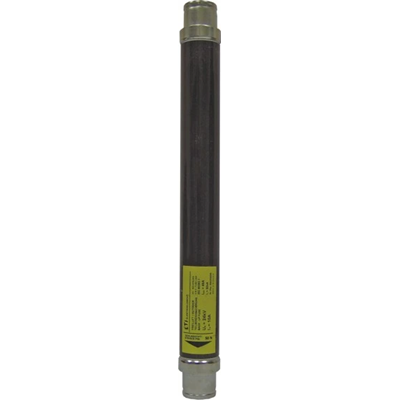

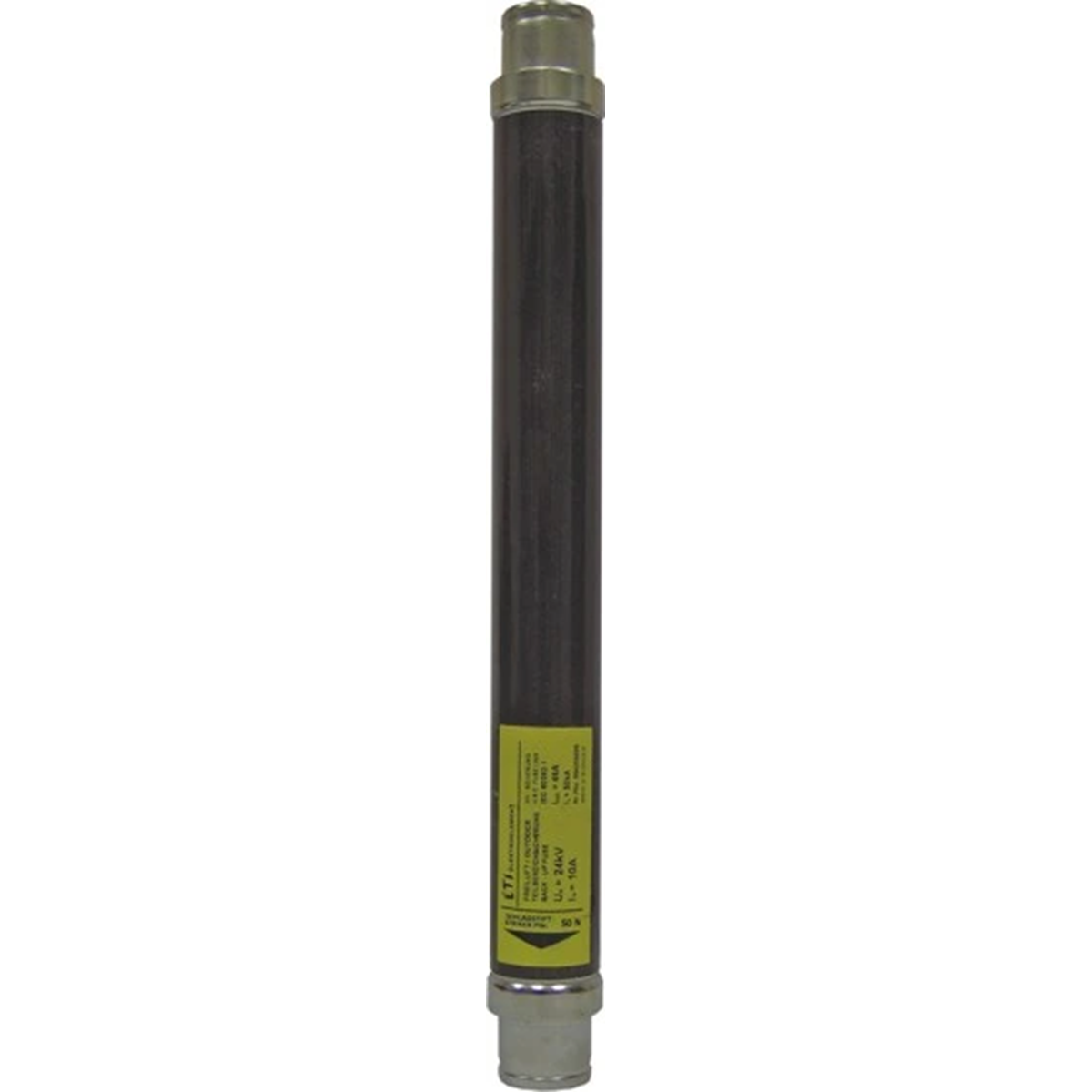

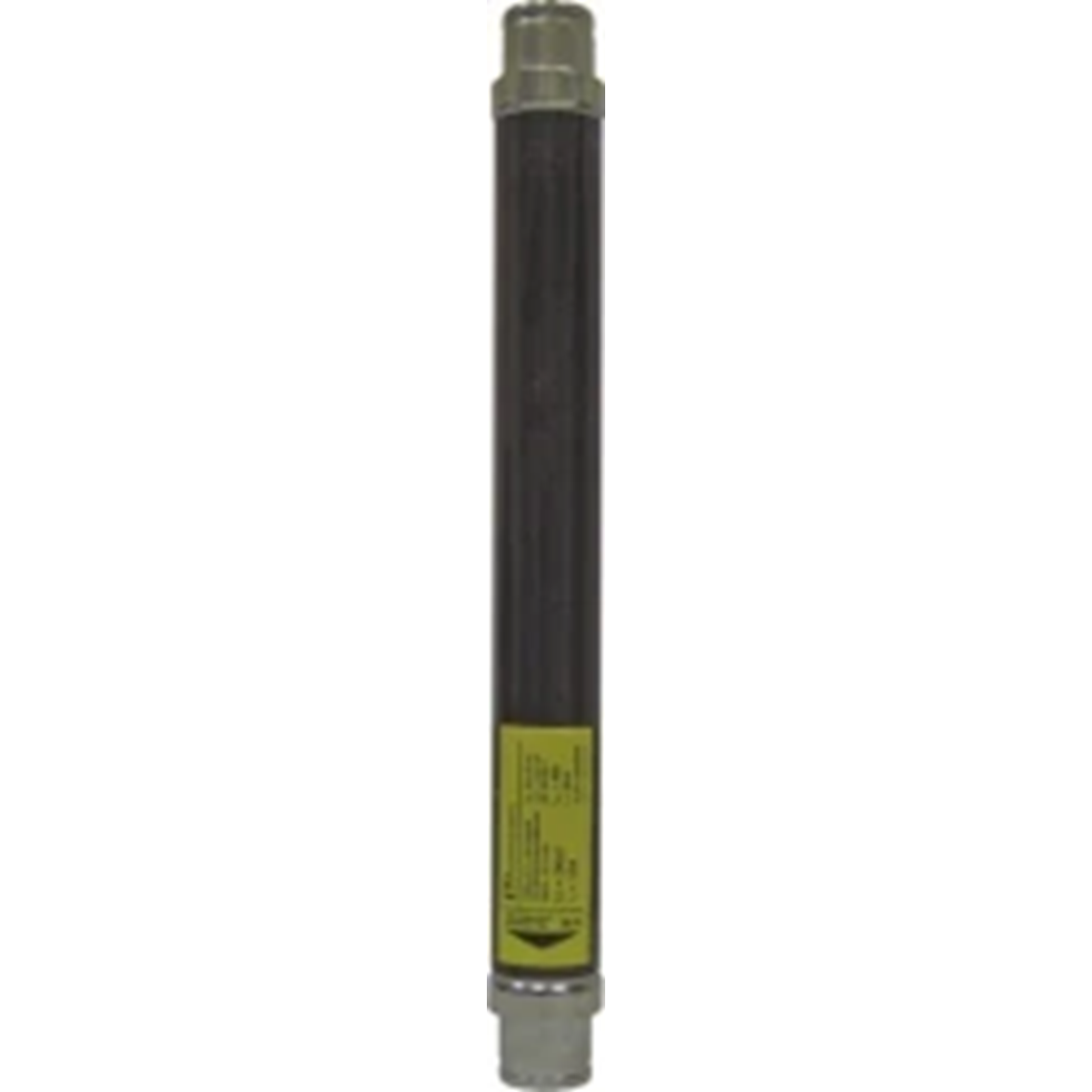

Inserto fusible con percutor VV C 10/24kV 16A 50N 004255007

Los insertos tipo VV están diseñados para garantizar características de tiempo-corriente estables y confiables. El cuerpo del inserto es un tubo de porcelana esmaltado con una resistencia mecánica y térmica muy alta. Los terminales son de cobre, galvanizados con níquel y, a petición del cliente, con baño de plata. La abrazadera se fija a las ranuras en los extremos de los tubos presionando con la fuerza adecuada. La resistencia de la conexión está garantizada mediante el uso de un pegamento adecuado resistente a los cambios de temperatura. El método altamente avanzado de producción del elemento fusible del inserto garantiza un rendimiento preciso y estable. características tiempo-corriente del inserto. El elemento fusible está enrollado sobre un inserto de porcelana ubicado dentro del tubo. El inserto se rellena con arena de cuarzo con la granulación adecuada. Un elemento muy importante del diseño del inserto es el mecanismo de percusión. Para la versión TERMO con disparador térmico (versión VV D y VV E), parte integral del dispositivo es un elemento térmico que se activa como resultado de un aumento de temperatura. El disparador térmico siempre funciona independientemente de si el aumento de temperatura se debe a sobrecarga o a factores externos. La acción se produce a una temperatura de aproximadamente 120oC. El mecanismo funciona de tal manera que las sobrecargas breves no provocan una desconexión innecesaria del circuito. Sólo cuando la temperatura aumenta excesivamente se activa el delantero. El inserto con interruptor térmico se utiliza principalmente para proteger cuadros eléctricos de media tensión con aislamiento de SF6. Los fusibles VV de media tensión tienen una característica de tiempo-corriente t-I que no es de rango completo.

Ventajas:
→ pequeños aumentos de temperatura asociados con bajas pérdidas de energía,
→ alta capacidad de cortocircuito - 50 y confiabilidad de apagado en una corriente crítica,
→ amplia gama de sistemas de punzonado - 80 N, 120 N para plaquitas con interruptor térmico - versiones VV D y VV E y 50 N para la versión estándar VV C, funcionamiento fiable del sistema de punzonado,
→ alta resistencia a la humedad,
→ uso interno y externo,
→ apagado confiable con corriente de arranque mínima,
→ características estables de tiempo-actual,
→ los voltajes de conmutación al apagar son inferiores al valor recomendado,
→ Elementos fusibles de muy buena calidad.
