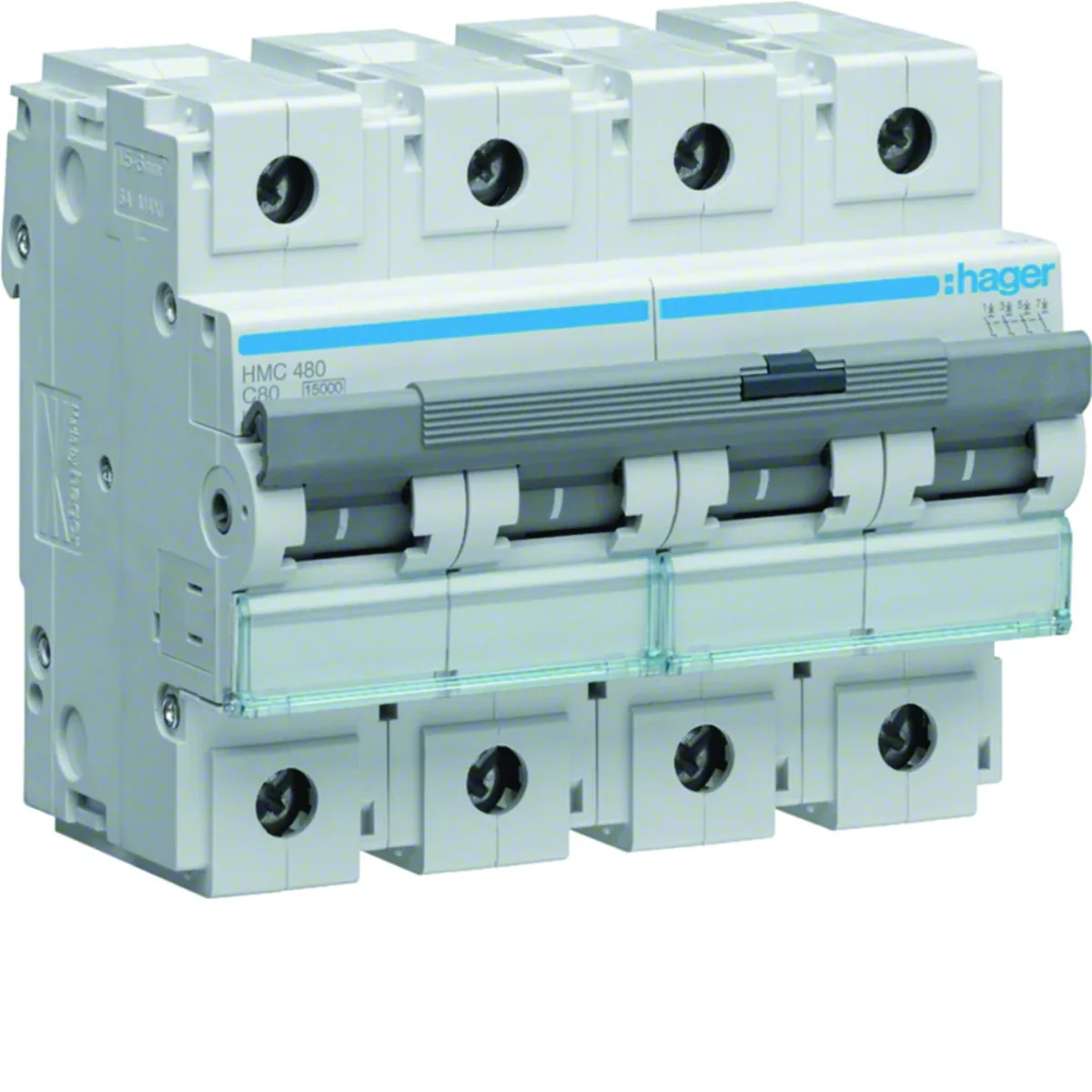

Disyuntor MCB 15kA 4P C 80A HMC480
Index local:
ABC036HAGE
Numéro de catalogue:
HMC480
Code EAN:
3250613230227
Prix:
1541,28 zł
bruto / pcs.
(y compris la TVA 23%)
Sur commande
Quantité pcs.
(plusieurs:
1
)
Ajouter à la demande de devis
Ajouter au presse-papiers
Imprimer
Renseignez-vous sur le produit
Description du produit
Données techniques
Détails du fabricant
Emballage en vrac
Fichiers à télécharger
Description du produit
Disyuntor MCB para proteger la instalación eléctrica contra los efectos de cortocircuitos y sobrecargas. También puede servir como medio de protección contra descargas eléctricas: apagado automático en caso de cortocircuito de impedancia insignificante entre el conductor de línea y la parte conductora accesible o conductor de protección.
Données techniques
-
CaracterísticaC
-
Profundidad [mm]70
-
Par de apriete [Nm]3,5 a 5
-
Corriente nominal [A]80
-
Nivel de seguridadIP20
-
Pérdidas de potencia [W]25,71
-
Ancho [mm]106
-
Altura [mm]90
-
Durabilidad mecánica (número de ciclos)20000
-
Tensión de conmutación nominal [V]415
-
Número de módulos6
-
Limite la corriente de corte en cortocircuito Icu para 230V [kA]15
-
Limite la corriente de corte en cortocircuito Icu para 400V [kA]15
-
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]4,5
-
Corriente nominal a 30°C [A]80
-
Corriente nominal a 45°C [A]72,6
-
Corriente nominal a 55°C [A]67,2
-
Corriente de corte de cortocircuito Ics [%]50
-
Temperatura de almacenamiento [°C]de -25 a 80
-
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro1
-
Tensión transitoria nominal [V]6000
-
Sección del cable (trenzado) [mm²]35
-
PKWIU27.12.22.0
-
Frecuencia nominal [Hz]60
-
Número de polos4
-
Tensión nominal de aislamiento [V]500
-
FamiliaMCB
-
Pérdida de potencia [W]15
-
Pérdidas de potencia por polo [W]6,68
-
Tipo de conecciónAbrazaderas con sistema de alineación
-
Resistencia eléctrica (número de ciclos)4000
-
Rango de temperatura de funcionamiento [°C]de -5 a 60
-
Poder asignado de corte en cortocircuito Icn [kA]15
-
Valor de corriente CA máx/mín para activación de protección5/10 pulgadas
-
Limite la corriente de corte en cortocircuito Icu para 240V [kA]15
-
Limite la corriente de corte en cortocircuito Icu para 415V [kA]15
-
Corriente nominal a 20°C [A]86,4
-
Corriente nominal a 40°C [A]75,1
-
Corriente nominal a 50°C [A]70
-
Corriente nominal a 60°C [A]64,3
-
Corriente de corte de cortocircuito Ics [kA]7,5
-
Tipo de tensión de alimentaciónC.A.
-
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro0,95
-
Número de postes protegidos4
-
Sección del conductor (cable) [mm²]70
Autres données techniques
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)4
-
Prąd znamionowy80 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Jednocześnie rozłączany biegun NNo
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów6
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaC
-
Liczba biegunów chronionych4
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaSí
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Détails du fabricant
-
ProducteurHager Electro S.A.S.
-
AdresseFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Emballage en vrac
| Une sorte de paquet | Karton | Pakiet | Paleta | Karton | Pakiet | Paleta |
| Quantité | 1 pcs. | 12 pcs. | 504 pcs. | 1 pcs. | 12 pcs. | 504 pcs. |
| poids (kg) | 0,900 | 10,890 | 457,630 | 0,900 | 10,890 | 457,630 |
| Largeur (m) | 0,100 | 0,310 | 0,800 | 0,100 | 0,310 | 0,800 |
| Longueur (m) | 0,080 | 0,130 | 1,060 | 0,080 | 0,130 | 1,060 |
| Profondeur (m) | 0,120 | 0,360 | 1,200 | 0,120 | 0,360 | 1,200 |
