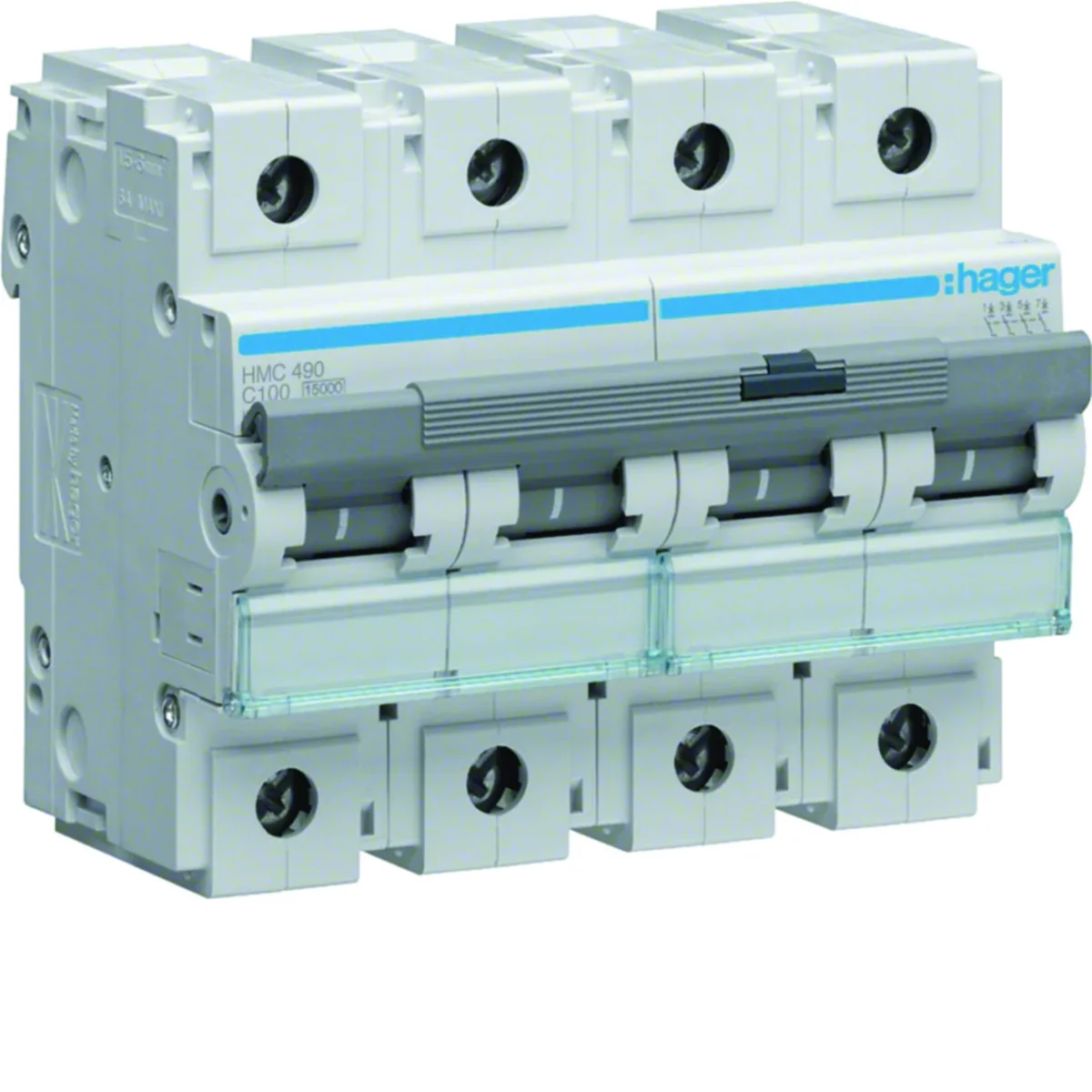

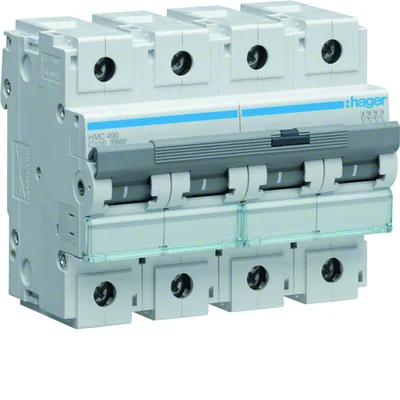

Disyuntor MCB 15kA 4P C 100A HMC490

Name: Disyuntor MCB 15kA 4P C 100A
Brand: HAGER
SKU: ABC037HAGE
Price: 1630.91 PLN
Availability: BackOrder

local index:

ABC037HAGE

Catalog No:

HMC490

EAN code:

3250613230234

Click on the photo to enlarge

Manufacturer: HAGER

Característica: C

Frecuencia nominal [Hz]: 60

Profundidad [mm]: 70

See full description

Price:

1630,91 zł

bruto / pcs.

(including VAT 23%)

up to 10 weeks

On request

Quantity pcs.

(multiplicity:

1

)

Add to inquiry

Add to clipboard

Print

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Disyuntor MCB para proteger la instalación eléctrica contra los efectos de cortocircuitos y sobrecargas. También puede servir como medio de protección contra descargas eléctricas: apagado automático en caso de cortocircuito de impedancia insignificante entre el conductor de línea y la parte conductora accesible o conductor de protección.

Technical data

Característica

C
Profundidad [mm]

70
Par de apriete [Nm]

3,5 a 5
Corriente nominal [A]

100
Nivel de seguridad

IP20
Pérdidas de potencia [W]

28,1
Ancho [mm]

106
Altura [mm]

90
Durabilidad mecánica (número de ciclos)

20000
Tensión de conmutación nominal [V]

415
Número de módulos

6
Limite la corriente de corte en cortocircuito Icu para 230V [kA]

15
Limite la corriente de corte en cortocircuito Icu para 400V [kA]

15
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]

4,5
Corriente nominal a 30°C [A]

100
Corriente nominal a 45°C [A]

89,4
Corriente nominal a 55°C [A]

81,6
Corriente de corte de cortocircuito Ics [%]

50
Temperatura de almacenamiento [°C]

de -25 a 80
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro

1
Tensión transitoria nominal [V]

6000
Sección del cable (trenzado) [mm²]

35
PKWIU

27.12.22.0

Frecuencia nominal [Hz]

60
Número de polos

4
Tensión nominal de aislamiento [V]

500
Familia

MCB
Pérdida de potencia [W]

15
Pérdidas de potencia por polo [W]

7,74
Tipo de conección

Abrazaderas con sistema de alineación
Resistencia eléctrica (número de ciclos)

4000
Rango de temperatura de funcionamiento [°C]

de -5 a 60
Poder asignado de corte en cortocircuito Icn [kA]

15
Valor de corriente CA máx/mín para activación de protección

5/10 pulgadas
Limite la corriente de corte en cortocircuito Icu para 240V [kA]

15
Limite la corriente de corte en cortocircuito Icu para 415V [kA]

15
Corriente nominal a 20°C [A]

108
Corriente nominal a 40°C [A]

93,1
Corriente nominal a 50°C [A]

85,6
Corriente nominal a 60°C [A]

77,5
Corriente de corte de cortocircuito Ics [kA]

7,5
Tipo de tensión de alimentación

C.A.
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro

0,95
Número de postes protegidos

4
Sección del conductor (cable) [mm²]

70

Other technical data

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

4
Prąd znamionowy

100 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

15 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

6
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

4
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

15 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Sí
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Quantity	1 pcs.	12 pcs.	504 pcs.	1 pcs.	12 pcs.	504 pcs.
Weight (kg)	0,940	11,380	478,290	0,940	11,380	478,290
Width (m)	0,100	0,300	0,800	0,100	0,300	0,800
Length (m)	0,080	0,120	1,050	0,080	0,120	1,050
Depth (m)	0,120	0,360	1,200	0,120	0,360	1,200
