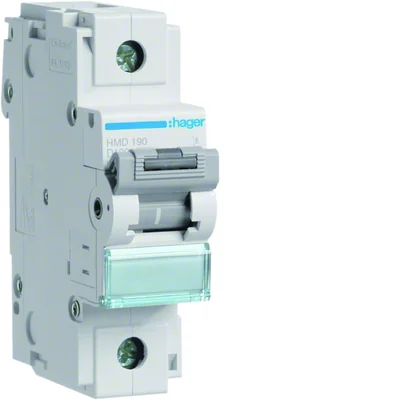

Disyuntor MCB 15kA 1P D 100A HMD190
Lokaler Index:
ABD026HAGE
Katalognummer:
HMD190
EAN-Code:
3250613230265
Preis:
486,42 zł
bruto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Angebotsanfrage hinzufügen
Zur Zwischenablage hinzufügen
Drucken
Fragen Sie nach dem Produkt
Produktbeschreibung
Disyuntor MCB para proteger la instalación eléctrica contra los efectos de cortocircuitos y sobrecargas. También puede servir como medio de protección contra descargas eléctricas: apagado automático en caso de cortocircuito de impedancia insignificante entre el conductor de línea y la parte conductora accesible o conductor de protección.
Technische Daten
-
CaracterísticaD
-
Profundidad [mm]70
-
Par de apriete [Nm]3,5 a 5
-
Corriente nominal [A]100
-
Nivel de seguridadIP20
-
Pérdidas de potencia [W]6,48
-
Ancho [mm]27
-
Altura [mm]90
-
Durabilidad mecánica (número de ciclos)20000
-
Tensión de conmutación nominal [V]240/415
-
Número de módulos1,5
-
Limite la corriente de corte en cortocircuito Icu para 230V [kA]15
-
Limite la corriente de corte en cortocircuito Icu para 400V [kA]15
-
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]4,5
-
Corriente nominal a 30°C [A]100
-
Corriente nominal a 45°C [A]89,4
-
Corriente nominal a 55°C [A]81,6
-
Corriente de corte de cortocircuito Ics [%]50
-
Temperatura de almacenamiento [°C]de -25 a 80
-
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro1
-
Tensión transitoria nominal [V]6000
-
Sección del cable (trenzado) [mm²]35
-
PKWIU27.12.22.0
-
Frecuencia nominal [Hz]60
-
Número de polos1
-
Tensión nominal de aislamiento [V]500
-
FamiliaMCB
-
Pérdida de potencia [W]15
-
Pérdidas de potencia por polo [W]6,48
-
Tipo de conecciónAbrazaderas con sistema de alineación
-
Resistencia eléctrica (número de ciclos)4000
-
Rango de temperatura de funcionamiento [°C]de -5 a 60
-
Poder asignado de corte en cortocircuito Icn [kA]15
-
Valor de corriente CA máx/mín para activación de protección10/20 pulgadas
-
Limite la corriente de corte en cortocircuito Icu para 240V [kA]15
-
Limite la corriente de corte en cortocircuito Icu para 415V [kA]15
-
Corriente nominal a 20°C [A]108
-
Corriente nominal a 40°C [A]93,1
-
Corriente nominal a 50°C [A]85,6
-
Corriente nominal a 60°C [A]77,5
-
Corriente de corte de cortocircuito Ics [kA]7,5
-
Tipo de tensión de alimentaciónC.A.
-
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro0,95
-
Número de postes protegidos1
-
Sección del conductor (cable) [mm²]70
Weitere technische Daten
-
Głębokość wbudowania70 mm
-
Liczba biegunów (całkowita)1
-
Prąd znamionowy100 A
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Jednocześnie rozłączany biegun NNo
-
Stopień zanieczyszczenia3
-
Szerokość wyrażona liczbą modułów1.5
-
Temperatura otoczenia w warunkach pracy-25 ... 70 °C
-
Przekrój przyłączanego przewodu jednodrutowego1 ... 70 mm²
-
Charakterystyka wyzwalaniaD
-
Liczba biegunów chronionych1
-
Napięcie znamionowe415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
Rodzaj napięciaAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Zakres częstotliwości50 ... 60 Hz
-
Kategoria przepięcia3
-
Możliwość dodatkowego wyposażeniaSí
-
Stopień ochrony (IP)IP20
-
Przekrój przyłączanego przewodu wielożyłowego1 ... 50 mm²
Hersteller-Details
-
HerstellerHager Electro S.A.S.
-
AdresseFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-Mail
Großpackungen
| Eine Art Paket | Karton | Pakiet | Paleta |
| Menge | 1 stk. | 36 stk. | 1512 stk. |
| Gewicht (kg) | 0,240 | 8,640 | 362,880 |
| Breite (m) | 0,080 | 0,310 | 0,800 |
| Länge (m) | 0,040 | 0,130 | 1,050 |
| Tiefe (m) | 0,100 | 0,360 | 1,200 |
