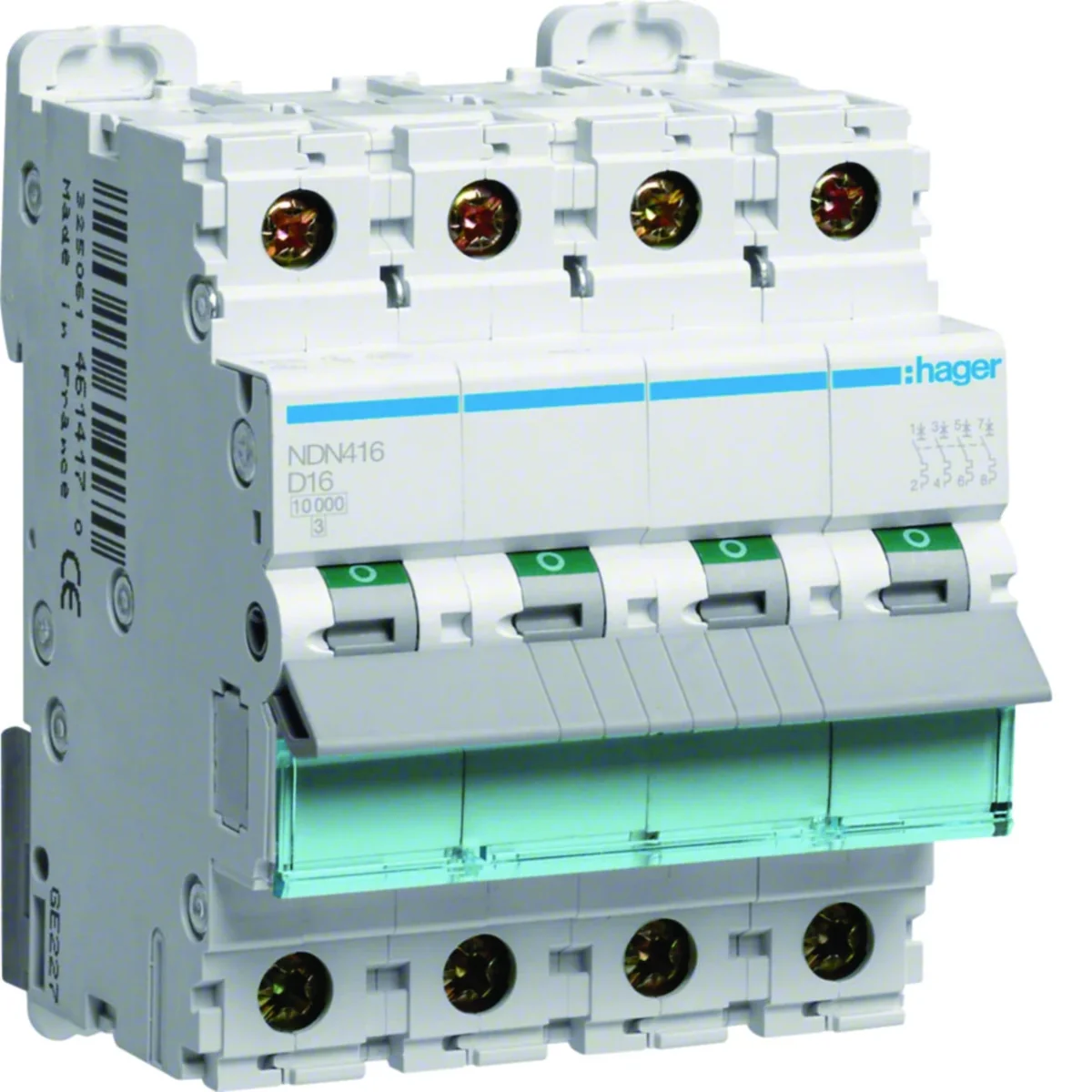

Name: Disyuntor MCB 10kA 4 polos 16A D característica
Brand: HAGER
SKU: ABD052HAGE
Price: 80.37 PLN

Característica

D
Número de polos

4
Tensión nominal de aislamiento [V]

500
Familia

MCB
Pérdida de potencia [W]

3,5
Pérdidas de potencia por polo [W]

2,79
Altura [mm]

83
Durabilidad mecánica (número de ciclos)

20000
Poder nominal de corte en cortocircuito [kA]

10
Capacidad de corte en cortocircuito [kA]

10
Tensión máxima de funcionamiento [V]

440
Capacidad del terminal de entrada (trenzado) [mm²]

1/25
Capacidad del terminal de salida (trenzado) [mm²]

1/25
Limite la corriente de corte en cortocircuito Icu para 230V [kA]

30
Limite la corriente de corte en cortocircuito Icu para 400V [kA]

15
Corriente nominal a 30°C [A]

16
Corriente nominal a 45°C [A]

14,38
Corriente nominal a 55°C [A]

13,19
Corriente nominal a 65°C [A]

11,89
Temperatura de almacenamiento [°C]

de -25 a 80
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro

1
Tensión transitoria nominal [V]

6000
PKWIU

27.12.22.0

Profundidad [mm]

70
Par de apriete [Nm]

2,8
Corriente nominal [A]

16
Nivel de seguridad

IP20
Pérdidas de potencia [W]

11,08
Ancho [mm]

70
Resistencia eléctrica (número de ciclos)

4000
Rango de temperatura de funcionamiento [°C]

de -25 a 60
Tensión de conmutación nominal [V]

415
Número de módulos

4
Valor de corriente CA máx/mín para activación de protección

10/14,4 pulgadas
Capacidad del terminal de entrada (cable) [mm²]

1/35
Capacidad del terminal de salida (cable) [mm²]

1/35
Limite la corriente de corte en cortocircuito Icu para 240V [kA]

30
Corriente nominal a 20°C [A]

16,86
Corriente nominal a 40°C [A]

14,94
Corriente nominal a 50°C [A]

13,8
Corriente nominal a 60°C [A]

12,56
Corriente nominal a 70°C [A]

11,18
Tipo de tensión de alimentación

C.A.
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro

0,95
Número de postes protegidos

4

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

4
Prąd znamionowy

16 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

4
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 35 mm²

Charakterystyka wyzwalania

D
Liczba biegunów chronionych

4
Napięcie znamionowe

400 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

30 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Sí
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 25 mm²

Disyuntor MCB 10kA 4 polos 16A D característica NDN416

Descripción del producto
