Name: Disyuntor MCB 10kA 2P C 80A
Brand: HAGER
SKU: ABC041HAGE
Price: 137.02 PLN

Característica

C
Profundidad [mm]

70
Par de apriete [Nm]

3,5 a 5
Corriente nominal [A]

80
Nivel de seguridad

IP20
Pérdidas de potencia [W]

11,98
Ancho [mm]

53
Altura [mm]

90
Durabilidad mecánica (número de ciclos)

20000
Tensión de conmutación nominal [V]

415
Número de módulos

3
Limite la corriente de corte en cortocircuito Icu para 230V [kA]

10
Limite la corriente de corte en cortocircuito Icu para 400V [kA]

10
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]

4,5
Corriente nominal a 30°C [A]

80
Corriente nominal a 45°C [A]

72,6
Corriente nominal a 55°C [A]

67,2
Corriente de corte de cortocircuito Ics [%]

75
Temperatura de almacenamiento [°C]

de -25 a 80
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro

1
Tensión transitoria nominal [V]

6000
Sección del cable (trenzado) [mm²]

35
PKWIU

27.12.22.0

Frecuencia nominal [Hz]

60
Número de polos

2
Tensión nominal de aislamiento [V]

500
Familia

MCB
Pérdida de potencia [W]

15
Pérdidas de potencia por polo [W]

6,13
Tipo de conección

Abrazaderas con sistema de alineación
Resistencia eléctrica (número de ciclos)

4000
Rango de temperatura de funcionamiento [°C]

de -5 a 60
Poder asignado de corte en cortocircuito Icn [kA]

10
Valor de corriente CA máx/mín para activación de protección

5/10 pulgadas
Limite la corriente de corte en cortocircuito Icu para 240V [kA]

10
Limite la corriente de corte en cortocircuito Icu para 415V [kA]

10
Corriente nominal a 20°C [A]

86,4
Corriente nominal a 40°C [A]

75,1
Corriente nominal a 50°C [A]

70
Corriente nominal a 60°C [A]

64,3
Corriente de corte de cortocircuito Ics [kA]

7,5
Tipo de tensión de alimentación

C.A.
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro

0,95
Número de postes protegidos

2
Sección del conductor (cable) [mm²]

70

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

80 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

2
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Sí
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

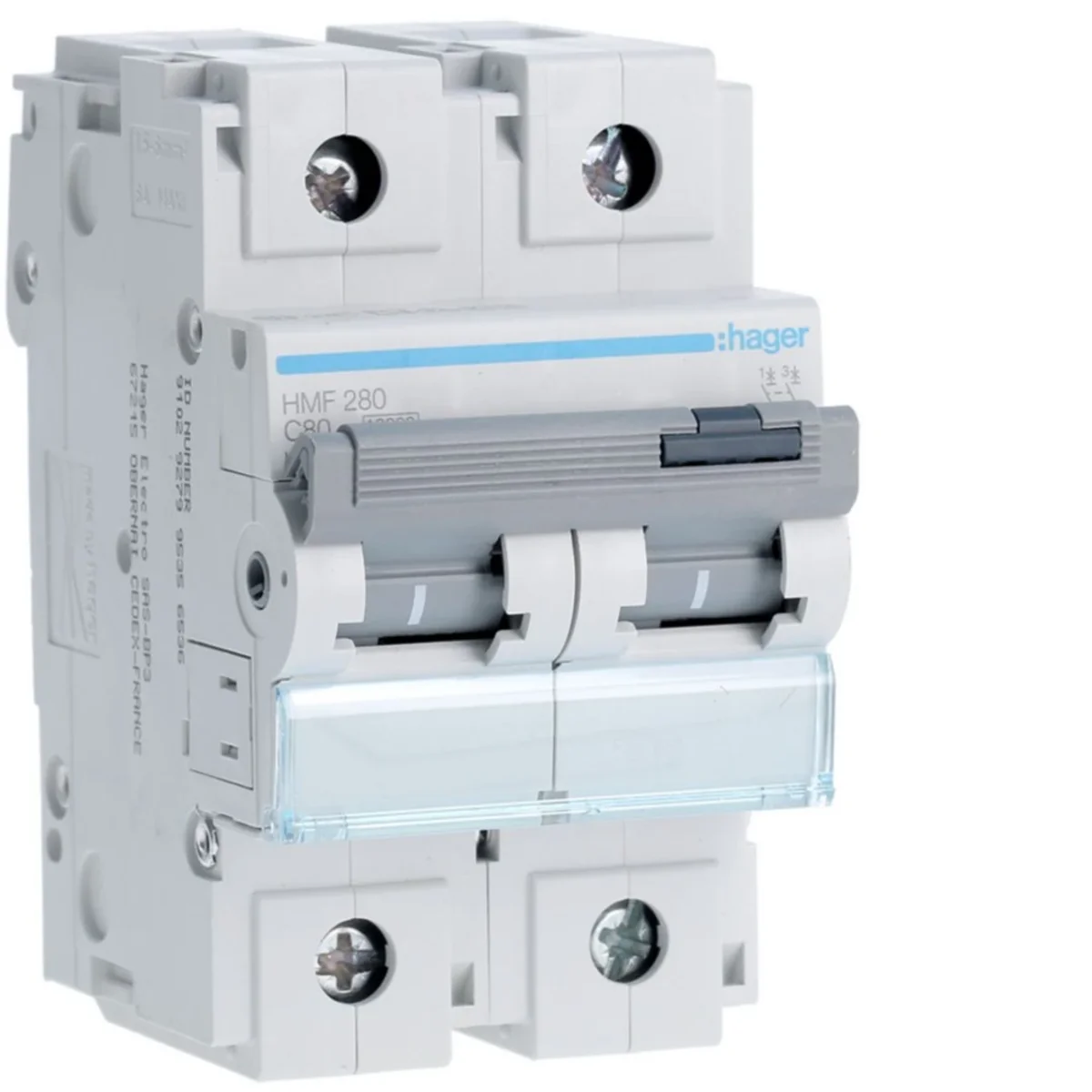

Disyuntor MCB 10kA 2P C 80A HMF280

Descripción del producto
