Disyuntor MCB 10kA 2P C 100A HMF290

Name: Disyuntor MCB 10kA 2P C 100A
Brand: HAGER
SKU: ABC042HAGE
Price: 139.36 PLN

Índice local:

ABC042HAGE

Número de catálogo:

HMF290

Código EAN:

3250613231019

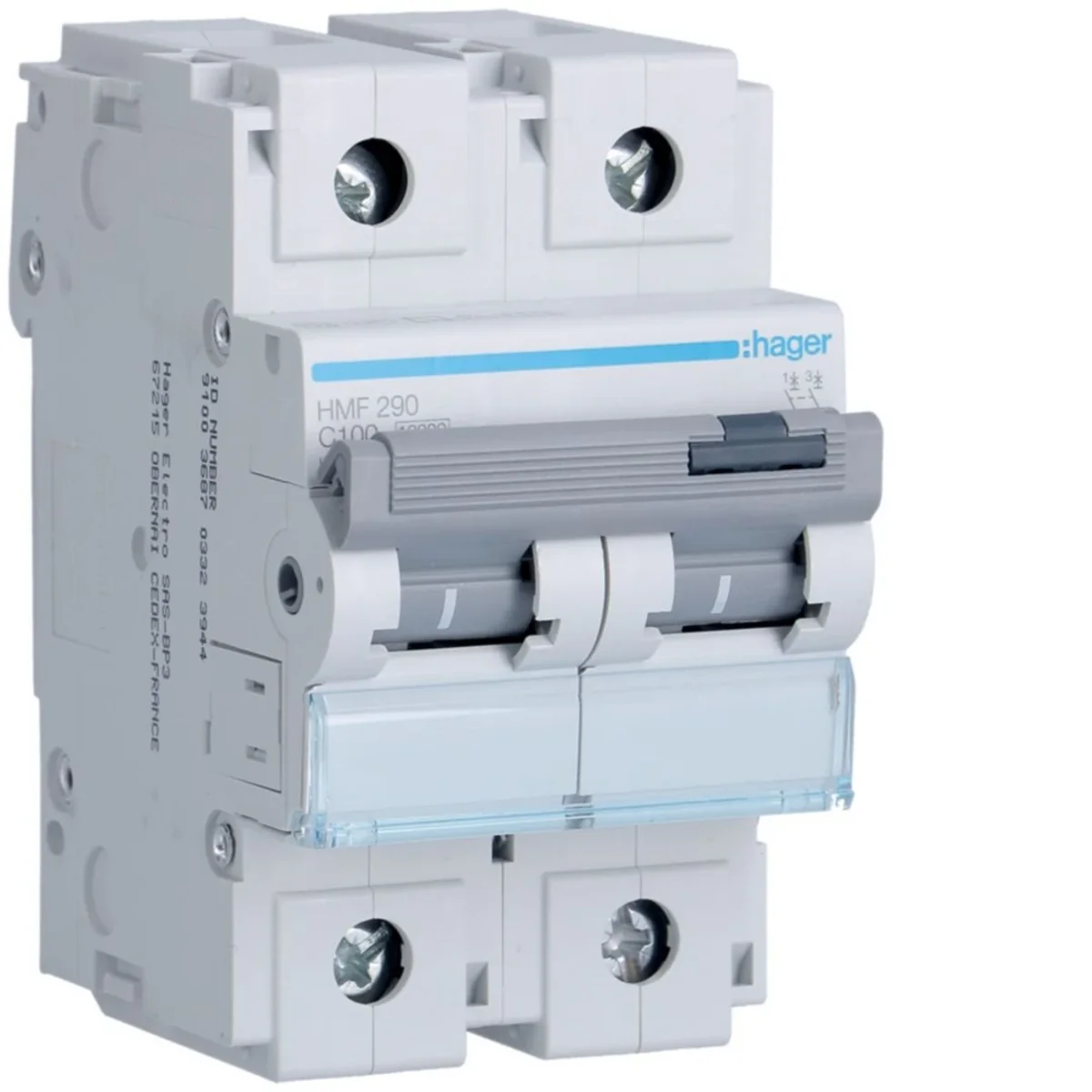

Haga clic en la foto para ampliar

Fabricante: HAGER

Característica: C

Frecuencia nominal [Hz]: 60

Profundidad [mm]: 70

Ver descripción completa

Precio:

139,36 €

bruto / uds.

(IVA incluido 23%)

Entrega en 3h

hasta 10 semanas (días laborables)

Recogida en 1h

Cantidad uds.

(múltiple:

1

)

Añadir al portapapeles

Imprimir

Pregunta por el producto

Descripción del producto Datos técnicos Empaquetado a granel

Descripción del producto

Disyuntor MCB para proteger la instalación eléctrica contra los efectos de cortocircuitos y sobrecargas. También puede servir como medio de protección contra descargas eléctricas: apagado automático en caso de cortocircuito de impedancia insignificante entre el conductor de línea y la parte conductora accesible o conductor de protección.

Datos técnicos

Característica

C
Profundidad [mm]

70
Par de apriete [Nm]

3,5 a 5
Corriente nominal [A]

100
Nivel de seguridad

IP20
Pérdidas de potencia [W]

16,33
Ancho [mm]

53
Altura [mm]

90
Durabilidad mecánica (número de ciclos)

20000
Tensión de conmutación nominal [V]

415
Número de módulos

3
Limite la corriente de corte en cortocircuito Icu para 230V [kA]

10
Limite la corriente de corte en cortocircuito Icu para 400V [kA]

10
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]

4,5
Corriente nominal a 30°C [A]

100
Corriente nominal a 45°C [A]

89,4
Corriente nominal a 55°C [A]

81,6
Corriente de corte de cortocircuito Ics [%]

75
Temperatura de almacenamiento [°C]

de -25 a 80
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro

1
Tensión transitoria nominal [V]

6000
Sección del cable (trenzado) [mm²]

35
PKWIU

27.12.22.0

Frecuencia nominal [Hz]

60
Número de polos

2
Tensión nominal de aislamiento [V]

500
Familia

MCB
Pérdida de potencia [W]

15
Pérdidas de potencia por polo [W]

9,12
Tipo de conección

Abrazaderas con sistema de alineación
Resistencia eléctrica (número de ciclos)

4000
Rango de temperatura de funcionamiento [°C]

de -5 a 60
Poder asignado de corte en cortocircuito Icn [kA]

10
Valor de corriente CA máx/mín para activación de protección

5/10 pulgadas
Limite la corriente de corte en cortocircuito Icu para 240V [kA]

10
Limite la corriente de corte en cortocircuito Icu para 415V [kA]

10
Corriente nominal a 20°C [A]

108
Corriente nominal a 40°C [A]

93,1
Corriente nominal a 50°C [A]

85,6
Corriente nominal a 60°C [A]

77,5
Corriente de corte de cortocircuito Ics [kA]

7,5
Tipo de tensión de alimentación

C.A.
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro

0,95
Número de postes protegidos

2
Sección del conductor (cable) [mm²]

70

Otros datos técnicos

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

2
Prąd znamionowy

100 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

3
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

2
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Sí
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Empaquetado a granel

una especie de paquete		Karton	Pakiet	Paleta
Cantidad	1 uds.	1 uds.	24 uds.	1008 uds.
Peso (kg)	0,469	0,470	11,460	504,320
Ancho (m)	0,053	0,080	0,310	0,800
Longitud (m)	0,090	0,060	0,120	1,050
Profundidad (m)	0,072	0,095	0,365	1,200
