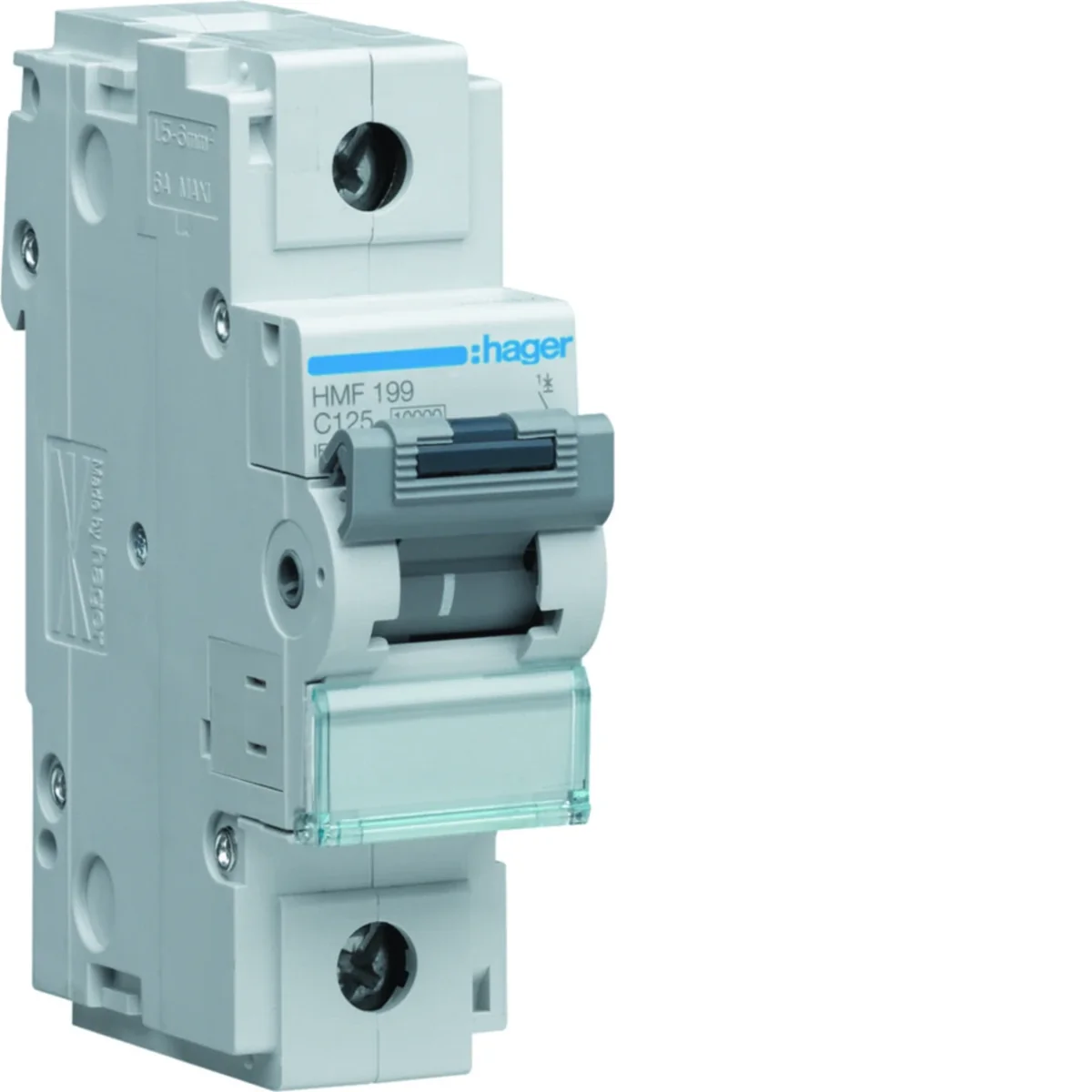

Name: Disyuntor MCB 10kA 1P C 125A
Brand: HAGER
SKU: ABC040HAGE
Price: 86.99 PLN

Característica

C
Profundidad [mm]

70
Par de apriete [Nm]

3,5 a 5
Corriente nominal [A]

125
Nivel de seguridad

IP20
Pérdidas de potencia [W]

9,93
Ancho [mm]

27
Altura [mm]

90
Durabilidad mecánica (número de ciclos)

20000
Tensión de conmutación nominal [V]

240/415
Número de módulos

1,5
Limite la corriente de corte en cortocircuito Icu para 230V [kA]

10
Limite la corriente de corte en cortocircuito Icu para 400V [kA]

10
Limite la corriente de corte en cortocircuito por polo para 400 V [kA]

4,5
Corriente nominal a 40°C [A]

119
Corriente nominal a 50°C [A]

112
Corriente nominal a 60°C [A]

105,6
Corriente de corte de cortocircuito Ics [kA]

7,5
Tipo de tensión de alimentación

C.A.
Factor de corrección de corriente nominal para 3 dispositivos instalados uno al lado del otro

0,95
Número de postes protegidos

1
Sección del conductor (cable) [mm²]

70

Frecuencia nominal [Hz]

60
Número de polos

1
Tensión nominal de aislamiento [V]

500
Familia

MCB
Pérdida de potencia [W]

20
Pérdidas de potencia por polo [W]

9,93
Tipo de conección

Abrazaderas con sistema de alineación
Resistencia eléctrica (número de ciclos)

4000
Rango de temperatura de funcionamiento [°C]

de -5 a 60
Poder asignado de corte en cortocircuito Icn [kA]

10
Valor de corriente CA máx/mín para activación de protección

5/10 pulgadas
Limite la corriente de corte en cortocircuito Icu para 240V [kA]

10
Limite la corriente de corte en cortocircuito Icu para 415V [kA]

10
Corriente nominal a 30°C [A]

125
Corriente nominal a 45°C [A]

115,7
Corriente nominal a 55°C [A]

109,1
Corriente de corte de cortocircuito Ics [%]

75
Temperatura de almacenamiento [°C]

de -25 a 80
Factor de corrección de corriente nominal para 2 dispositivos instalados uno al lado del otro

1
Tensión transitoria nominal [V]

6000
Sección del cable (trenzado) [mm²]

35
PKWIU

27.12.22.0

Głębokość wbudowania

70 mm
Liczba biegunów (całkowita)

1
Prąd znamionowy

125 A
Napięcie znamionowe izolacji Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

10 kA
Jednocześnie rozłączany biegun N

No
Stopień zanieczyszczenia

3
Szerokość wyrażona liczbą modułów

1.5
Temperatura otoczenia w warunkach pracy

-25 ... 70 °C
Przekrój przyłączanego przewodu jednodrutowego

1 ... 70 mm²

Charakterystyka wyzwalania

C
Liczba biegunów chronionych

1
Napięcie znamionowe

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Rodzaj napięcia

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

10 kA
Zakres częstotliwości

50 ... 60 Hz
Kategoria przepięcia

3
Możliwość dodatkowego wyposażenia

Sí
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 50 mm²

Disyuntor MCB 10kA 1P C 125A HMF199

Descripción del producto
