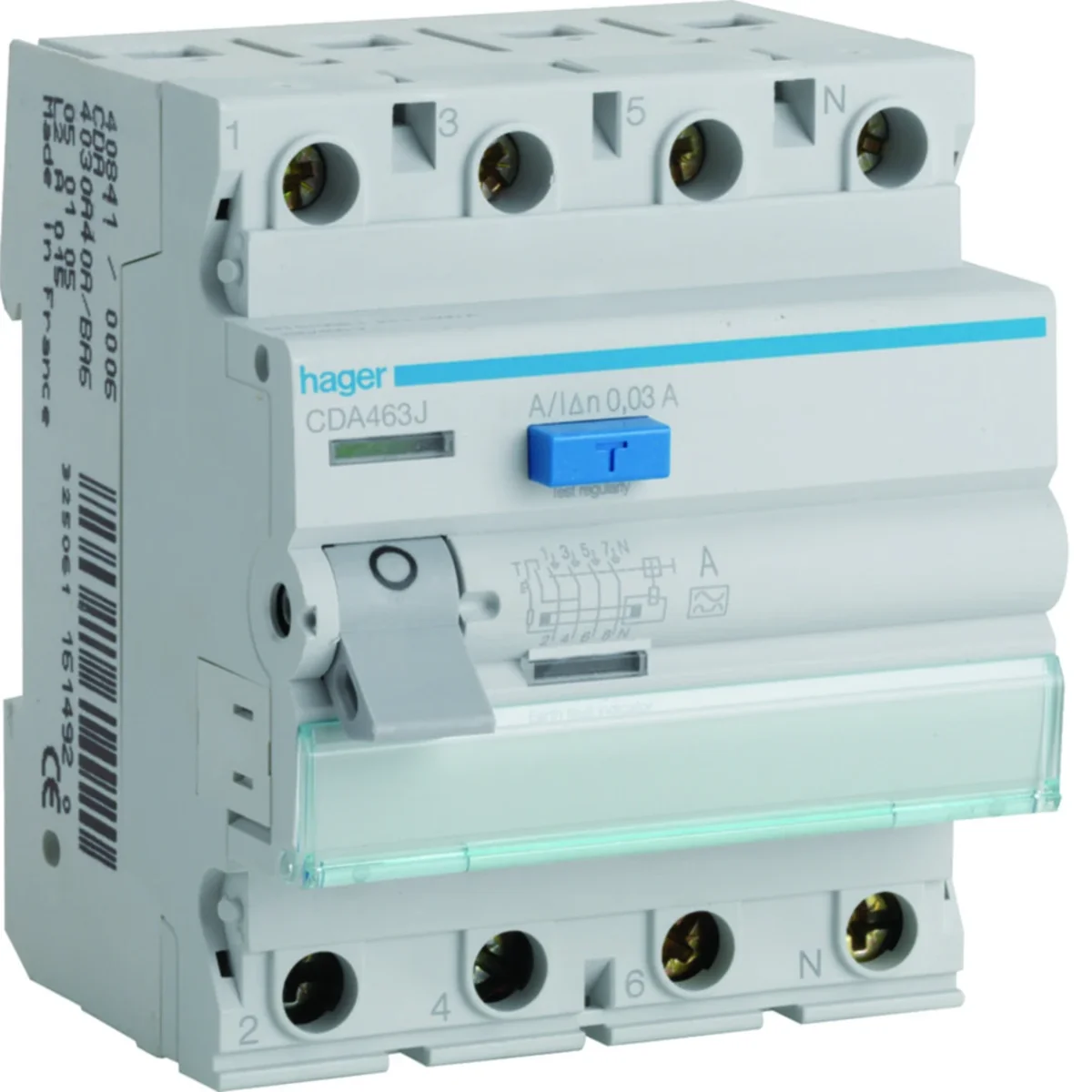

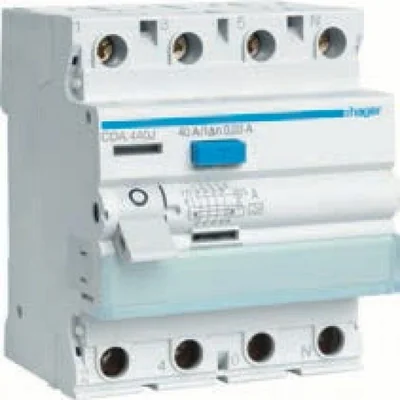

Disyuntor de corriente residual 63A 30mA 4 polos. escribe un CDA463J

Índice local:
ARP519HAGE
Número de catálogo:
CDA463J
Código EAN:
3250611619536
Fabricante: HAGER
Frecuencia nominal [Hz]: 50
Profundidad [mm]: 70
Número de polos: 4
Precio:
98,56 €
bruto / uds.
(IVA incluido 23%)
Entrega en 3h
hasta 4 semanas (días laborables)
Recogida en 1h
Cantidad uds.
(múltiple:
1
)
Añadir al portapapeles
Imprimir

Descripción del producto

Disyuntores de corriente residual tipo A
• Disyuntores de corriente residual de sensibilidad alta y media, corrientes residuales A (corriente alterna sinusoidal y corriente pulsante con componente directo),
• Tensión nominal de funcionamiento: 230/400 V CA - interruptor bipolar, 400 V CA - interruptor tetrapolar,
• corriente de funcionamiento diferencial nominal en el rango de 10 mA a 500 mA,
• Capacidad nominal de cierre y corte (Im): 1500 A,
• corriente nominal de cortocircuito convencional (Inc): valor en función de la corriente nominal de la protección contra cortocircuitos que protege el disyuntor de corriente residual,
• indicador óptico de disparo (apertura/cierre del disyuntor y disparo del disyuntor por corriente diferencial),
• una amplia gama de accesorios,
• posibilidad de conexión mediante carriles peine verticales y horizontales,
• terminales de jaula:
- disyuntores con una corriente nominal de 16 ÷ 63 A: cable hasta 25 mm2, trenzado hasta 16 mm2
- disyuntores con corriente nominal de 125 A: cable hasta 50 mm2, trenzado hasta 35 mm2,
• Nivel de protección: IP2X para terminales, IP40 para el dispositivo instalado en el cuadro.

Datos técnicos

  • Frecuencia nominal [Hz]
    50
  • Número de polos
    4
  • Tensión nominal de aislamiento [V]
    500
  • Corriente nominal [A]
    63
  • Pérdidas de potencia [W]
    18,5
  • Ancho [mm]
    70
  • Tipo de disparador
    Y
  • Resistencia eléctrica (número de ciclos)
    2000
  • Rango de temperatura de funcionamiento [°C]
    de -25 a 40
  • Tensión transitoria nominal [kV]
    4
  • Corriente nominal a 20°C [A]
    63
  • Corriente nominal a 40°C [A]
    63
  • Corriente nominal a 50°C [A]
    58
  • Corriente nominal a 60°C [A]
    51
  • Corriente nominal a 70°C [A]
    45
  • Tipo de disyuntor de corriente residual
    Y
  • Sección del conductor (cable) [mm²]
    25
  • Profundidad [mm]
    70
  • Par de apriete [Nm]
    2,8
  • Corriente diferencial [mA]
    30
  • Nivel de seguridad
    IP20
  • Pérdidas de potencia por polo [W]
    7,9
  • Tipo de conección
    Con tornillo
  • Altura [mm]
    83
  • Durabilidad mecánica (número de ciclos)
    4000
  • Tensión de conmutación nominal [V]
    230/400
  • Número de módulos
    4
  • Corriente nominal a 30°C [A]
    63
  • Corriente nominal a 45°C [A]
    60
  • Corriente nominal a 55°C [A]
    55
  • Corriente nominal a 65°C [A]
    48
  • Temperatura de almacenamiento [°C]
    de -55 a 70
  • Sección del cable (trenzado) [mm²]
    16
  • PKWIU
    27.12.23.0

Otros datos técnicos

  • Liczba biegunów
    4
  • Prąd znamionowy
    63 A
  • Napięcie znamionowe izolacji Ui
    500 V
  • Sposób montażu
    Szyna DIN
  • Ochrona selektywna
    No
  • Wytrzymałość zwarciowa (Icw)
    6 kA
  • Z blokadą
    No
  • Możliwość dodatkowego wyposażenia
  • Szerokość wyrażona liczbą modułów
    4
  • Temperatura otoczenia w warunkach pracy
    -25 ... 40 °C
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 16 mm²
  • Napięcie znamionowe
    400 V
  • Znamionowy prąd różnicowy
    30 A
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    4 kV
  • Czułość
    A
  • Wyzwalanie krótkozwłoczne
    No
  • Odporność na udar prądowy
    0.25 kA
  • Częstotliwość
    50 Hz
  • Stopień ochrony (IP)
    IP20
  • Głębokość wbudowania
    70 mm
  • Stopień zanieczyszczenia
    2
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 25 mm²

Detalles del fabricante

Empaquetado a granel

una especie de paquete Karton Pakiet Paleta
Cantidad 1 uds. 1 uds. 36 uds. 864 uds.
Peso (kg) 0,382 0,385 14,135 362,240
Ancho (m) 0,070 0,080 0,320 0,800
Longitud (m) 0,085 0,075 0,235 1,086
Profundidad (m) 0,073 0,095 0,360 1,200
