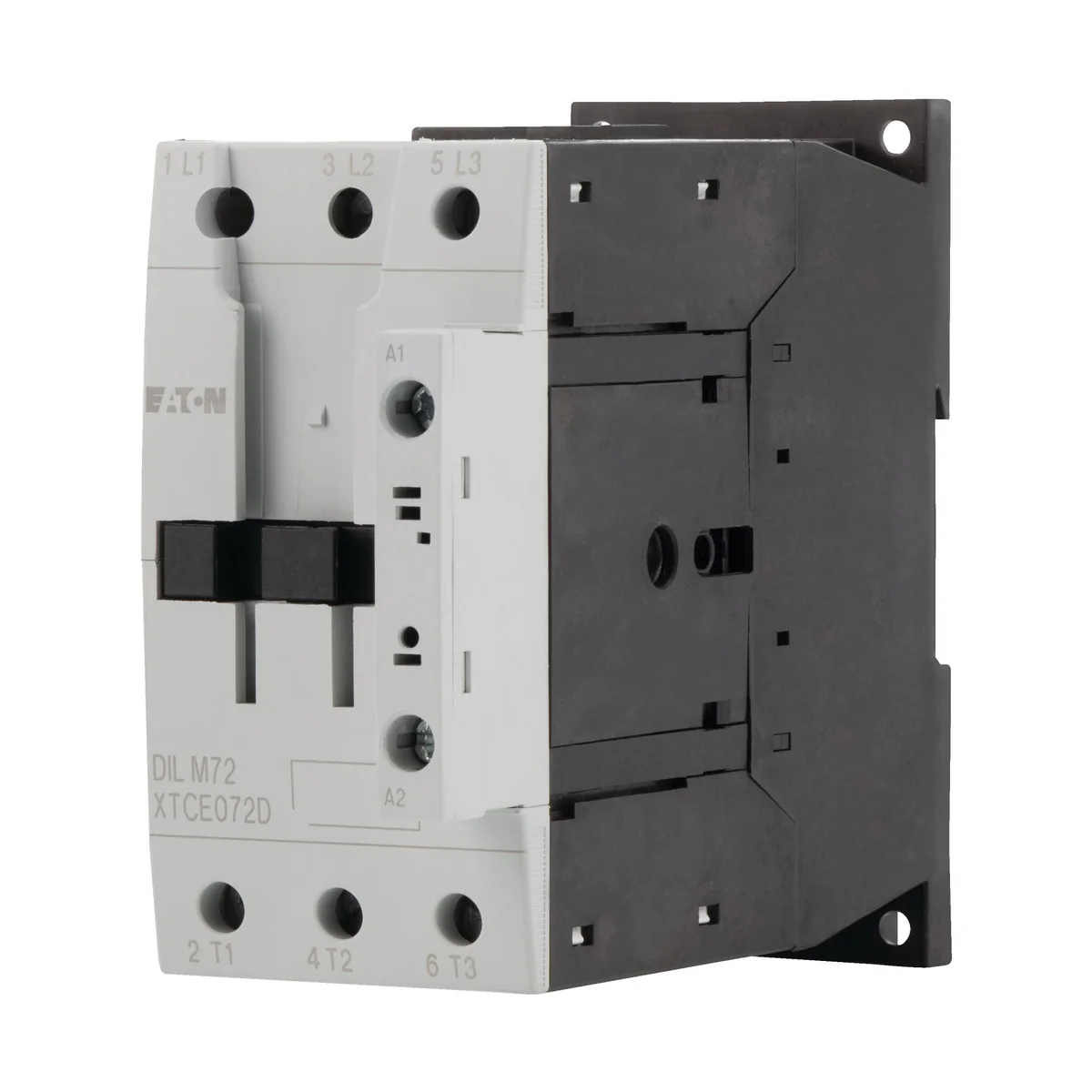

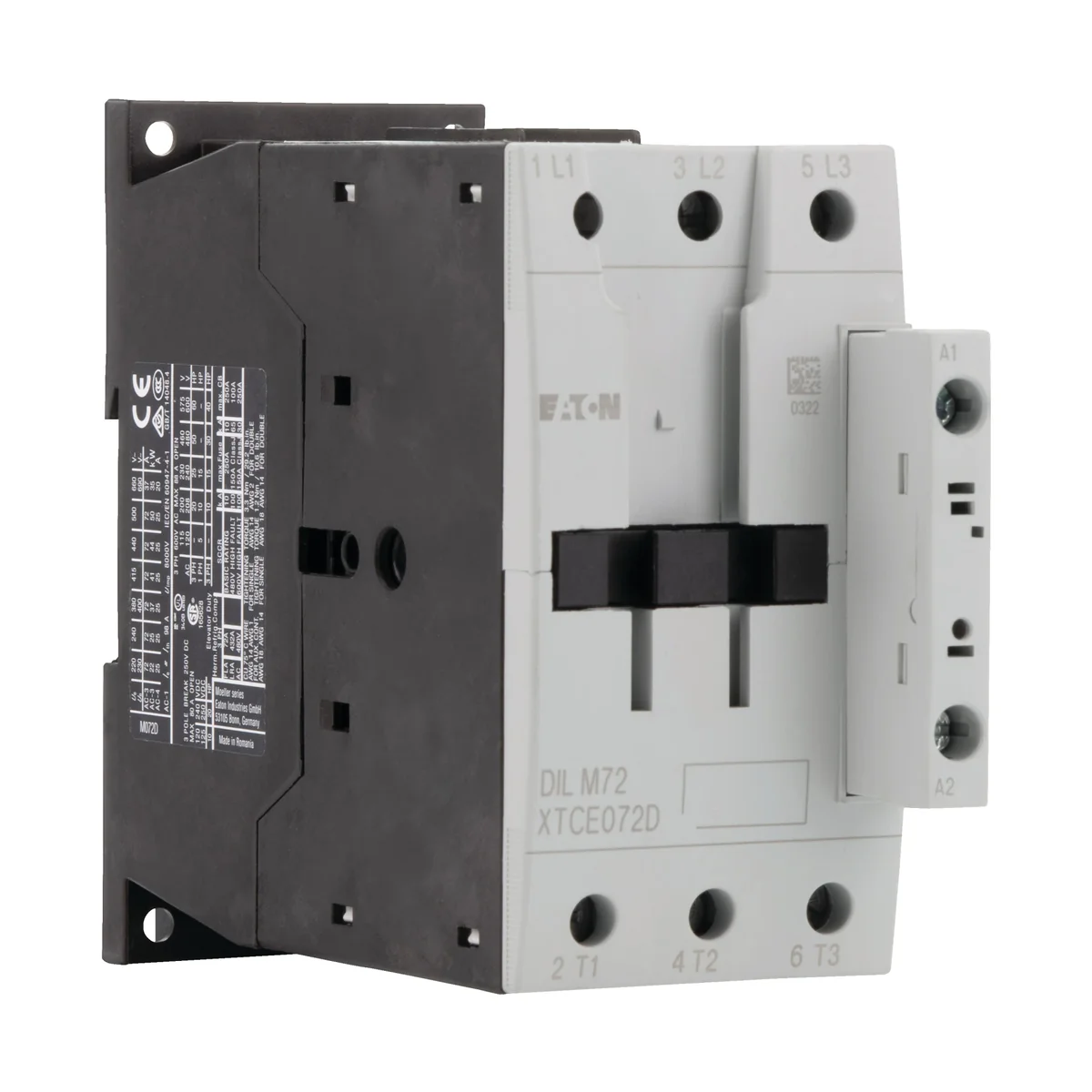

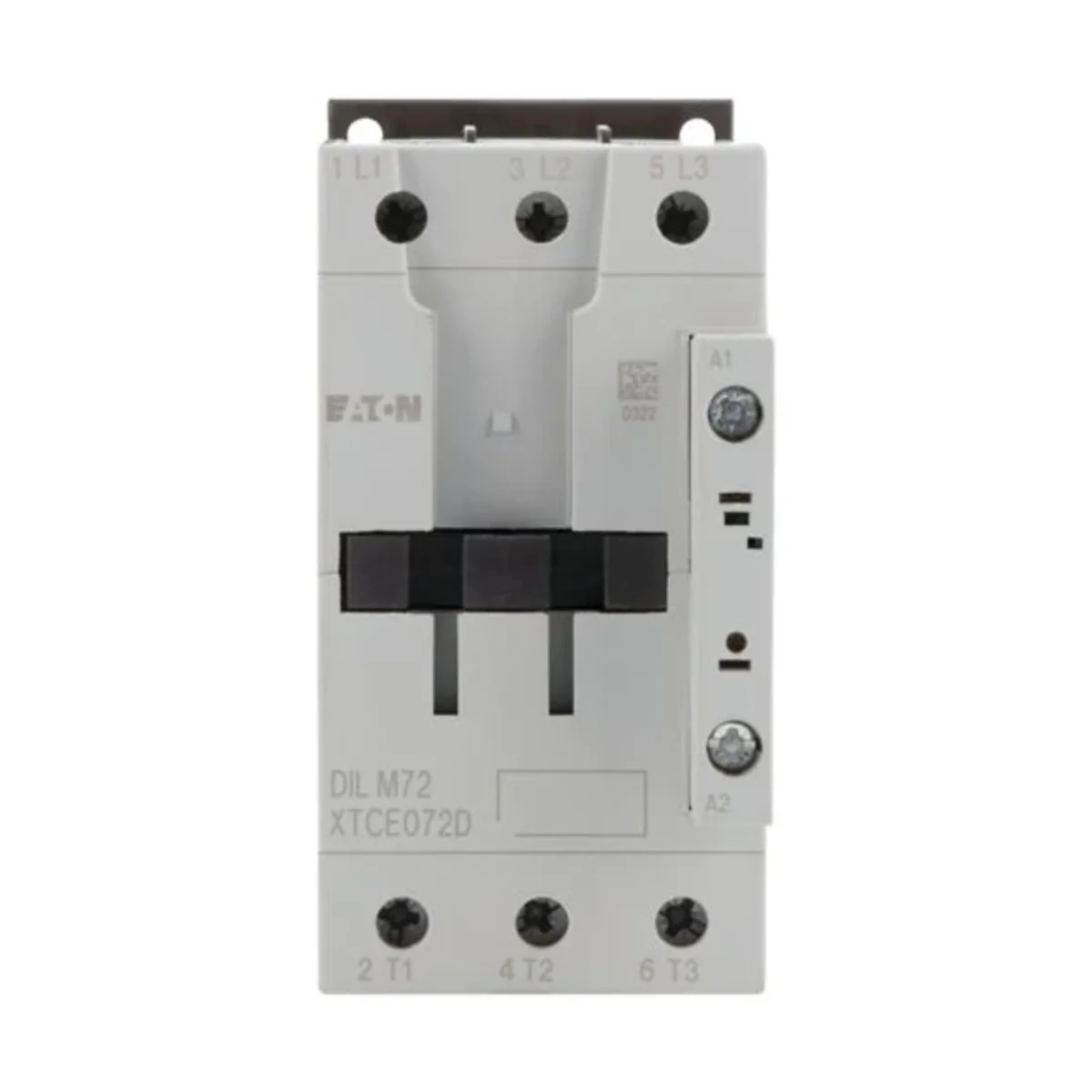

Contactor de potencia, tripolar, DILM72(24V50/60HZ) 109197

Contactor de potencia, Aplicación: Contactor de potencia para motores, Contactores de potencia hasta 170 A, 3 pines, Categoría de utilización:

AC-1: Carga no inductiva o ligeramente inductiva, hornos de resistencia,< /p>

AC-3: Motores de jaula de ardilla: arranque, parada durante el funcionamiento,

AC-4: Motores de jaula de ardilla: arranque, frenos a contracorriente, modo inversor, modo pulsos ,

Método de conexión: terminales de tornillo,

Nota: No apto para motores de clase de eficiencia energética IE3.,

Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 72 A, Corriente nominal de funcionamiento AC -1 corriente térmica convencional, tripolar, 50 - 60 Hz abierto a 40 °C: Ith =Ie= 98 A, cerrado: Ith= 72 A, Corriente nominal de funcionamiento AC- 1 corriente térmica convencional, 1 polo sin envolvente: Ith= 200 A, en la carcasa: Ith= 180 A, Potencia nominal máxima de motores trifásicos 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW , 380 V 400 V: P= 37 kW, 660 V 690 V : P= 35 kW, Potencia nominal máxima de motores trifásicos 50 - 60 Hz AC-4 220 V 230 V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW,< /p>

para conexión al módulo de interruptor auxiliar: DILM150-XHI(V).., DILM1000-XHI(V)..,

Notas: Elementos de conexión según EN 50012., Observar la durabilidad eléctrica.,

Tipo de corriente CA/CC: funcionamiento con CA
