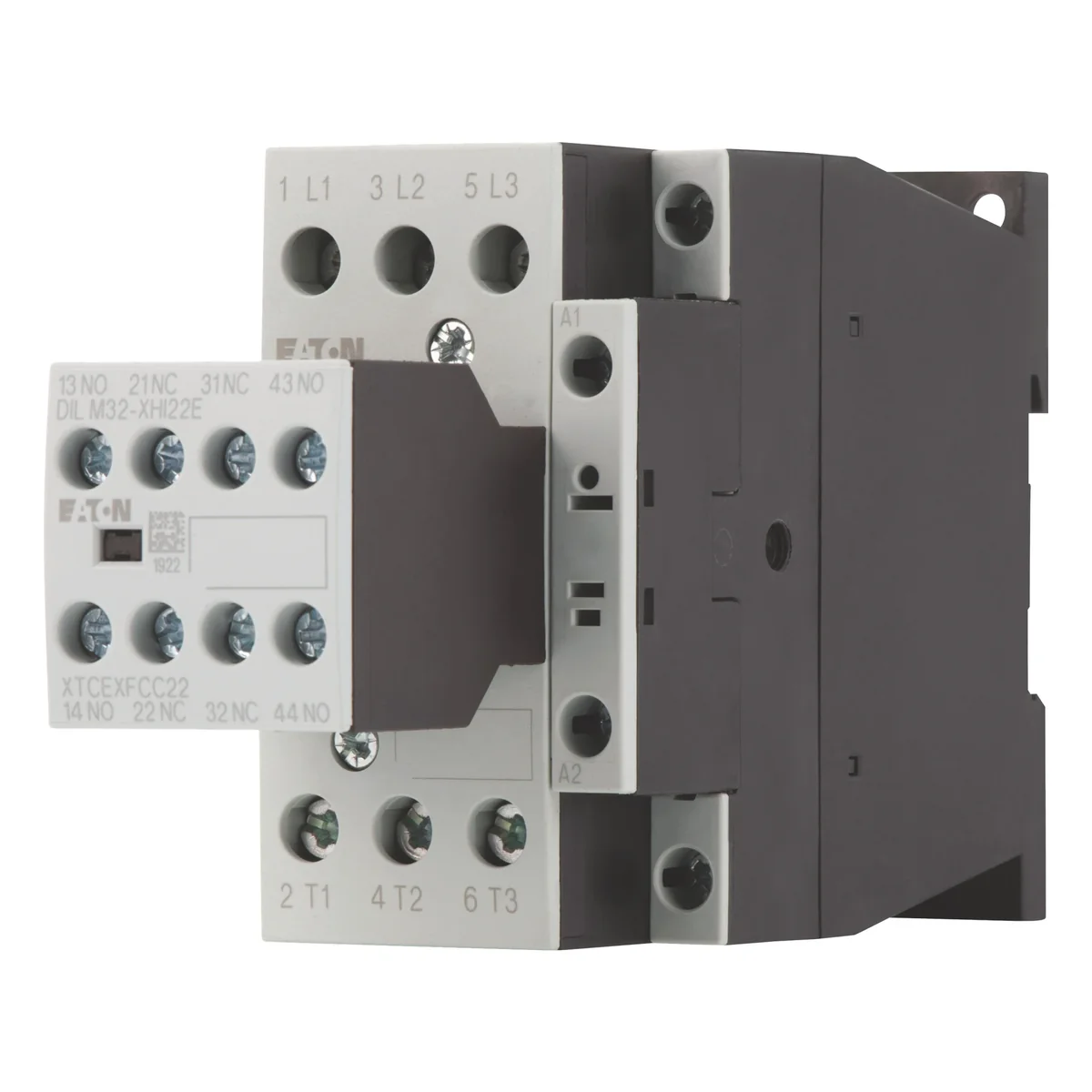

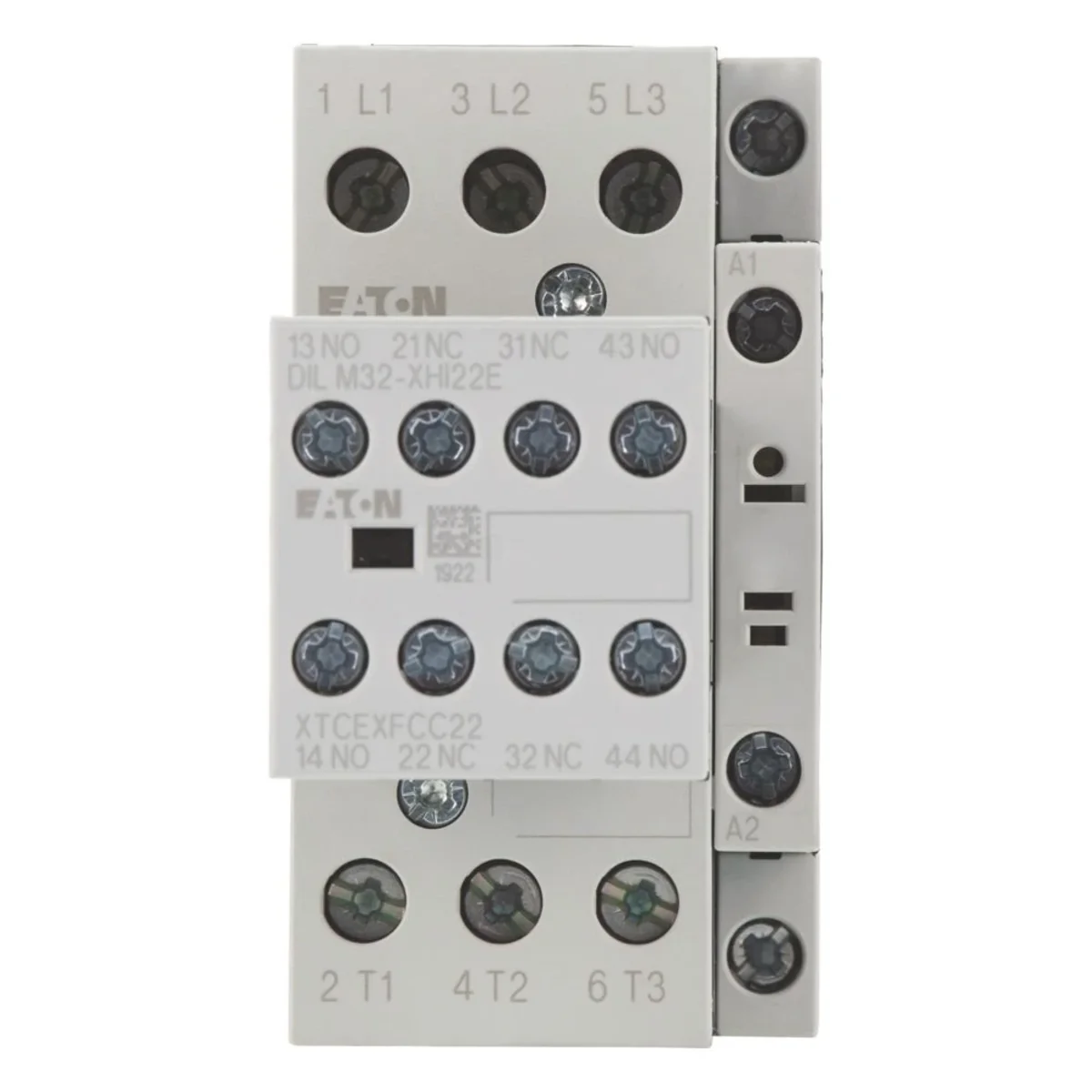

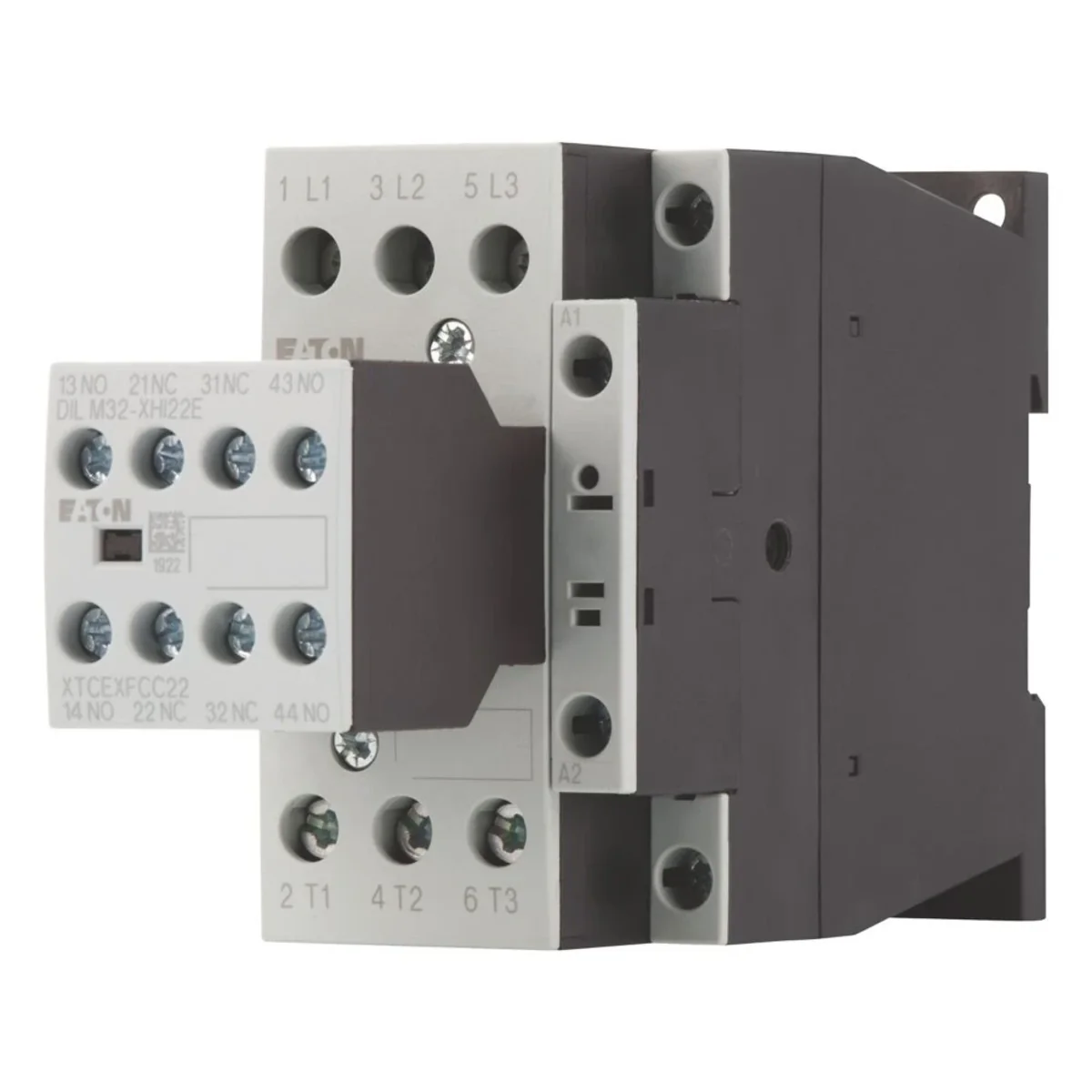

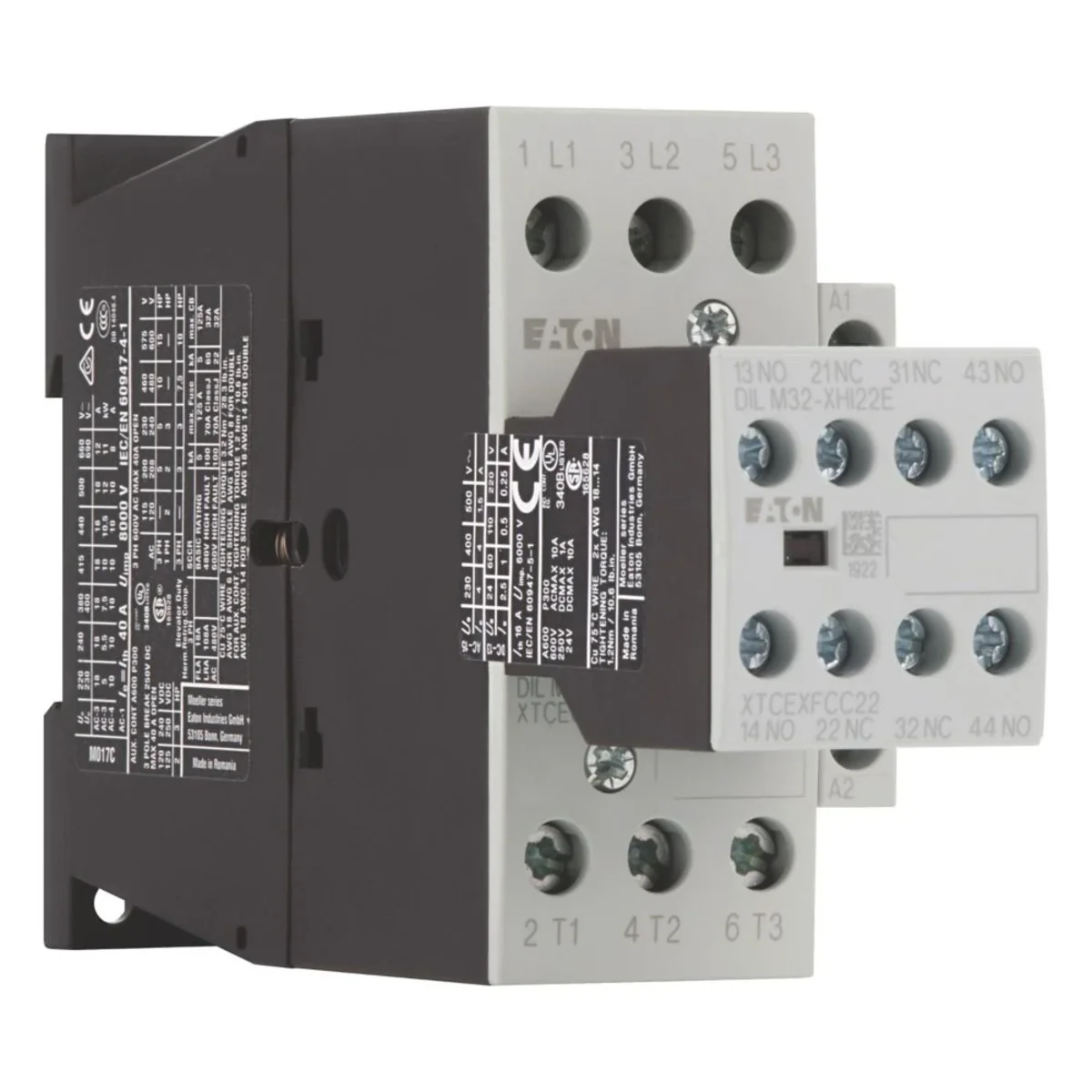

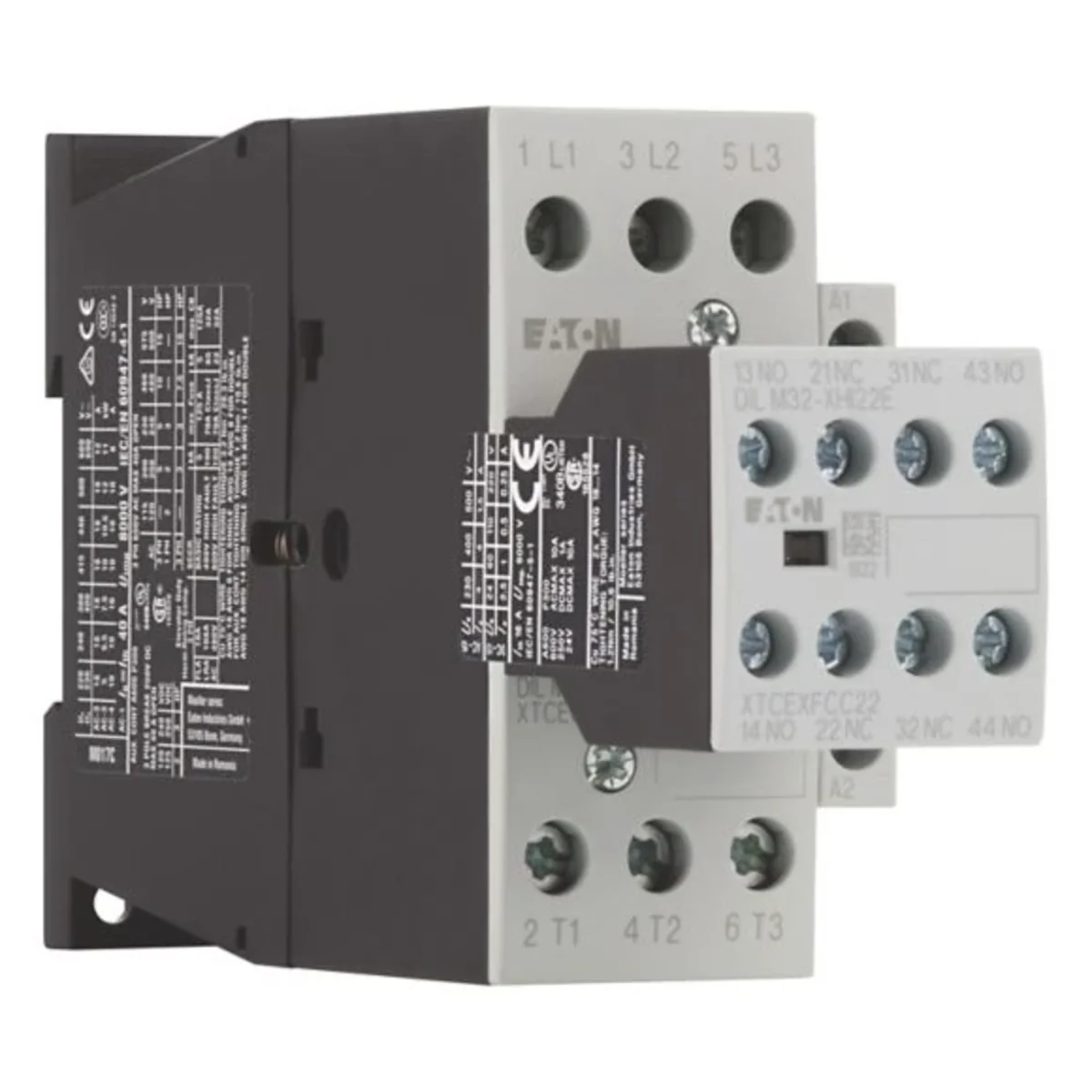

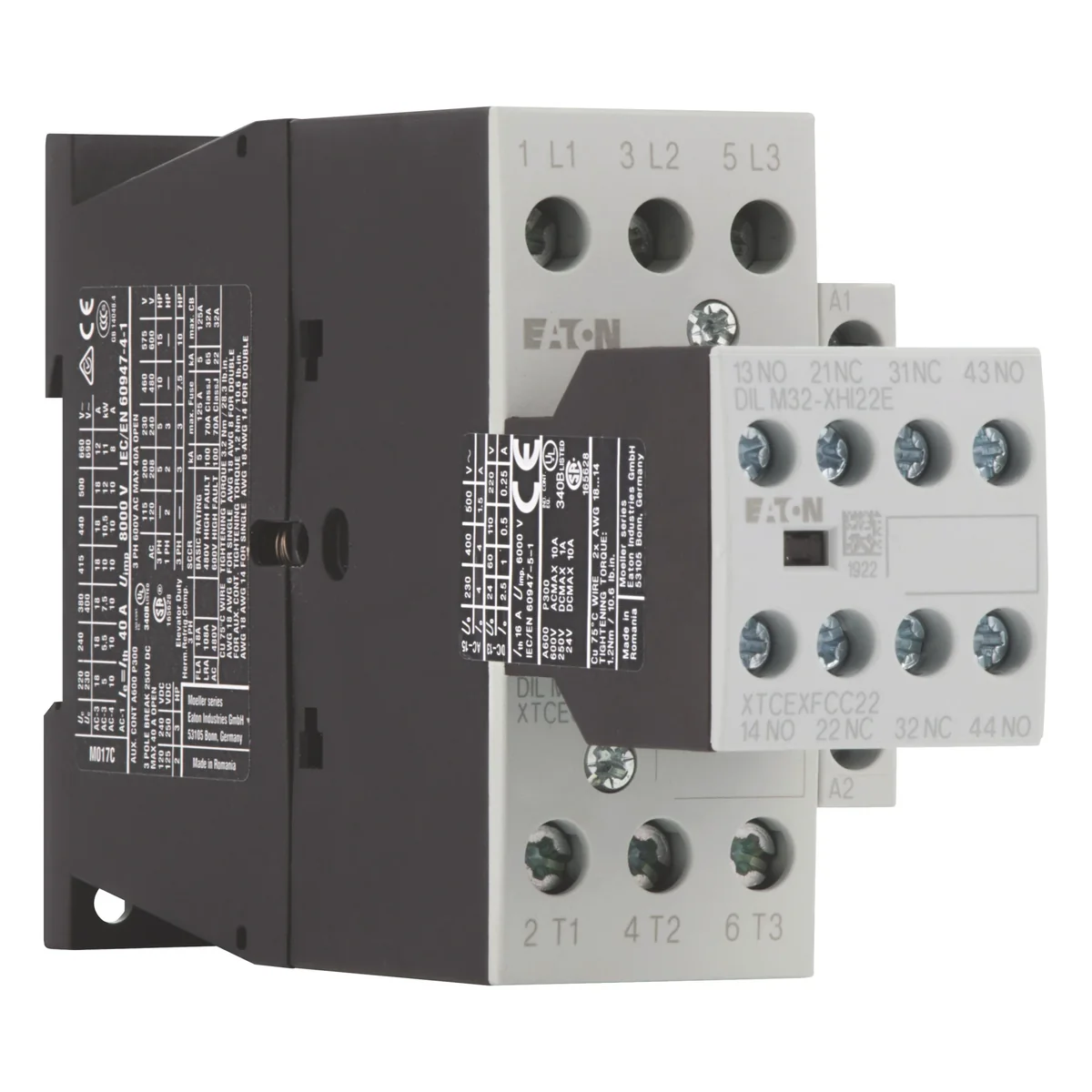

Contactor de potencia, DILM17-22(RDC24), 17A, 2Z 2R 106371

Contactor de potencia para motores, Dispositivos completos hasta 170 A,

AC-1: Carga no inductiva o débilmente inductiva, hornos de resistencia,

AC-3: Ardilla- motores de jaula: arranque, apagado durante el funcionamiento,

AC-4: motores de jaula de ardilla: arranque, frenos a contracorriente, modo inversión, modo pulso,

Método de conexión: tornillo terminales, Consejo: También apto para motores de clase de eficiencia energética IE3., Los dispositivos compatibles con IE3 están marcados con el logotipo correspondiente en el embalaje., Corriente nominal de funcionamiento AC-3 380 V 400 V: Ie= 18 A, Corriente nominal de funcionamiento AC-1 Corriente térmica convencional, 3 polos, 50 - 60 Hz abierto a 40 °C: Ith =Ie= 40 A, cerrado: Ith= 32 A, Corriente nominal de funcionamiento AC-1 Corriente térmica convencional 1 polo sin envolvente: Ith= 88 A, cerrado: Ith= 80 A, Potencia nominal máxima de motores trifásicos 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Potencia nominal máxima de motores trifásicos 50 - 60 Hz AC-4 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4,5 kW, 660 V 690 V: P= 6,5 kW , Equipado con contactos Z = Contacto de cierre: 2 contactos de cierre, Equipado con contactos R = Contactos de apertura: 2 R, Notas: Elementos de conmutación según EN 50012., Circuito de protección integrado en la electrónica de control., Con contacto de espejo., Tipo de corriente CA/CC: funcionamiento CC
