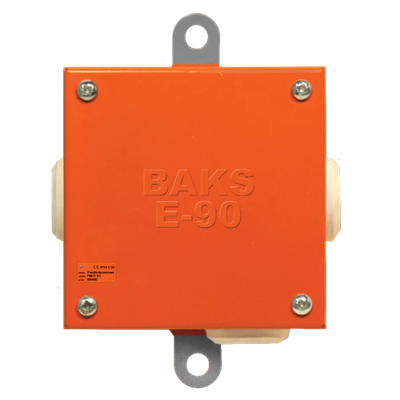

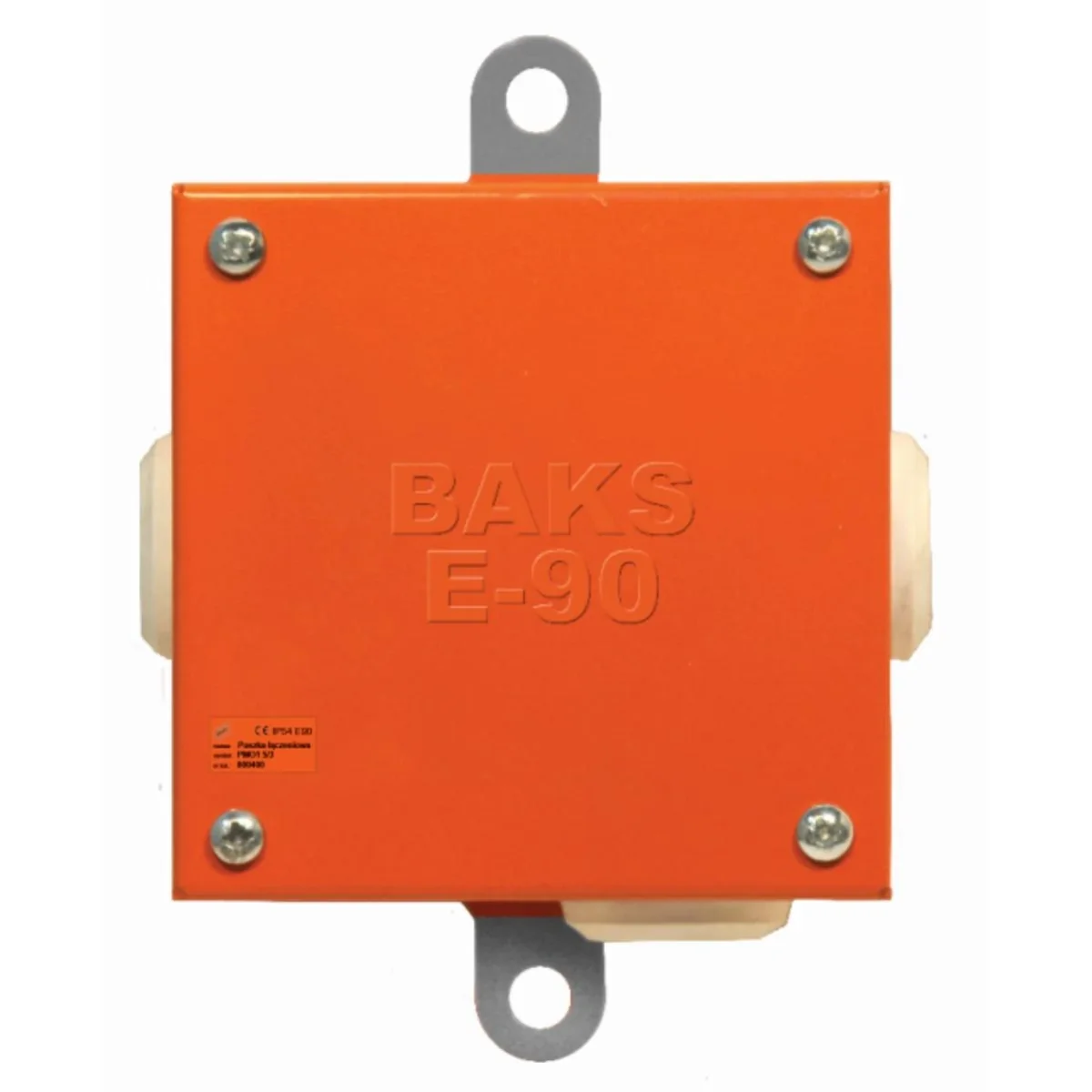

Caja de conexiones y conexiones metálicas PMO1(5/3) 801200

Caja de conexión y derivación, Ui=400 V, con función de conexión permanente E30 / E60 / E90 según DIN 4102 parte 12. Grado de protección IP65, rango de sellado de 7 mm a 18,5 mm. Fijación mediante soportes de montaje externos al hormigón mediante pasadores de acero. Para escaleras y bandejas portacables con tornillo SGKM6x12. Instalación de la caja sobre bandeja de rejilla mediante el soporte de caja UP1 o UPP... y el set SGNM6x12 o SGKM6x12

Material:

• Acero galvanizado PN-EN 10152, con recubrimiento en polvo RAL 2003.
• El bloque de terminales está hecho de cerámica especial resistente a altas temperaturas.
• El estárter está hecho de un material libre de halógenos.
• Montaje mediante soportes de montaje externos.

Información adicional:

• Posibilidad de utilizar prensaestopas M25
• Secciones de cables, cajas de conexiones ( mm2): 0,5 mm2-6 mm2.
• Secciones de cables de cajas de conexiones (mm2): 0,5 mm2-1,5 mm2.

Montaje e instalación de la caja:

• Instalación de la caja al suelo.
• Retirar la tapa.
• Perforar los prensaestopas.
• Tirar de los cables a través de los prensaestopas.
• Conexión a cubos cerámicos.
• Conecte siempre el cable de protección al terminal PE verde y amarillo.
