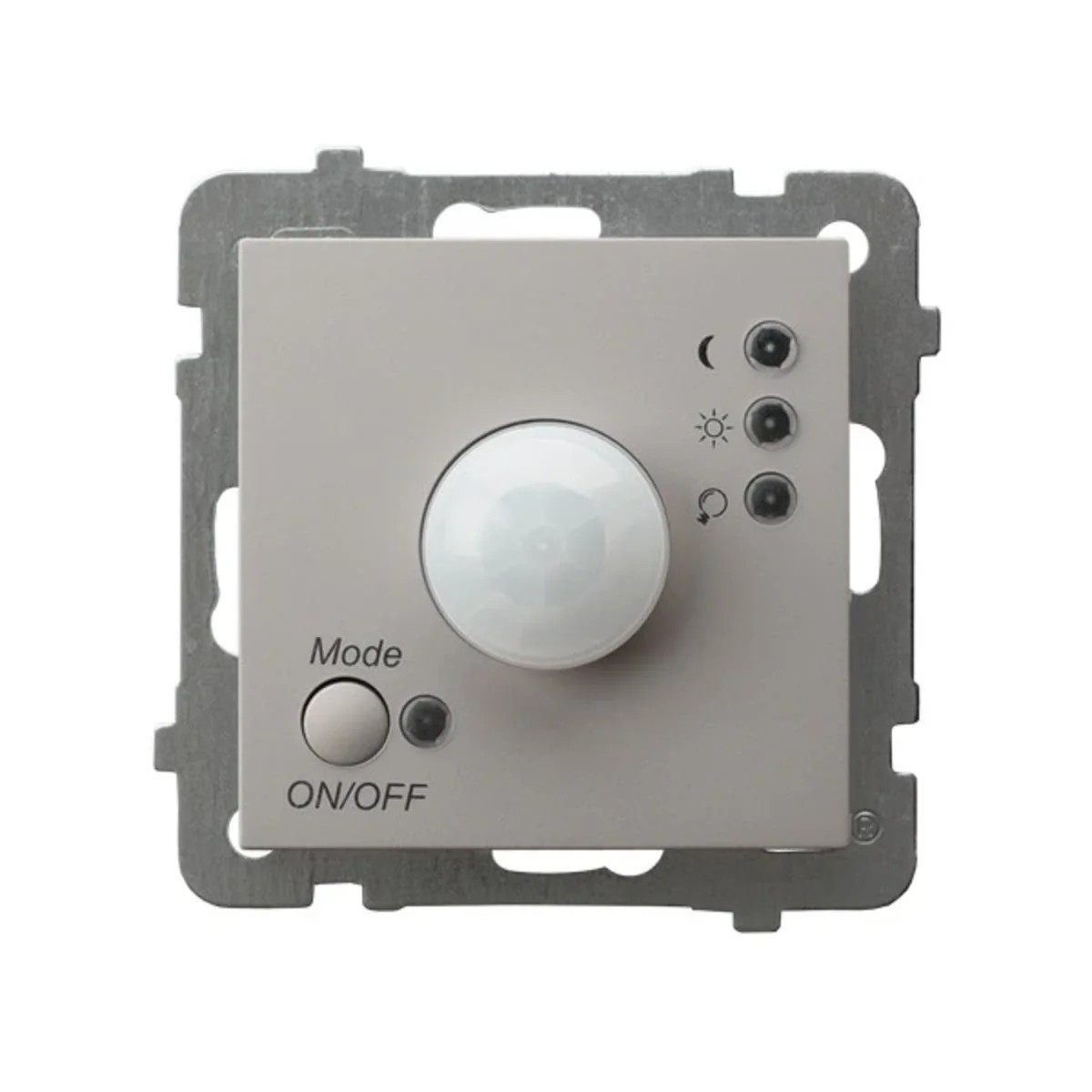

AS Sensor de movimiento electrónico Cashmere ŁP-16G/M/82

El sensor de movimiento electrónico se utiliza para encender automáticamente las fuentes de luz y los equipos de señalización (p. ej., en sistemas de alarma domésticos) al detectar movimiento dentro del rango y para apagarlos automáticamente después de un tiempo establecido. El diseño del sensor permite su uso en instalaciones en serie con cualquier número de sensores, así como con otros interruptores estándar para uso doméstico (p. ej., unipolares o variables). El sensor se controla pulsando el botón MODE/ON/OFF (Modo/Encendido/Apagado) ubicado en la esquina inferior izquierda de la cubierta exterior. Es posible configurar uno de los cinco modos de trabajo:



1. 1. ACTIVADO – En modo encendido (el sensor enciende la iluminación de forma permanente; actúa como un interruptor unipolar), el diodo de relé (junto al pictograma de la bombilla) se ilumina en rojo.

   2. MOVIMIENTO - DÍA: modo en el que la iluminación se enciende cuando el sensor detecta movimiento, independientemente de la intensidad de la luz en la habitación donde está instalado (día o noche). El LED del modo "movimiento" (junto al pictograma del sol) se ilumina en rojo. "Relé" El diodo (junto al pictograma de la bombilla) se ilumina en verde si la iluminación está apagada o en rojo si está encendida.

   3. MOVIMIENTO - NOCHE – modo en el que la iluminación se enciende cuando el sensor detecta movimiento, pero solo cuando la intensidad de la luz en la habitación donde está instalado desciende por debajo de un nivel determinado. Este nivel lo define el usuario girando la perilla de ajuste (etiquetada como LUX) ubicada en el módulo de control, debajo de la cubierta exterior del sensor, a la izquierda. El rango de ajuste va de 0 a 1000 lux. Durante este modo, el LED "movimiento - noche" (junto al pictograma de la luna) se ilumina en rojo, mientras que el diodo de relé (junto al pictograma de la bombilla) se ilumina en verde si la iluminación está apagada o en rojo si la iluminación está encendida.

   4. ALEATORIO - Modo de simulación de presencia: protege la habitación contra robos durante una ausencia prolongada del usuario. Al anochecer, el sensor encenderá la iluminación a una hora aleatoria de 10 a 60 minutos, durante el tiempo establecido por el usuario, multiplicado por un multiplicador aleatorio de 1 a 3. El tiempo se ajusta con el botón (etiquetado como TIME) ubicado en el módulo de control, bajo la cubierta exterior derecha. El rango de ajuste es de 3 segundos a 5 minutos. Durante este modo, 2 LED (junto a los pictogramas del sol y la luna) parpadean en rojo alternativamente.



Función de bloqueo del botón de control

Si el producto se instala en un establecimiento público (por ejemplo, un hotel), el administrador del edificio suele preferir que personas no autorizadas no puedan modificar el modo de funcionamiento del sensor de movimiento. En tal caso, se recomienda utilizar la función de bloqueo del botón de control. Esta se activa manteniendo pulsado el botón durante aproximadamente 10 segundos. Durante este ajuste, el sensor no responderá a pulsaciones breves del botón. También puede cancelar el bloqueo manteniendo pulsado el botón durante aproximadamente 10 segundos.
