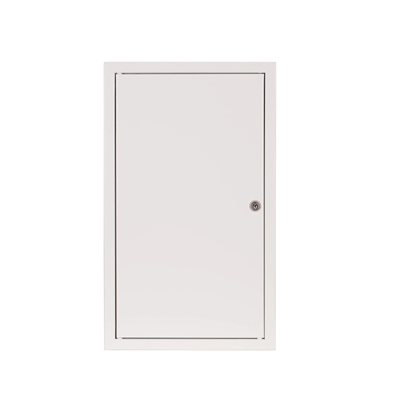

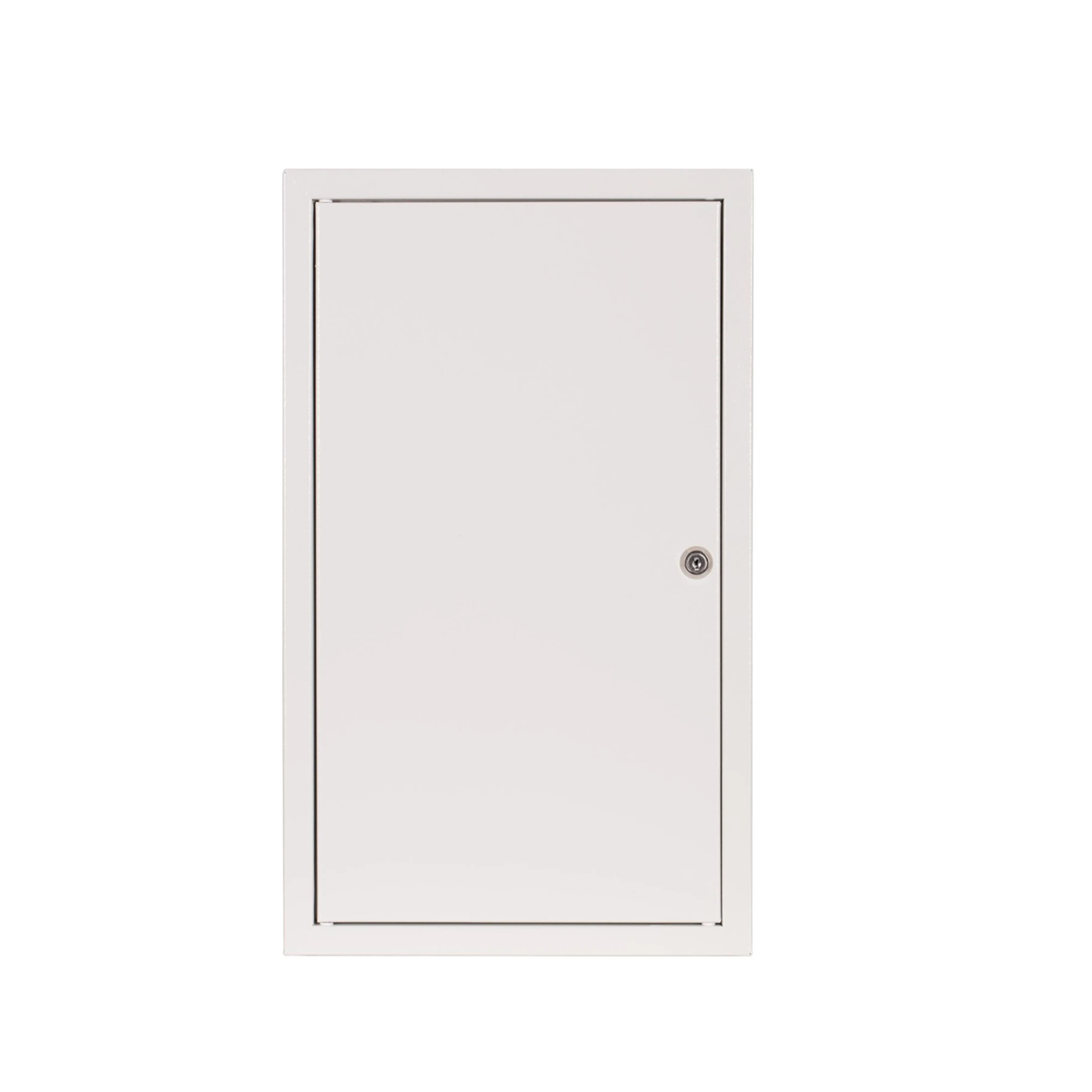

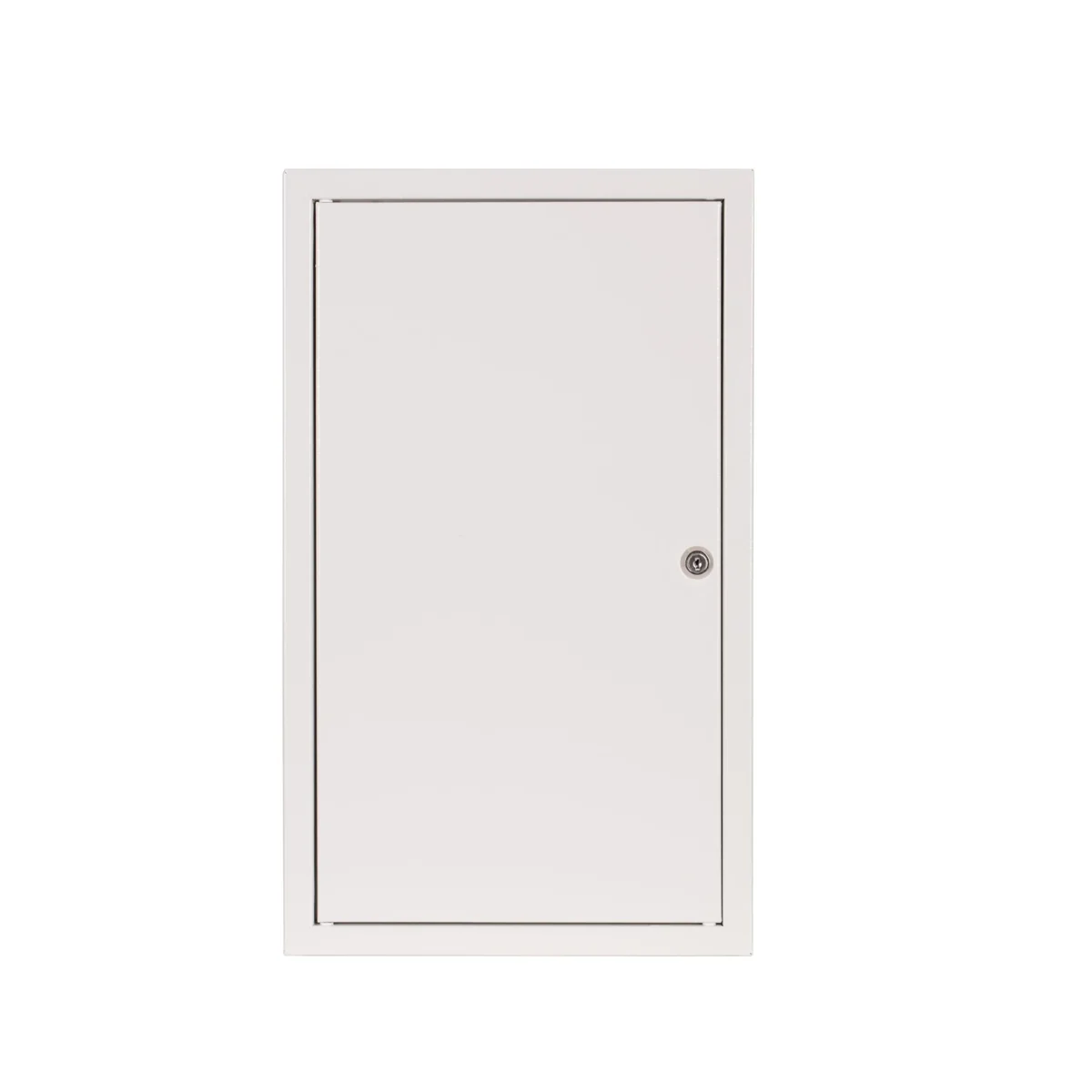

Cuadro modular metálico de superficie NRP 36 Z NRP 36 Z

Aplicación:

Los cuadros de distribución interiores de baja tensión, según el tipo de equipo instalado, pueden, junto con la distribución de electricidad, realizar las siguientes funciones:
- control de dispositivos eléctricos
- control y supervisión del proceso de producción

Método de instalación: instalación en pared
Condiciones de funcionamiento: humedad del aire ÷50%
Temperatura ambiente: máx 40°C min -5°C
Construcción del cuadro de BT Carcasa:

Chapa de acero de espesor 1 mm, con una capa de barniz protector en RAL 9002, aplicada electrostáticamente.

Parámetros eléctricos:

Corriente continua nominal:
- especificado en la ficha del catálogo In<100 A
tensión nominal de funcionamiento: Un=380 V
tensión nominal de aislamiento: Ui=500V
clase de protección: I
nivel de protección: IP 31

La El set estándar incluye:

Revestimiento de chapa de acero
cobertura de seguridad
puerta cerrada con pestillo o cerradura, maciza o con cristal
riel TH 35/7,5
rieles terminales
juego de tornillos + tuercas
cable protector
tapones de plástico redondos y rectangulares
juego de pegatinas con instrucciones de montaje
