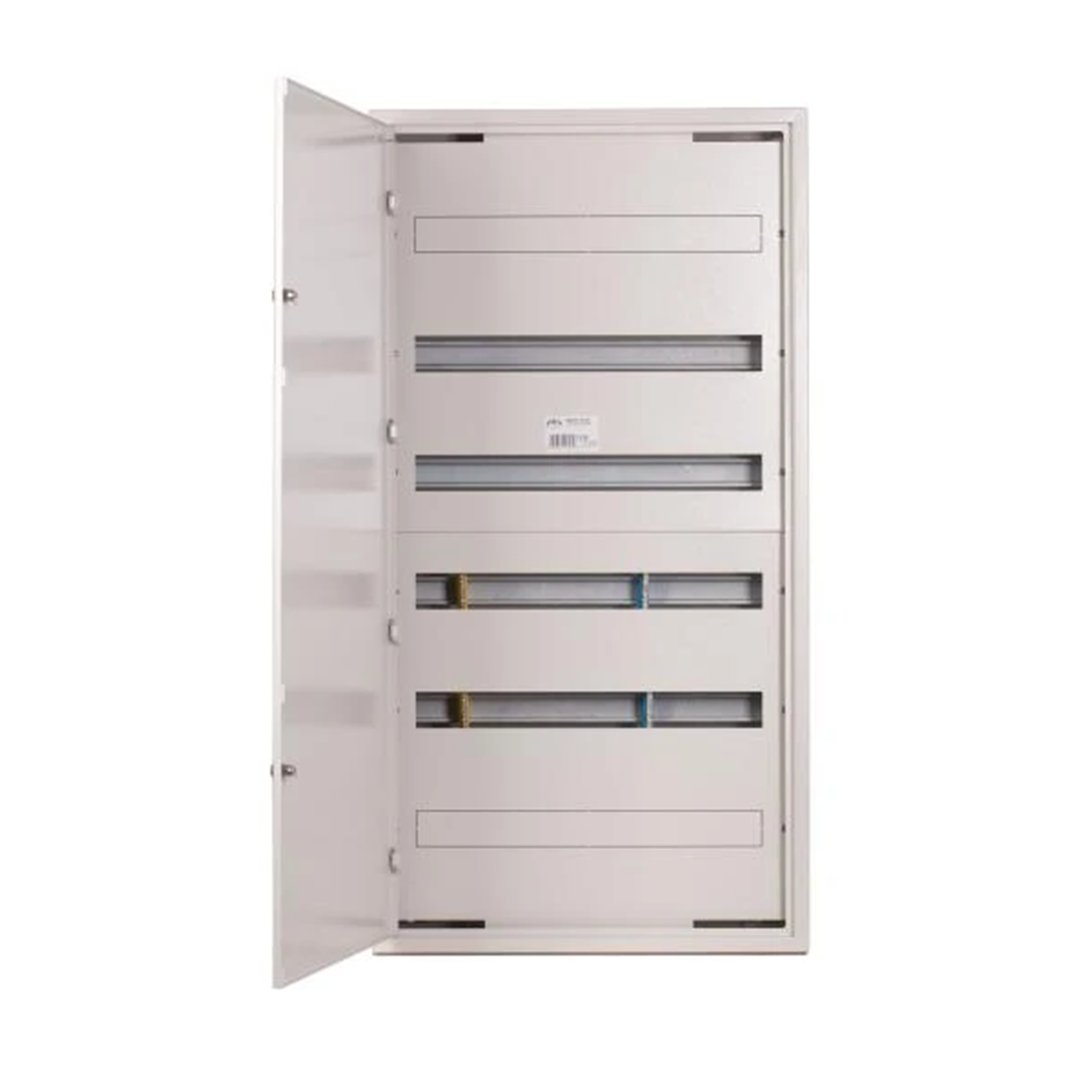

Cuadro de superficie "instalación rápida" NRPsm 144 Z NRPSM 144 (6X24) Z

Aplicación:

Los cuadros de distribución de baja tensión interiores, según el tipo de equipo instalado, pueden, junto con la distribución de electricidad, realizar las siguientes funciones: control de dispositivos eléctricos, control y supervisión del proceso productivo.< br>Permiten la instalación de hasta módulos (6x24) o (7x18). Gracias a su diseño único, facilitan el trabajo del instalador, la instalación de equipos y cordones se realiza sobre una placa de montaje expuesta, y solo después de conectar los cables se coloca la parte frontal (carcasa) sobre ella

Condiciones de funcionamiento: Humedad del aire 50%
Temperatura ambiente: máx. 40 C, min -5 C

Parámetros eléctricos:

Corriente continua nominal: ¿En? 100A
Tensión nominal de aislamiento - 500 V
Tensión nominal de conmutación - 400 V
Clase de protección - I
Nivel de protección - IP 30
Dimensiones estándar de NRP SM (ancho x alto x fondo): 220 620 x 240 645 130


Se puede fabricar según las especificaciones individuales del cliente y en una configuración con cerradura y cristal

El conjunto estándar incluye:

carcasa hecha de chapa de acero,
puerta cerrada con pestillo o cerradura, maciza o con cristal
máscara de seguridad,
riel TH 35/7,5
rieles terminales con aisladores
juego de tornillos + tuercas
cable de protección
tapones de plástico redondos y rectangulares
juego de pegatinas con instrucciones de montaje
